Батарейные циклоны БЦ 2
Батарейные циклоны БЦ 2 применяются в угольных паровых и водогрейных котельных средней и малой мощности. Циклоны БЦ-2 предназначены для сухого улавливания золы, уносимой дымовыми газами из топок паровых котлов производительностью 6,5-25 т/ч и водогрейных котлов производительностью 4-10 Гкал/ч при сжигании твердого золосодержащего топлива. В большинстве случаев циклоны БЦ 2 устанавливаются в угольных котельных с котлами типа КЕ, ДКВР, а также КВ-ТС. Устанавливаются батарейные циклоны БЦ 2 в газовом тракте после котла перед дымососом.
Модельный ряд производимых батарейных циклонов БЦ 2
| Марка батарейного циклона БЦ | Кол-во элементов | Расход газа при 150oС,м3/с при сопротивлении, кГ/м2(Па) | Габаритные размеры, мм | Масса, кг, не более | Рекомендуемая паропроизводительность котлов, т/ч (теплопроизводительность, Гкал/ч) |
||
| длина | ширина | высота | |||||
| БЦ-2-4х(3+2) | 20 | 4,18-4,84 | 2120 | 1610 | 4010 | 3000 | 6,5 |
| БЦ-2-5х(3+2) | 25 | 5,25-6,07 | 2400 | 1610 | 4110 | 3700 | 6,5 |
| БЦ-2-5х(4+2) | 30 | 6,28-7,25 | 2400 | 1890 | 4110 | 4200 | 10,0 (4,0) |
| БЦ-2-6х(4+2) | 36 | 7,55- 8.72 | 2680 | 1890 | 4210 | 4900 | 10,0 (4,0) |
| БЦ-2-6х(4+3) | 42 | 8,77-10,15 | 2890 | 2170 | 4410 | 5500 | 15,0 (6,0) |
| БЦ-2-7х(5+3) | 56 | 11,72-13.58 | 3170 | 2450 | 4510 | 7200 | 20,0 (8,0) |
Устройство батарейных циклонов БЦ 2
Батарейные циклоны БЦ 2 представляют собой золоуловитель, составленный из параллельно установленных циклонных элементов, объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный бункер.
В зависимости от типоразмера циклоны БЦ 2 имеют от 20 до 56 цельнолитых чугунных циклонных элементов, внутренний диаметр цилиндрической части которых равен 254 мм; элементы снабжены выхлопными трубами (направляющими аппаратами) типа "розетка" с углом наклона α = 25°.
Корпус батарейных циклонов БЦ 2 имеет две параллельно работающие секции. Такое устройство циклонов позволяет сохранять оптимальную скорость движения газов в циклонных элементах при переменных нагрузках (работа котельных в летний и зимний периоды) путем отключения соответствующих секций. Кроме того, секционирование исключает переток газов из одних элементов в другие через пылевой бункер.
В каждой секции на крышках установлены предохранительные клапаны во избежание повреждения аппарата при взрывах или хлопках в процессе очистки взрывоопасных пылегазовых смесей. Корпус и бункер батарейных циклонов БЦ 2 изготовляют сварными из листовой стали. Сварные швы корпусов батарейных циклонов обеспечивают газоплотность всего циклона.
Котельный завод "Энергия-К" производит и реализует модульные котельные различных моделей. Купить батарейные циклоны БЦ 2 можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.

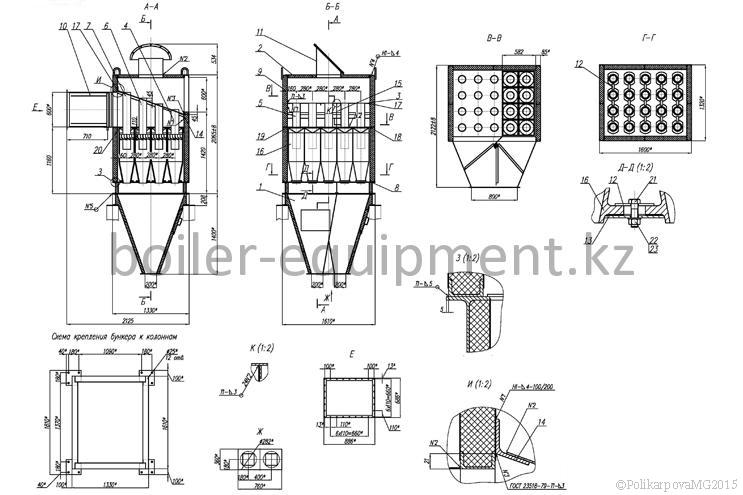

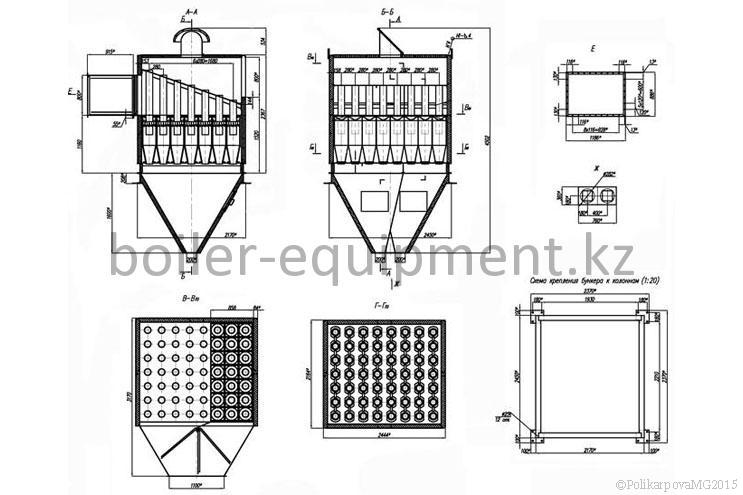

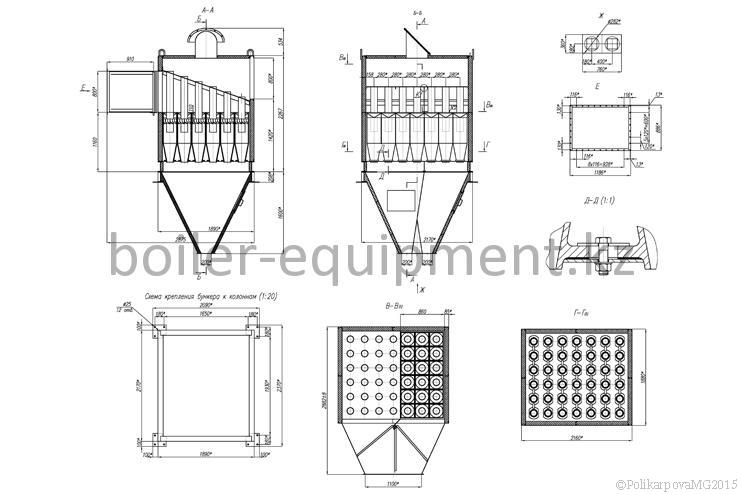

Чертежи
