Батарейные циклоны БЦ 259
Батарейные циклоны БЦ 259 предназначены для сухого улавливания золы, уносимой дымовыми газами из топок паровых стационарных котлов паропроизводительностью 2,5-15 т/ч и водогрейных котлов теплопроизводительностью 1-10 Гкал/ч при сжигании твердых золосодержащих топлив. Циклоны БЦ-259 устанавливают в газовом тракте за котлом перед дымососом.
Модельный ряд производимых батарейных циклонов БЦ 259
| Марка циклона БЦ-259 | Количество элементов БЦ-259 | Расход газа, тыс. м³/ч | Габаритные размеры циклона | Масса, кг | Рекомендуемая паропроиз-водительность котлов, т/ч | ||
| Длина | Ширина | Высота | |||||
| Циклон БЦ-259-(3x2) | 6 | 4 | 1580 | 1430 | 3500 | 1820 | 0,93 (0,8) |
| Циклон БЦ-259-(3x3) | 9 | 6 | 1980 | 1502 | 3450 | 2500 | 2,0 (1,2) |
| Циклон БЦ-259-(4x3) | 12 | 8 | 2624 | 2208 | 4480 | 3200 | 2,5 (1,75) |
| Циклон БЦ-259-(4x4) | 16 | 9 | 2624 | 2208 | 4480 | 3600 | 3,84 (2,3) |
| Циклон БЦ-259-(4x5) | 20 | 13 | 2624 | 2208 | 4480 | 4000 | 4,0 (2,8) |
| Циклон БЦ-259-(6x4) | 24 | 16 | 2320 | 2770 | 4440 | 4970 | 6,5 (4,5) |
| Циклон БЦ-259-(6x5) | 30 | 20 | 2740 | 2770 | 4440 | 5770 | 6,5 (4,5) |
| Циклон БЦ-259-(6x6) | 36 | 24 | 3160 | 2770 | 4440 | 6580 | 10,0 (7,0) |
| Циклон БЦ-259-(6x7) | 42 | 28 | 3580 | 2770 | 5160 | 7720 | 10,0 (7,0) |
| Циклон БЦ-259-(6x8) | 48 | 32 | 4000 | 2770 | 5160 | 8610 | 15,0 (10,0) |
Устройство батарейных циклонов БЦ 259
Батарейные циклоны БЦ 259 представляют собой пылеулавливающие аппараты, составленные из параллельно установленных стальных циклонных элементов, объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный бункер. Батарейные циклоны имеют КПД до 90 % при гидравлическом сопротивлении 1200 Па.

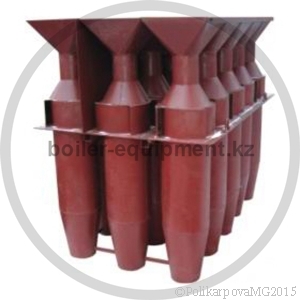

Батарейные циклоны БЦ-259 состоят из набора стальных циклонных элементов диаметром 259 мм, выхлопных труб с закручивающими лопатками, решетки и опоры кожуха и верхней панели с теплоизоляцией, присоединительного патрубка и бункера. Запыленный газ подводят в секции золоуловителя одним общим потоком равномерно по всему входному сечению. Запыленный газ из общего потока поступает в циклонные элементы и получает вращение от лопаток закручивающего аппарата. Твердые частицы золы, двигаясь по инерции прямо, прижимаются к корпусу циклонов БЦ-259 и вместе с газовым потоком спускаются по конической части циклона, откуда ее периодически или непрерывно удаляют.
Циклоны БЦ-259 состоят из трех параллельно работающих секций. При малых нагрузках две секции отключают при помощи шибера. Это необходимо для сохранения оптимальной скорости движения газов в циклонных элементах при переменных нагрузках. Секционирование уменьшает возможность ухудшения степени очистки газов за счет их перетока из одних элементов в другие через пылевой бункер, связанного с неодинаковым гидравлическим сопротивлением отдельных элементов (неодинаковостью из изготовления и неравномерным распределением газа по отдельным элементам), неодинаковой «пылевой нагрузкой на элементы.
Для нормальной эксплуатации БЦ-259 необходимо поддерживать сопротивление при минимальной нагрузке котла не менее 40 кг/м2 за счет отключения одной секции, не допускать подсосов наружного воздуха, не допускать переполнения бункера золой, а также полностью выгружать уловленную золу из бункера при остановке котла.
Котельный завод "Энергия-К" производит и реализует модульные котельные различных моделей. Купить батарейные циклоны БЦ 259 можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
Чертежи
