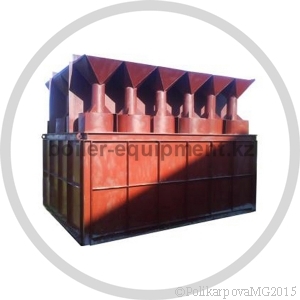

Батарейные циклоны БЦ 512
Батарейные циклоны БЦ-512 применяют для сухой очистки от золы газовоздушных выбросов промышленных и отопительных котельных, паропроизводительностью от 25 до 512 кг/ч и теплопроизводительностью от 10 до 50 Гкал/ч, которые работают на малозольном буром и каменном угле.
Циклоны БЦ-512 устанавливают в газовом тракте котельной перед дымососом. Батарейные циклоны могут быть использованы в двухступенчатой золоулавливающей установке после котлов, работающих на многозольных твердых топливах.
Конструктивной особенностью батарейных циклонов БЦ-512 является возможность комплектации системой рециркуляции газов. За счет этого увеличивается эффективность очистки и коэффициента полезного действия на 2%.
Модельный ряд производимых батарейных циклонов БЦ 512
| Марка циклонов БЦ 512 | Количество элементов | Количество секций | Расход газа, тыс. м³/ч | Габаритные размеры циклона | ||
| Длина | Ширина | Высота | ||||
| Циклон БЦ-512-1-(4x6) | 16 | 1 | 44 | 4450 | 3560 | 7075 |
| Циклон БЦ-512-1-(4x4) | 16 | 1 | 44 | 4180 | 3650 | 7075 |
| Циклон БЦ-512-Р-1-(4x6) | 24 | 1 | 67 | 6050 | 3560 | 7075 |
| Циклон БЦ-512-Р-2-(6x5) | 30 | 2 | 84 | 6130 | 4190 | 7480 |
| Циклон БЦ-512-2-(6x5) | 30 | 2 | 84 | 4150 | 4190 | 7480 |
| Циклон БЦ-512-Р-2-(6x6) | 36 | 2 | 100 | 6770 | 4190 | 7480 |
| Циклон БЦ-512-2-(6x6) | 36 | 2 | 100 | 4790 | 4190 | 7480 |
| Циклон БЦ-512-Р-2(6x7) | 42 | 2 | 117 | 7410 | 4190 | 7480 |
| Циклон БЦ-512-2(6x7) | 42 | 2 | 117 | 5130 | 4190 | 7480 |
| Циклон БЦ-512-Р-2-(6x8) | 48 | 2 | 133 | 6050 | 6450 | 6470 |
| Циклон БЦ-512-2-(6x8) | 48 | 2 | 133 | 4175 | 6450 | 6470 |
| Циклон БЦ-512-Р-3-(12x6) | 72 | 3 | 200 | 6050 | 9360 | 6970 |
| Циклон БЦ-512-3-(12x6) | 72 | 3 | 200 | 6050 | 9360 | 6970 |
| Циклон БЦ-512-Р-4-(8x12) | 96 | 4 | 267 | 11430 | 6460 | 6970 |
| Циклон БЦ-512-4-(8x12) | 96 | 4 | 267 | 8105 | 6460 | 6970 |
| Циклон БЦ-512-Р-6-(12x12) | 114 | 6 | 400 | 11430 | 9360 | 6970 |
| Циклон БЦ-512-6-(12x12) | 114 | 6 | 400 | 8105 | 9360 | 6970 |
Принцип работы батарейных циклонов БЦ 512
Запыленный газ подводят в секции циклонов БЦ-512 одним общим потоком к входной камере. Из общего потока запыленный газ поступает в циклонные элементы и получает вращение от лопаток завихрителя. Твердые частицы золы, прижимаясь к корпусу циклона, спускаются в золовой бункер. Дымовые газы направляются в выхлопную трубу циклонного элемента. Из выхлопных труб циклонных элементов очищенные дымовые газы собираются в общую выходную камеру и отсасываются дымососом котла.
Котельный завод "Энергия-К" производит и реализует модульные котельные различных моделей. Купить батарейные циклоны БЦ 512 можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
Чертежи
