Циклоны ЦН 15-400-4СП

Циклон ЦН-15-400-4СП осуществляет очистку аспирационного воздуха и сухую очистку газов и воздуха, которые выделяются при процессах производства - обжиг, агломерация, сушка, сжигание топлива.

Циклон ЦН-15-400-4СП (пылеуловитель) применяется: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности. Пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д.

Технические характеристики циклона ЦН-15-400-4СП

Типоразмер циклона ЦН 15 Площадь сечения цилиндрической части корпуса, м² Производительность, м³/час Рабочий объем бункера, м³ Масса, кг
V = 2,5 м/с При V = 4 м/с
Циклон ЦН-15-400-4СП 0,5 4500 7200 0,54 810

Конструкция циклона ЦН-15-400-4СП

Циклоны ЦН являются самым простым видом пылеуловителей и работает используя действие центробежной силы.

Циклон ЦН-15-400-4CП группового исполнения из четырех циклонов диаметром 400 мм с камерой очищенного воздуха в виде сборника, с вращением потока газов "левого" или "правого" типа.

Бункеры циклонов ЦН-15 делаются в форме пирамиды.

В технической характеристике представлены значения производительности циклона ЦН 15, относящиеся к скорости в цилиндрической части циклона ЦН-15 (скорость составляет 2,5 и 4,0 м/с). В обычных условиях нормальной считается скорость 4,0 м/с. Скорость 2,5 м/с лучше всего принимать при работе с абразивной пылью.

От температуры вокруг циклона ЦН 15 зависит выбор материала для его изготовления. При температуре менее -40°С циклон производят из углеродистой стали, если температура ниже -40°С используют низколегированную сталь.

Условное обозначение циклона ЦН-15-400-4СП

  • Ц - обозначение циклона;
  • Н - обозначение конструкции НИИОгаза;
  • 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах);
  • 400 - внутренний диаметр цилиндрической части циклона ( в мм.);
  • 4 - количество циклонов в группе;
  • С - камера очищенного газа - сборника;
  • П - пирамидальная форма бункера.

Основные параметры циклона ЦН-15-400-4СП

1. Температура очищаемого газа, °С не более 400.

2. Давление (разрежение), кПа (кгс/м2) не более 5 (500).

3. Массовая концентрация пыли в очищаемом газе, г/м3:

  • для слабослипающихся пылей не более 1000;
  • для среднеслипающихся пылей 250.

4. Коэффициент гидравлического сопротивления:

  • со сборником - 182.

Принцип действия циклона ЦН-15-400-4СП

Поток запылённого газа вводится в циклон через входной патрубок тангенциально в верхней части. В аппарате формируется вращающийся поток газа, направленный вниз, к конической части аппарата. Вследствие силы инерции (центробежной силы) частицы пыли выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли. Очищенный от пыли газовый поток затем двигается снизу вверх и выводится из циклона через соосную выхлопную трубу.

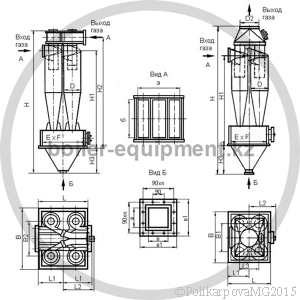

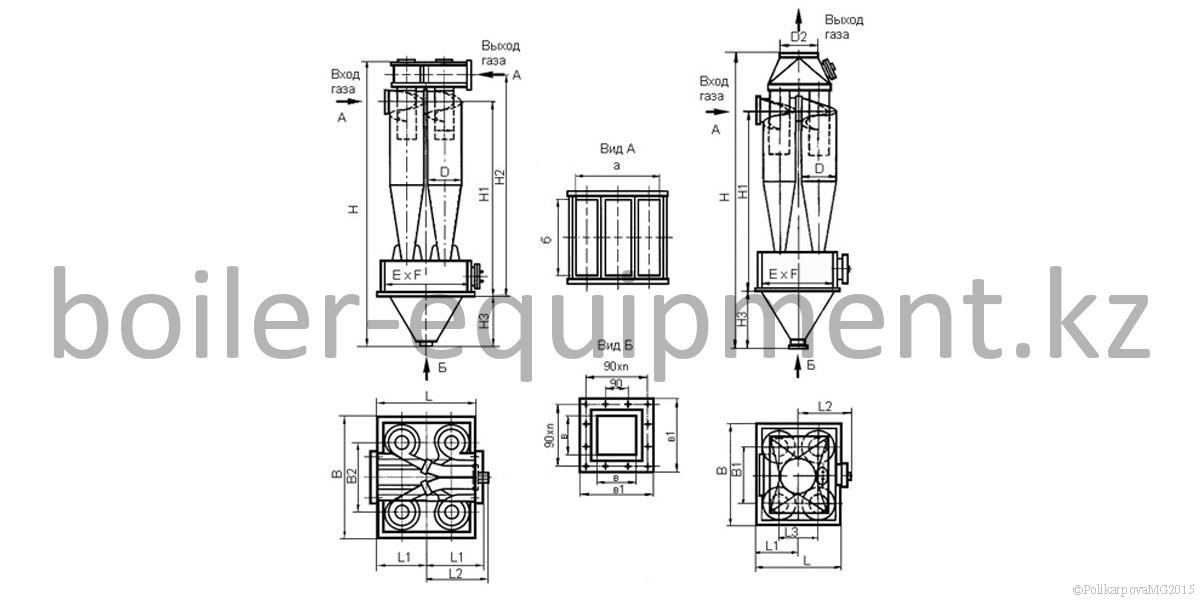

Габаритные и присоединительные размеры циклона ЦН 15-400-4СП

Наименование L B H H1 H2 H3 D D1 E
Циклон ЦН 15-400-4СП 1006 1170 3700 2312 - 660 300 172 800

Наименование F a b L1 L2
B
B1
Масса, кг
Циклон ЦН 15-400-4СП 1000 474 274 510 590 200 310 810

Котельный завод "Энергия-К" производит и реализует модульные котельные различных моделей. Купить циклоны ЦН-15-400-4СП можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
