Циклоны ЦН 15-500-6УП

Циклон ЦН-15-500-6УП осуществляет очистку аспирационного воздуха и сухую очистку газов и воздуха, которые выделяются при процессах производства - обжиг, агломерация, сушка, сжигание топлива.

Циклон ЦН-15-500-6УП (пылеуловитель) применяется: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности. Пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д.

Технические характеристики циклона ЦН-15-500-6УП

Типоразмер циклона ЦН 15 Площадь сечения цилиндрической части корпуса, м² Производительность, м³/час Рабочий объем бункера, м³ Масса, кг
V = 2,5 м/с При V = 4 м/с
Циклон ЦН-15-500-6УП 1,176 10600 16900 1,3 1920

Конструкция циклона ЦН-15-500-6УП

Циклон ЦН являются самым простым видом пылеуловителя и работает используя действие центробежной силы.

Циклон ЦН-15-500-6УП циклон одиночного исполнения с внутренним диаметром 500 мм. С камерой очищенного воздуха в виде "улитки".

Циклон ЦН-15-500-6УП производят с вращением потока газов "правого" типа.

Бункер циклона ЦН-15 делается в форме пирамиды.

В технической характеристике представлены значения производительности циклона ЦН 15, относящиеся к скорости в цилиндрической части циклона ЦН-15 (скорость составляет 2,5 и 4,0 м/с). В обычных условиях нормальной считается скорость 4,0 м/с. Скорость 2,5 м/с лучше всего принимать при работе с абразивной пылью.

В зависимости от температуры вокруг циклона ЦН 15, его производят из углеродистой стали (температура менее -40°С) и низколегированной стали (при температуре ниже -40°С).

Конфигурация циклона ЦН 15 рассчитана на температуру до 400°С и разряжение 5 кПа.

Для увеличения срока эксплуатации циклонов ЦН-15, которые подвергаются абразивному износу, в местах наибольшего износа (во входной и в нижней части корпуса) необходимо приваривать дополнительные листы с наружной стороны стенок циклонов. Циклоны ЦН 15 диаметром менее 800 мм по причине повышенного износа не рекомендуется применять для улавливания абразивной пыли.

При использовании циклонов ЦН-15-500-6УП должна быть гарантирована непрерывная выгрузка уловленной пыли. При этом уровень пыли в бункерах не должен превышать уровень плоскости, которая отстоит от крышки бункера на 0,5 диаметра циклона.

Условное обозначение циклона ЦН-15-500-6УП

  • Ц - обозначение циклона
  • Н - обозначение конструкции НИИОгаза
  • 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах)
  • 500 - обозначается внутренний диаметр цилиндрической части циклона ( в мм.);
  • 6- количество циклонов в группе
  • У - камера очищенного газа - "улитка"
  • П - пирамидальная форма бункера

Основные параметры циклона ЦН-15-500-6УП

1. Температура очищаемого газа, °С не более 400

2. Давление (разрежение), кПа (кгс/м2) не более 5 (500)

3. Массовая концентрация пыли в очищаемом газе, г/м3:

  • для слабослипающихся пылей не более 1000
  • для среднеслипающихся пылей 250

4. Коэффициент гидравлического сопротивления:

  • с "улиткой" - 175;
  • для одиночных циклонов - 147.

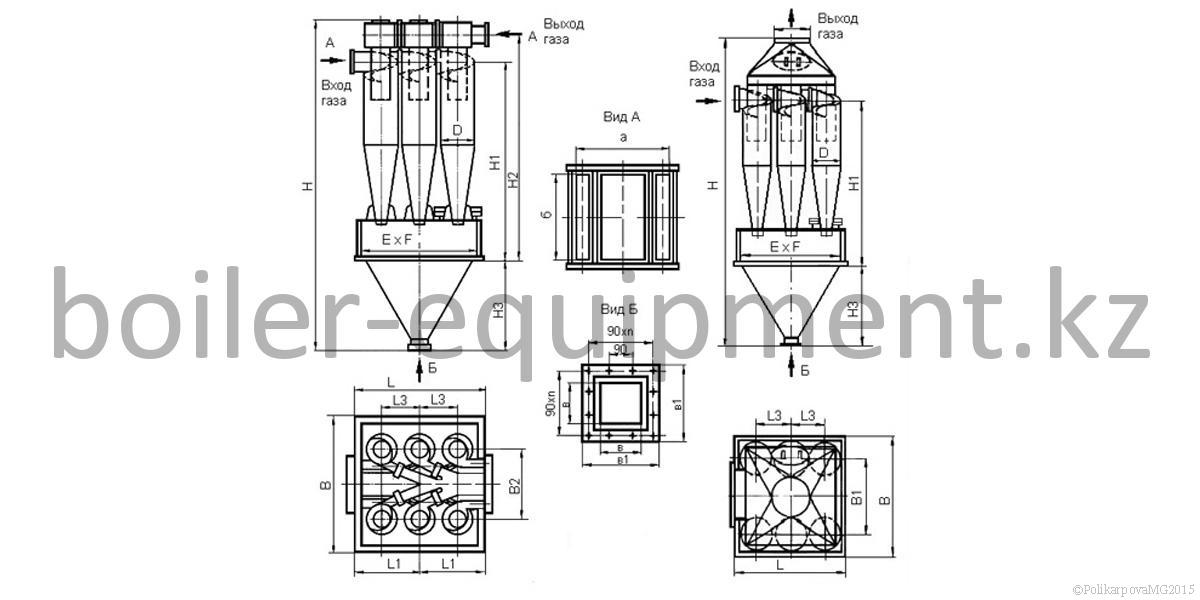

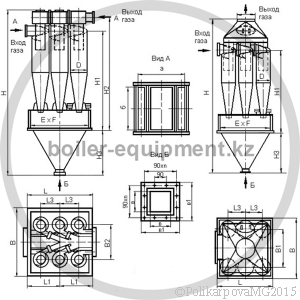

Габаритные и присоединительные размеры циклона ЦН 15-500-6УП

Наименование L B H H1 H2 H3 D D1 E
Циклон ЦН 15-500-6УП 1765 1765 4216 2465 2860 1160 500 290 1600

Наименование F a b L1 L2
B
B1
Масса, кг
Циклон ЦН 15-500-6УП 1600 928 340 940 580 200 310 1920

Принцип действия циклона ЦН-15-500-6УП

Поток запылённого газа вводится в циклон через входной патрубок тангенциально в верхней части. В аппарате формируется вращающийся поток газа, направленный вниз, к конической части аппарата. Вследствие силы инерции (центробежной силы) частицы пыли выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли. Очищенный от пыли газовый поток затем двигается снизу вверх и выводится из циклона через соосную выхлопную трубу.
