Циклоны батарейные ЦБ
Циклоны ЦБ используют для очистки запыленных газов или воздуха от твердых частиц неслипающейся пыли или золы с размерами частиц более 5 мкм. Циклоны применяют в сушильных установках обогатительных и брикетных фабрик, в системах промышленной вентиляции, для очистки газов от неслипающихся пылей в различных видах призводств, также в твердотопливных производственных и отопительных котельных.
Модельный ряд производимых циклонов батарейных ЦБ
| Наименование | ЦБ-16 | ЦБ-20 | ЦБ-25 | ЦБ-30 | ЦБ-42 | ЦБ-49 | ЦБ-56 |
| Номинальная производительность, м3/ч | 6500 | 11000 | 14000 | 18000 | 23000 | 30000 | 36000 |
| Коэффициент очистки, % | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
| Расчетная температура на входе, С | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Аэродинамическое сопротивление, кгс/см2 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Запыленность поступающих газов, г/м3 | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
| Габариты (LxDxH), мм | 1800 1325 3095 |
1760 | 3112 2050 1720 |
1995 | 2355 2300 3180 |
3280 2705 2300 |
3050 |
| Масса, кг | 1670 | 2042 | 1930 | 2857 | 3113 | 4084 | 4951 |
| Количество циклонных элементов | 16 | 20 | 25 | 30 | 42 | 49 | 56 |
| Расчетное давление внутри циклона не более 4 Па (кгс/м3) | |||||||
Конструкция циклонов батарейных ЦБ

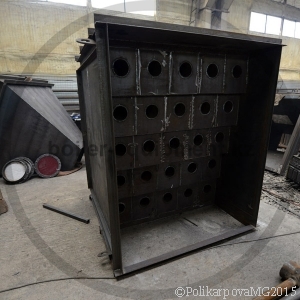

Циклоны ЦБ имеют 16 до 56 циклонных элементов, диаметром 245 мм. Циклонные элементы ЦБ производятся из стальных полых цилиндрических корпусов с конусной частью внизу и входными патрубками полуулитками - для закручивания. Внутри циклонных элементов вертикально установлены выхлопные патрубки.

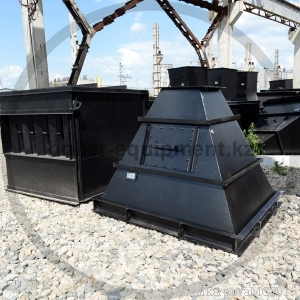

Циклоны ЦБ делятся на три части: верхняя камера очищенных газов, средняя камера запылённых газов, нижняя - бункер сбора пыли.

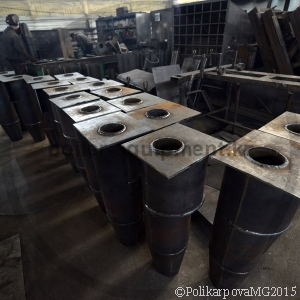

Циклонные элементы состоят из полых цилиндрических корпусов с конусной частью внизу и входными патрубками с аппаратами закручивания (полуулитками). Внутри элементов вертикально установлены выхлопные патрубки. Циклонные элементы в циклоне ЦБ устанавливаются ступенчато по ходу движения газов так, что входные патрубки циклонных элементов последующего ряда располагаются ниже предыдущего. Нижние крышки входных патрубков последнего по ходу газа ряда циклонных элементов являются частью нижней трубной доски, что обеспечивает вынос пыли, осевшей на нижней трубной доске. На верхней крышке циклона установлен взрывной клапан.
Принцип работы циклонов
Дымовые газы поступает во входное окно циклона ЦБ и засасывается во входные патрубки циклонных элементов. Под действием гравитационных и центробежных сил из потока запылённого газа сепарируются частицы золы, которые осаждаются в бункере-накопителе. Зола периодически удаляется через шибер или другие устройства для выгрузки. Очищенные газы отводятся из циклона через выходное окно.

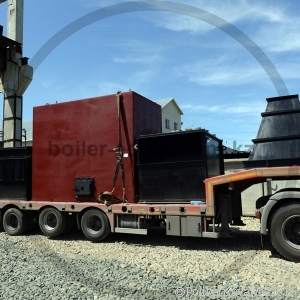

Котельный завод "Энергия-К" производит и реализует модульные котельные различных моделей. Купить циклоны батарейные ЦБ можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.

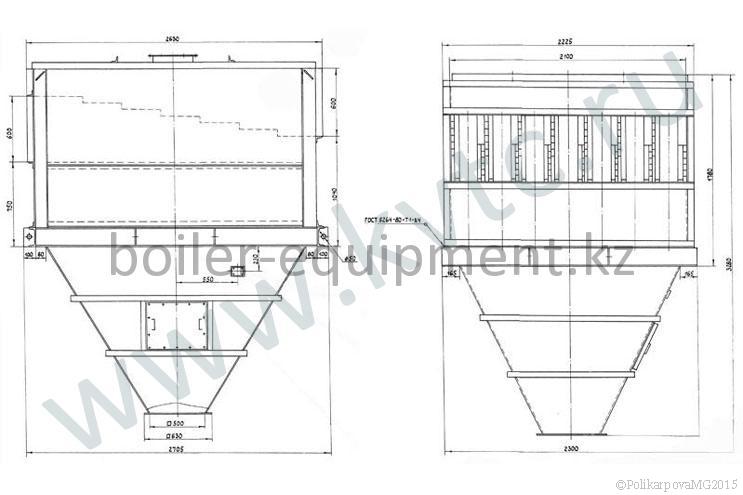

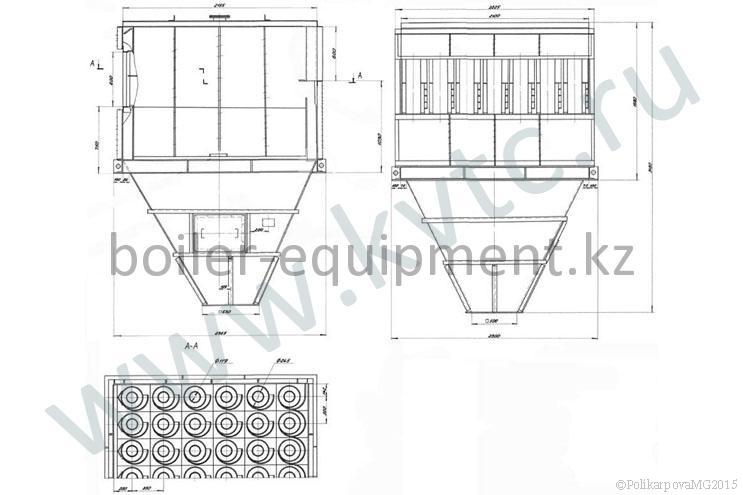

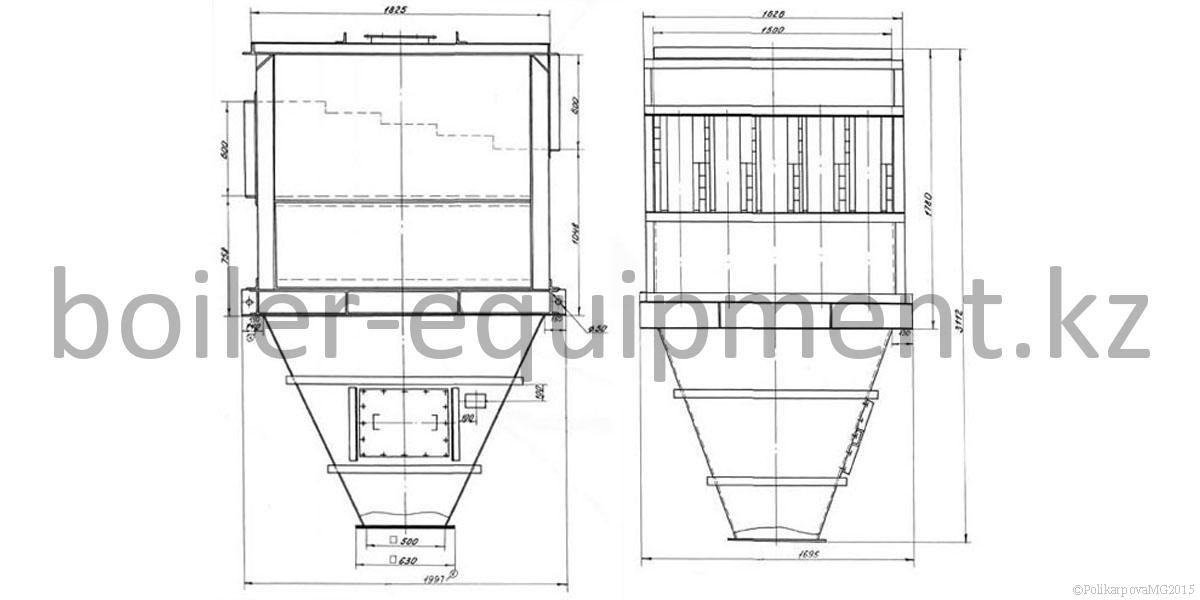

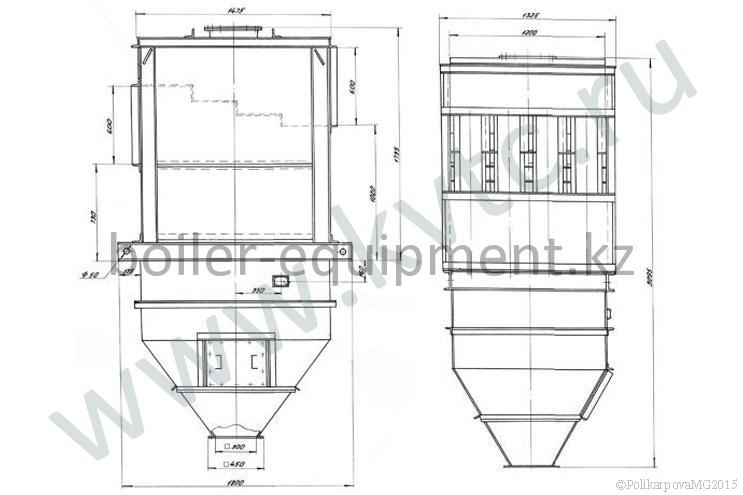

Чертежи
