Сепараторы пыли

Сепараторы пыли

Сепараторы пыли (фиг. 13-12), так же как и циклоны, доставляются на монтажную площадку обычно в разобранном виде следующими частями:

  1. верхняя часть сепаратора с крышкой весом от 2,35 до 3,7 т;
  2. нижняя часть сепаратора весом от 0,4 до 0,7 г;
  3. опорные лапы и подвески.

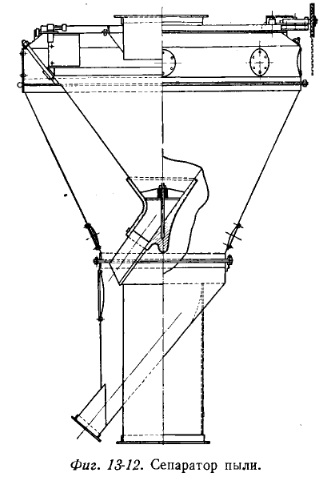

Фиг13-12

Принимая во внимание, что сепараторы пыли обычно подвешиваются к конструкциям здания непосредственно в помещении котельной и притом на значительной высоте (20-25 м), целесообразно собрать его внизу до подъема к месту установки или заблаговременно вне зоны монтажа.

Технология монтажа сепаратора не сложна и заключается в следующем. Выправляют и очищают все фланцы, смазывают и проверяют на легкость хода лопаточный аппарат. Провешивают вертикальную ось установки сепаратора и размечают на предназначенной для этого конструкции места установки опор и подвесок сепаратора. Верхнюю часть сепаратора приподнимают на высоту, обеспечивающую возможность подведения под нее нижней части сепаратора. Затем под приподнятую верхнюю часть сепаратора подводят нижнюю часть и верхнюю часть опускают до соприкосновения фланцев верхней и нижней части, после чего фланцевые соединения собирают на болты с установкой прокладок.

В соответствии с расположением по месту опорных конструкций под сепаратор на корпусе сепаратора размечают положение опорных лап, и последние приваривают к корпусу. По лапам пригоняют подвески и закрепляют на сепараторе.

В таком виде сепараторы пыли поднимаются к месту установки, выверяется по осям и размерам чертежа, укрепляется на подвесках и надежно закрепляется в конструкции здания.

Проверка герметичности сепараторы пыли производятся воздушной опрессовкой от вентилятора, одновременно со всем пылевоздушным трактом. Перед воздушной опрессовкой вскрывают лазы сепаратора и проверяют отсутствие в нем посторонних тел.
