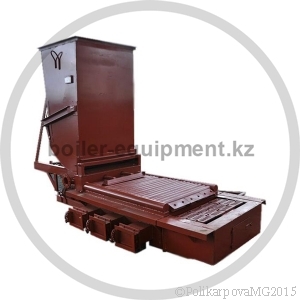

Топка ТШПМ-2,5
Топка ТШПМ-2,5
Цена с НДС: 350000 q
Данный товар вы можете купить на нашем заводе.

Отправьте нам заявку и мы перезвоним вам в ближайшее время.

Имя
Телефон
Позвонить мне

Топки ТШПМ-2,5

Механические топки ТШПМ-2,5 с шурующей планкой устанавливают в механические водогрейные и отопительные стационарные котельные, а также в модульные котельные.

Механические топки с шурующей планкой ТШПМ устанавливаются с водогрейными котлами в угольных котельных с механизированной топливоподачей и золошлакоудалением. Топки ТШПМ-2,5 предназначены для сжигания каменных и бурых углей.

С топками ТШПМ-2,5 могут работать различные марки котлов - КВм, Гефест, Братск, Богатырь, ДСЕ и прочие.

Топки ТШПМ-2,5. Технические характеристики

Наименование Топка ТШПм-2,5
Производительность топки, МВт 2,5
Вид топлива Каменный и бурый уголь
Коэффициент избытка воздуха за топкой, не более 1,4
Активная площадь колосниковой решетки, м² 2,34
Скорость движения полотна, м/ч 1,3...19,3
Давление воды для охлаждения решетки и шурующей планки, МПа (кгс/см²) 0,6 (6,0)
Установочная мощность, кВт 3
Режим работы Наладочный и автоматический
Габаритные размеры:
длина 5300
ширина (по решетке) 1180
высота 2530

Масса, т, не более

2,4
Применение топки ТШПМ-2,5 Котел КВм-2,5 ШП
Котел КВм-3,0 ШП
Котлы водогрейные УСШВ-1-14 СП, КВ-1,6-95 Шп, УСШ-2,5-14 СП, ДСЕ-2,5-14 Шп, Гефест-1,8-95, Гефест-2,5-95, производства ОАО «Бийский котельный завод»и прочих заводов изготовителей

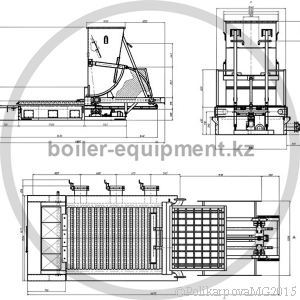

Устройство топки ТШПМ-2,5

Топки ТШПМ-2,5 устроены из следующих основных узлов:

  • бункер топлива;
  • секторный питатель;
  • блок решетка;
  • основание топки;
  • шурующая планка;
  • привод топки;
  • щит управления топкой ТШПМ;
  • вентилятор поддува ВЦ 14-46.

Топка ТШПм-2,5 работает в автоматическом режиме. При работе топки ТШПм-2,5 шурующая планка периодически через определенные промежутки времени совершает одно возвратно-поступательное движение. Предусмотрена технологическая защита котла и электродвигателей.

Топливо в бункер топки подается системой топливоподачи котельной. Для создания запаса топлива и подачи его на решетку при помощи секторного питателя имеется бункер.

Секторный питатель приводится в движение тягой. Привод топки ТШПМ прилагает усилие для движения шурующей планки и секторного питателя.

Движение планки регулируется автоматикой топки.

В зависимости от от вида топлива, длины решетки и тепловой нагрузки топки, определяется движение планки топки ТШПМ-2,5.

В топках ТШПМ-2,5 предусмотрены устройства независимого регулирования объема дутьевого воздуха по зонам горения, подаваемого вентилятором под решетку и подача вторичного воздуха в зону горения над решеткой.

Комплект поставки топок ТШПМ-2,5

В комплектацию топок ТШПМ-2,5 в сборе входит блок топочный ТШПМ в сборе с рамой опорной, каретка, привод, планка шурующая, угольный бункер, коллектор вторичного дутья, решетки ограждения, запорная арматура, приборы КИП, щит автоматики, вентилятор, паспорт и инструкция по эксплуатации топок ТШПМ.

Производим запасные части топок ТШПМ, водогрейные котлы, устанавливаемые на топки ТШПМ.

Котельный завод "Энергия-К" производит и реализует модульные котельные различных моделей. Купить топки ТШПМ-2,5 можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
