Топки ТЛПХ

Топки механические с ленточной колосниковой решёткой прямого хода ТЛПХ применяют для слоевого сжигания сортированных и рядовых антрацитов, каменных углей марки Г и Д с влажностью не более 12% и бурых углей с влажностью не более 20% , а также используют для водогрейных и паровых котлов.

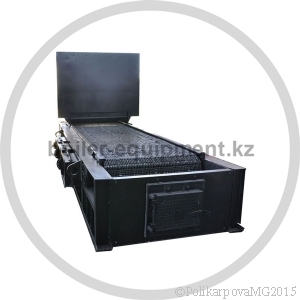

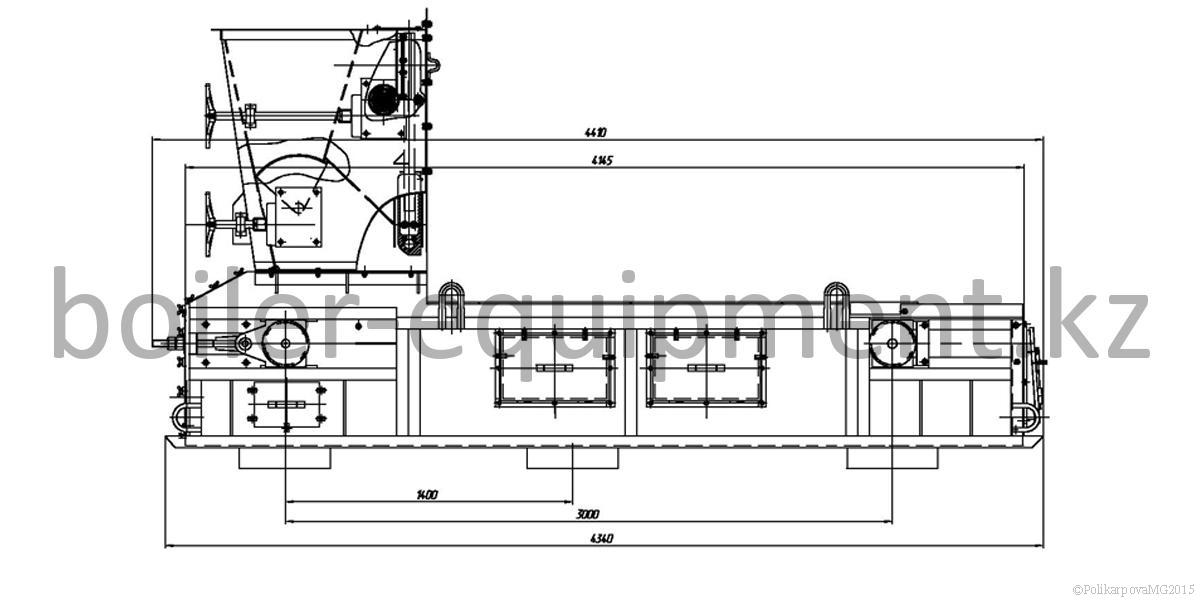

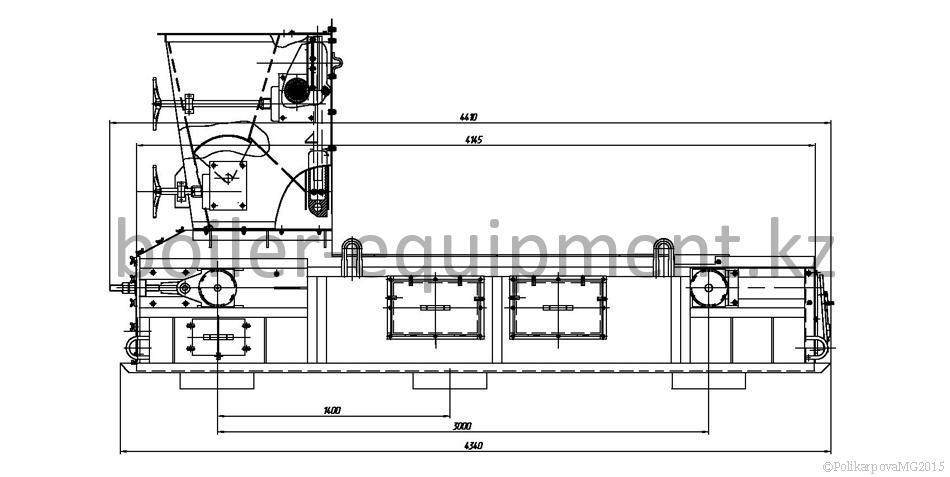

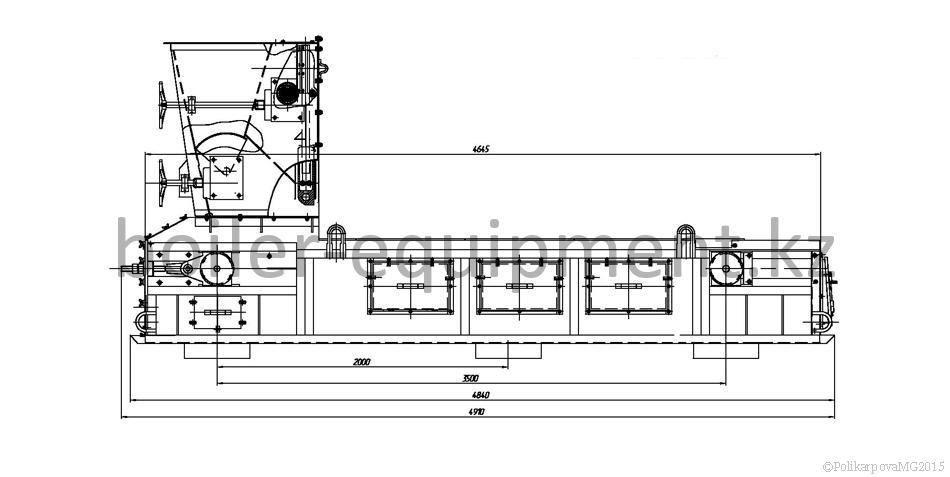

Механическая топка ТЛПХ состоит из угольного ящика, рамы с приводом и ведущим и ведомым валами, передвигающими ленточное колосниковое полотно, которое состоит из трех типов колосников: крайних, ведущих и ведомых.

Технические характеристики топок ТЛПХ

Наименование параметра Топка ТЛПХ 1,1/4,25 Топка ТЛПХ 1,1/3,5 Топка ТЛПХ 1,1/3,0 Топка ТЛПХ 1,4/4,0 Топка ТЛПХ 1,87/3,0 Топка ТЛПХ 1,87/4,25 Топка ТЛПХ 1,87/5,6 Топка ТЛПХ 1,87/6,5
Диапозон изменения нагрузки, % 50...100
Теплонапряжение решетки рекомендуемое, МВт/м2 0,7...1,0 (1,2)
Потери тепла от химического недожега, %, не более 1,0
Потери тепла от механического недожега, % 10,0...13,5
Характеристика топлива:

- выход летучих, %, не менее - 20
- влажность, %. не более - 25
- зольность, %, не более - 25
- содержание мелочи (0-6 мм), %, не более - 40
- максимальный размер куска, мм - 40

Живое сечение решетки, % 5
Скорость движения полотна, м/ч 1,3....19,3
Ширина решетки, мм 1100 1400 1870
Расстояние между валами, мм 4250 3500 3000 4000 3000 4250 5600 6500
Активная площадь решетки, м2 3,9 3,1 2,7 4,6 4,6 6,6 8,7 10,1
Применение с котлами

КВм-2,5

КВм-1,86



КВм-3,0

КВм-4,0


Котлы мощностью 2,5 - 4,0 МВт
в том числе производства ОАО БИКЗ Гефест-2,5-95 ТЛПХ,
Гефест-1,8-95 ТЛПХ
Котлы мощностью более 4,0 МВт, промышленные печи

Принцип работы топки ТЛПХ

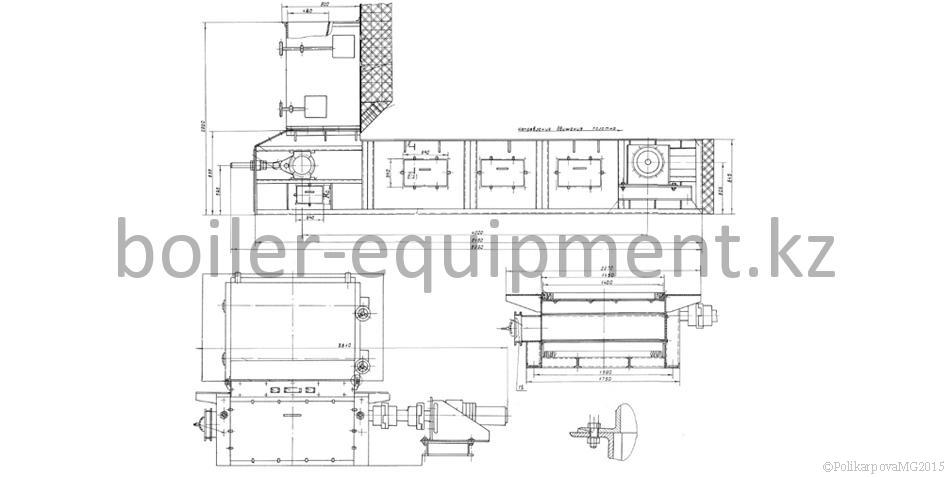

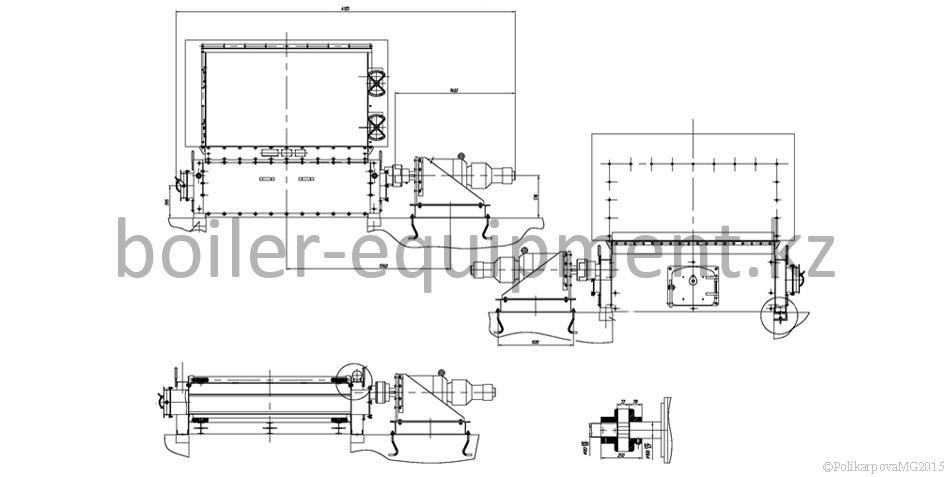

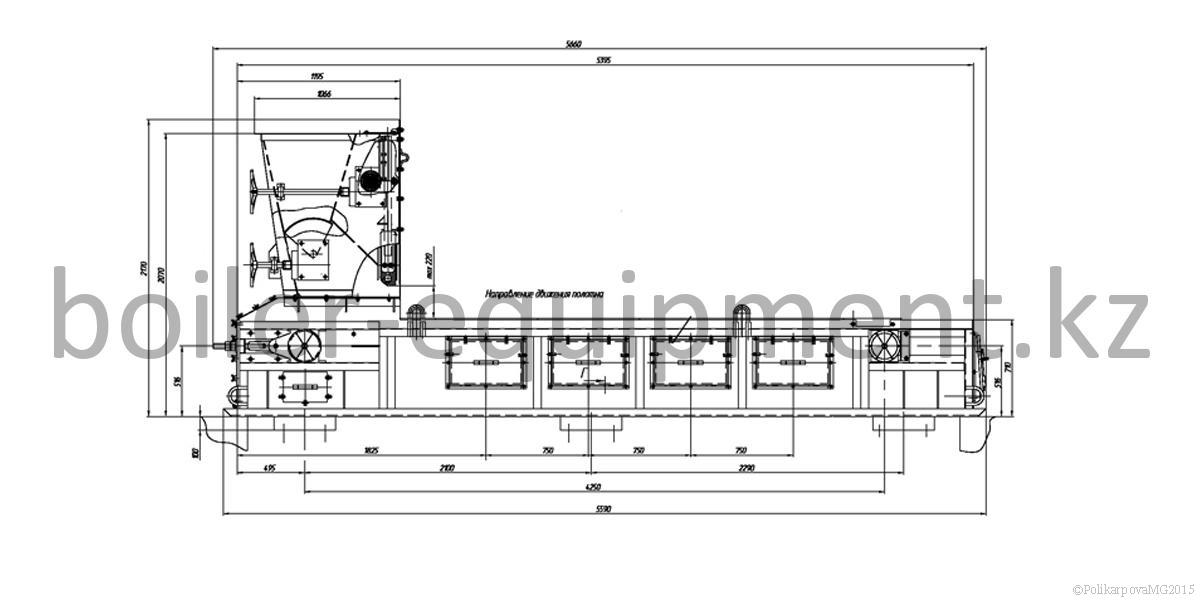

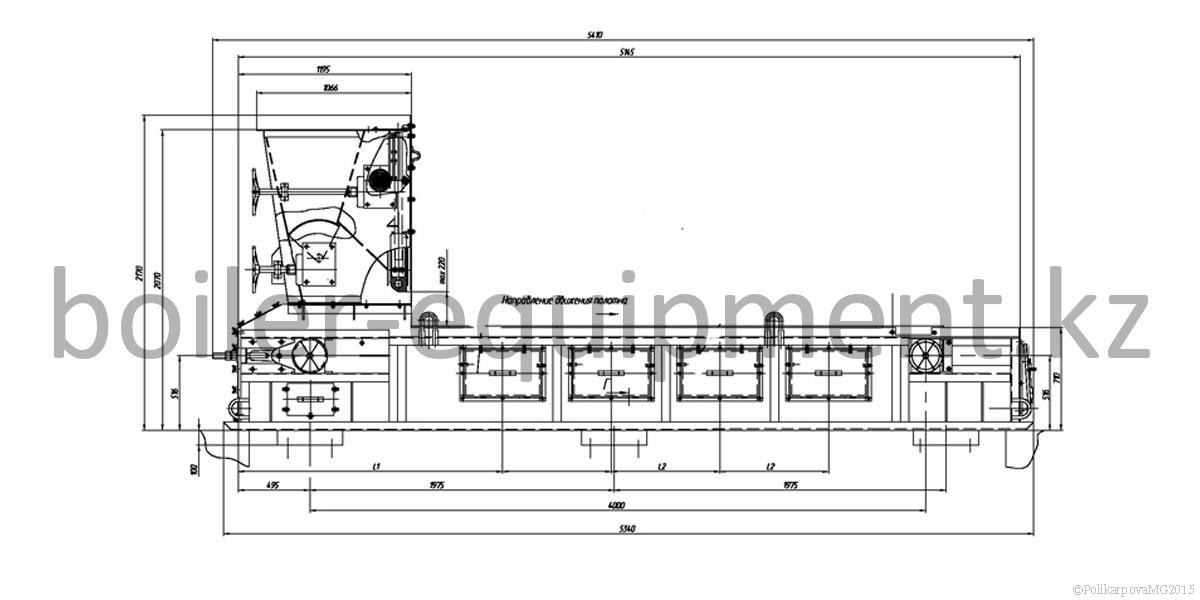

Топки ТЛПХ состоят из следующих основных узлов:

  • угольного ящика с редукторами и регулирующей плитой;
  • колосника ведомого 23.1603.006 (081);
  • колосника ведущего 23.1603.007 (084);
  • колосника ведущего 23.1603.008 (080);
  • штырей колосникового полотна;
  • звезд;

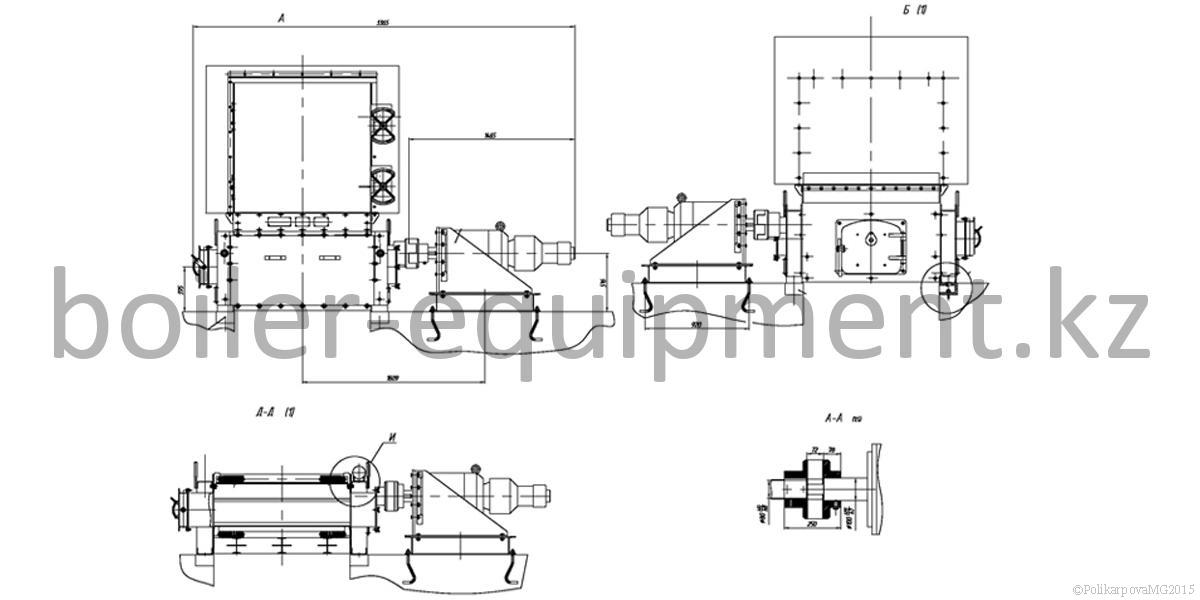

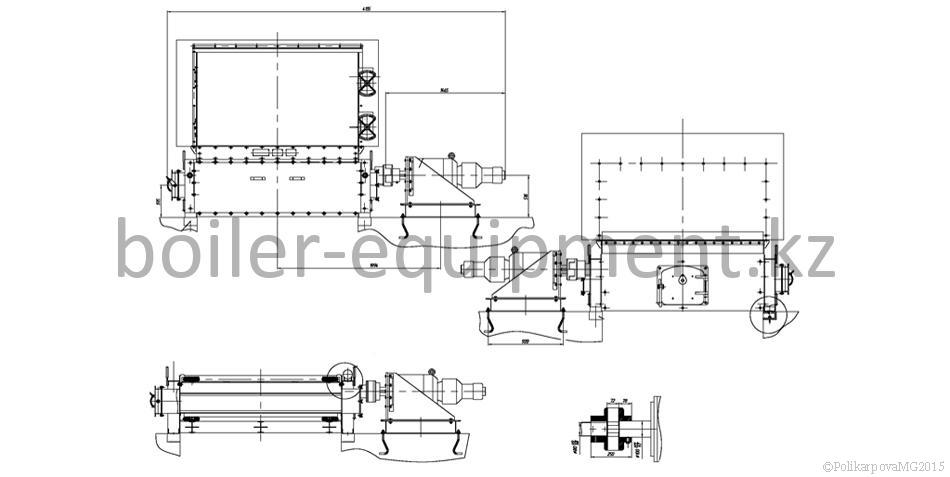

  • рамы с приводом топки ТЛПХ;
  • ведущего и ведомого валов;
  • автоматики.

Топки механические с ленточной колосниковой решёткой прямого хода ТЛПХ предназначены для слоевого сжигания сортированных и рядовых антрацитов, каменных углей марки Г и Д с влажностью не более 12% и бурых углей с влажностью не более 20% и применяются в водогрейных и паровых котлах. Механическая топка ТЛПХ состоит из угольного ящика, рамы с приводом и ведущим и ведомым валами, передвигающими ленточное колосниковое полотно, состоящее из трех типов колосников: крайних, ведущих и ведомых. Топливо подается транспортером углеподачи, через угольный ящик самотеком поступает на решетку, где сжигается в слое 100-200 мм. Определенная толщина слоя топлива на колосниковой решетке поддерживается при помощи регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи. Под решеткой организованы камеры, куда подается необходимый воздух для горения. Подача воздуха должна быть непрерывна (иначе происходит спекание слоя и пережог колосников) и регулируется величиной открывания воздушных шиберов. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора котла. Котельный завод "Росэнергопром" производит и реализует топки различных моделей.

Котельный завод "Энергия-К" производит и реализует модульные котельные различных моделей. Купить топки ТЛПХ можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
