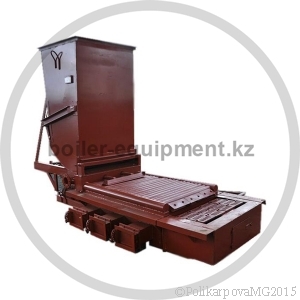

Топки ТШПМ

Механические топки ТШПМ с шурующей планкой устанавливают в механические водогрейные и отопительные стационарные котельные, а также в модульные котельные. Механические топки с шурующей планкой ТШПМ устанавливаются с водогрейными котлами от 0,7 до 3,0 МВт в угольных котельных с механизированной топливоподачей и золошлакоудалением. Топки предназначены для сжигания каменных и бурых углей.

С топками ТШПМ могут работать различные марки котлов -  КВм, Гефест, Братск, Богатырь, ДСЕ и прочие.

Технические характеристики топок ТШПМ

Наименование Топки ТШПм-0,8 Топки ТШПм-1,45 Топки ТШПм-1,5 Топки ТШПм-2,0 Топки ТШПм-2,5
Производительность топки, МВт 0,8 1,45 1,5 2,0 2,5
Вид топлива Каменный и бурый уголь
Коэффициент избытка воздуха за топкой, не более 1,6 1,4
Активная площадь колосниковой решетки, м² 0,8 1,2 1,31 1,75 2,34
Скорость движения полотна, м/ч 1,3...19,3
Давление воды для охлаждения решетки и шурующей планки, МПа (кгс/см²) 0,6 (6,0) 0,6 (6,0)
Установочная мощность, кВт 7 3
Режим работы Наладочный и автоматический
Габаритные размеры:
длина 3419 4200 4500 4500 5300
ширина (по решетке) 1180 1100 860 1180 1180
высота 2023 2700 2530 2530 2530

Масса, т, не более

1,3 1,85 1,4 1,6 2,4
Применение КВм-0,7 КВм-0,93
КВм-1,28 ШП
  КВм-1,86 КВм-2,5

Чугунные водогрейные котлы Братск, стальные водогрейные котлы прочих заводов изготовителей

Котлы водогрейные УСШВ-1-14 СП, КВ-1,6-95 Шп, УСШ-2,5-14 СП, ДСЕ-2,5-14 Шп, Гефест-1,8-95, Гефест-2,5-95, производства ОАО «Бийский котельный завод»и прочих заводов изготовителей

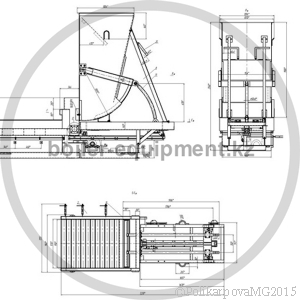

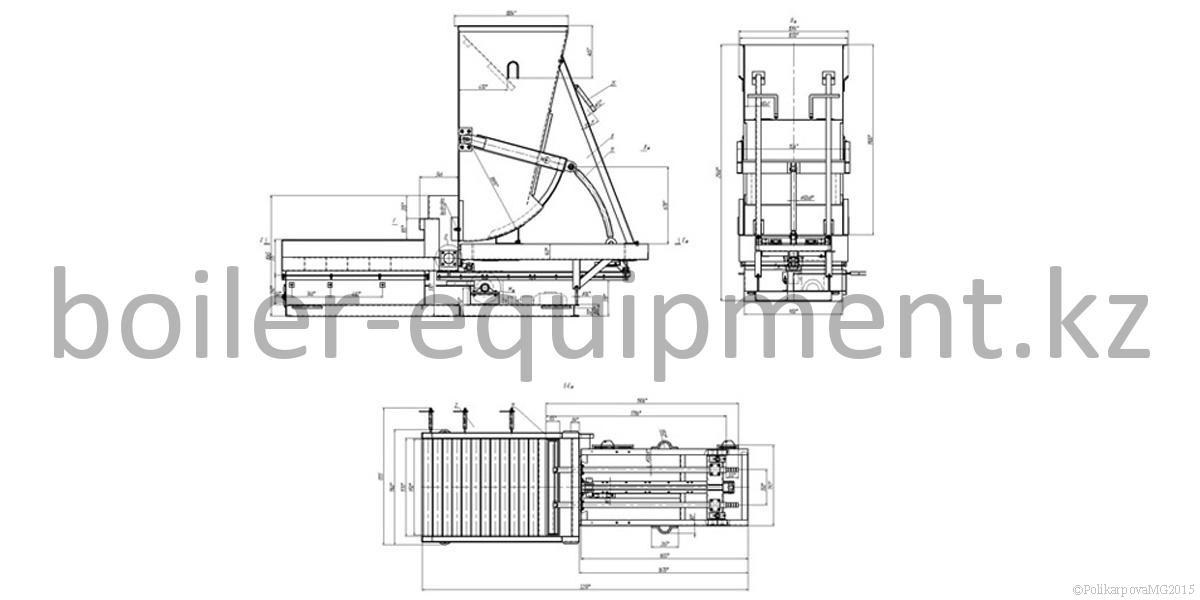

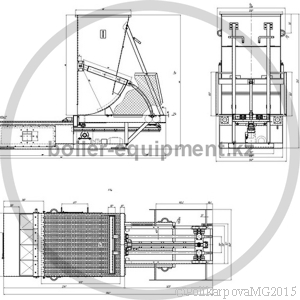

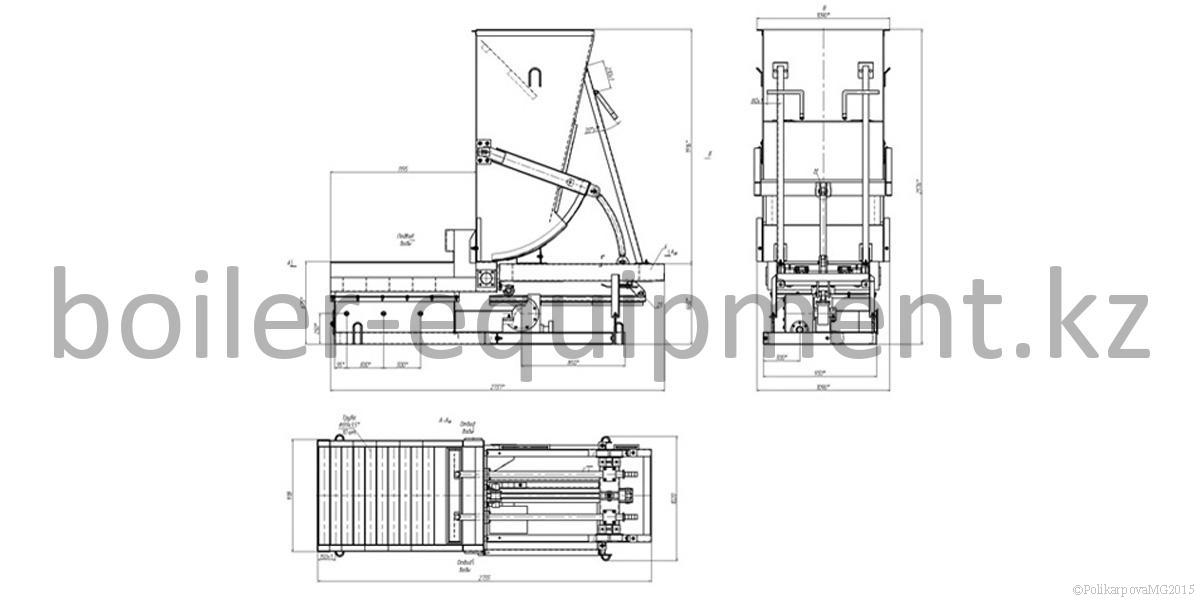

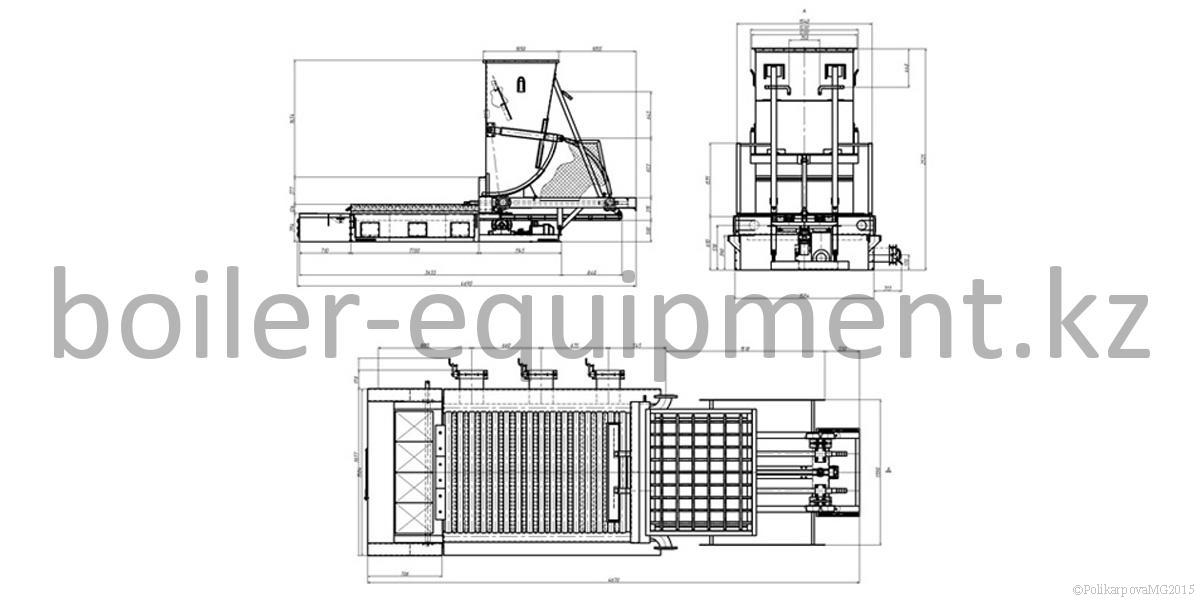

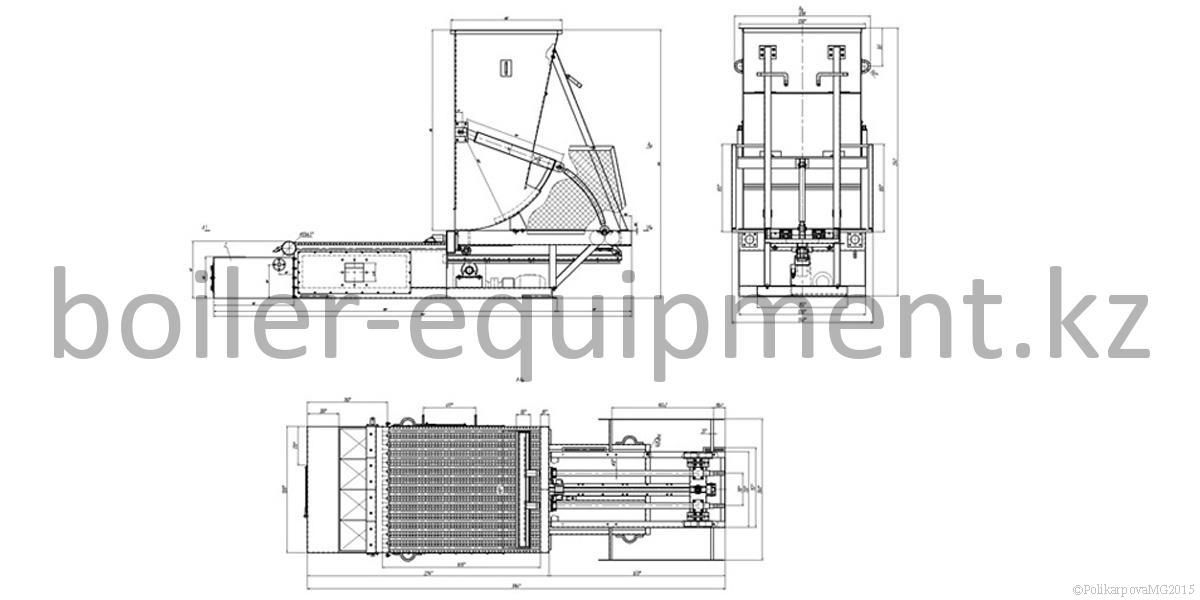

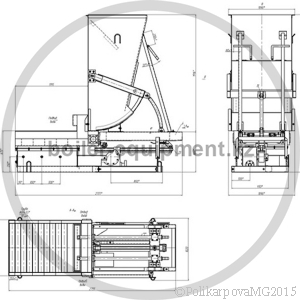

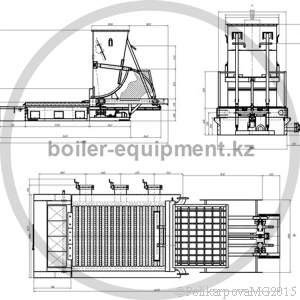

Устройство топки ТШПМ

Топки ТШПМ устроены из следующих основных узлов:

  • бункер топлива;
  • секторный питатель;
  • блок решетка;
  • основание топки;
  • шурующая планка;
  • привод топки;
  • щит управления топкой ТШПМ;
  • вентилятор поддува ВЦ 14-46.

Топливо в бункер топки подается системой топливоподачи котельной. Для создания запаса топлива и подачи его на решетку при помощи секторного питателя имеется бункер.

Секторный питатель приводится в движение тягой. Привод топки ТШПМ прилагает усилие для движения шурующей планки и секторного питателя.

Движение планки регулируется автоматикой топки.

В зависимости от от вида топлива, длины решетки и тепловой нагрузки топки, определяется движение планки.

В топках ТШПМ предусмотрены устройства независимого регулирования объема дутьевого воздуха по зонам горения, подаваемого вентилятором под решетку и подача вторичного воздуха в зону горения над решеткой.

Комплект поставки топок ТШПМ

В комплектацию топок ТШПМ входит блок топочный ТШПМ в сборе с рамой опорной, каретка, привод, планка шурующая, угольный бункер, коллектор вторичного дутья, решетки ограждения, запорная арматура, приборы КИП, щит автоматики, вентилятор поодува, паспорт и инструкция по эксплуатации топок ТШПМ.

Производим запасные части топок ТШПМ, водогрейные котлы, устанавливаемые на топки ТШПМ.

Котельный завод "Энергия-К" производит и реализует модульные котельные различных моделей. Купить топки ТШПМ можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
