Монтаж стальных змеевиковых экономайзеров

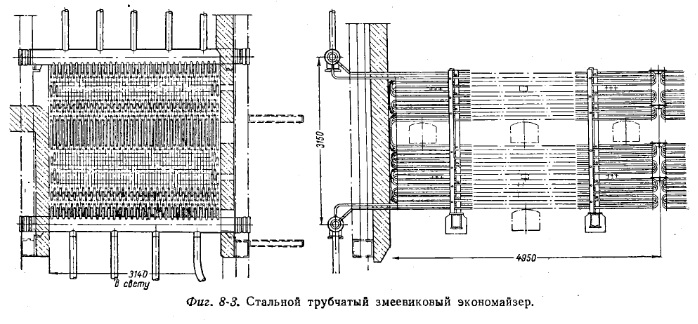

Стальные змеевиковые водяные экономайзеры, изготовляемые на любое давление, являются современным типом экономайзера (фиг. 8-3).

Трубы в пучке обычно располагаются в шахматном порядке по отношению к направлению потока газов.

При большой ширине котла экономайзер выполняется из двух симметричных частей - правой и левой.

Пакеты из труб опираются на стальные или чугунные пустотелые балки, охлаждаемые воздухом от вентилятора котла.

Коллекторы экономайзера располагаются за обмуровкой.

Ввиду того, что поверхность нагрева змеевикового водяного экономайзера современного котлоагрегата состоит, так же как и перегревателя, из системы трубчатых змеевиков и коллекторов, в которые они закрепляются, технология монтажа их принципиально ничем не отличается от монтажа поверхности нагрева пароперегревателя.

Конструктивное отличие заключается лишь в том, что змеевики у водяного экономайзера располагаются обычно горизонтально.

Кроме того, диаметр труб змеевиковых экономайзеров иногда несколько больше, чем у пароперегревателя, - до 51 мм. Экономайзер обычно располагается над воздухоперегревателем, но часто ставится и "в рассечку" с группами воздухоподогревателя и по технологии монтаж стальных змеевиковых экономайзеров котлоагрегата монтируется либо тогда, когда воздухоподогреватель уже смонтирован, либо параллельно с монтажей кубов воздухоподогревателя. Это обстоятельство несколько осложняет подъем и установку змеевиков экономайзера на место. Здесь особенно целесообразна предварительная сборка экономайзера блоками.

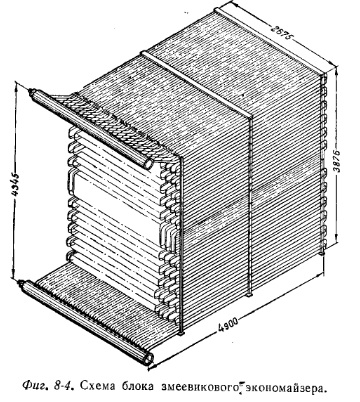

Водяные экономайзеры очень удобно собираются в блоки весом 20-30 г. На фиг. 8-4 приведена схема блока водяного экономайзера.  Величина выступающего внутрь коллектора конца трубы должна быть равна 9 мм с допуском + 2 мм. В остальном сохраняет силу все сказанное выше о монтаже поверхности нагрева пароперегревателя.

Фиг 8-3

При наружном диаметре труб в 51 мм допуски по трубам берутся те же, что и для кипятильных труб.
