Монтаж топочной рамы

Монтаж топочной рамы

При наличии фундамента, проверенного и размеченного перед началом монтажа котлоагрегата, цепной решетки начинается со сборки и установки топочной рамы. Поданные к месту установки боковины рамы проверяются на отсутствие коробления и изгиба, после чего устанавливаются на место, выверяются предварительно по диагоналям и связываются между собой поперечными балками и междузонными перегородками.

В таком виде собранная рама приподнимается на домкратах, и под нее подводятся по два опорных башмака на каждую сторону. Регулируя положение опорных башмаков на подкладках, выверяют горизонтальность топочной рамы. Одновременно выверяется монтаж топочной рамы положение в отношении оси котла.

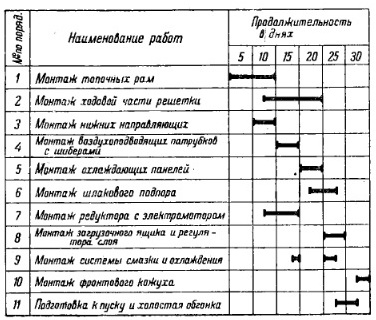

Фиг 10-7 Технологический график

Табл. 10-7. Технологический график монтажа цепной решетки.

По окончании выверки монтаж топочной рамы подводят под раму остальные башмаки с подклиниванием их до плотного прилегания их верхних плоскостей к боковинам рамы. После указанной выверки окончательно закрепляются фундаментные болты башмаков.

Окончательная выверка рамы производится лишь в процессе установки и выверки валов, после чего башмаки могут быть подлиты бетоном.

На междузонные перегородки устанавливаются уплотнительные чугунные коробки с точной выверкой под линейку расположения их верхних строганых плоскостей как по ширине, так и по длине.

Затем между коробками устанавливаются опорные балки с полосами-шинами и производится их тщательная выверка. Оси балок должны быть параллельны. Шины балок должны быть заподлицо с уплотнительными коробками с допуском по горизонтальности +2 мм. Выверка ведется по уплотняющим и направляющим планкам на шинах. Затем устанавливаются нижние направляющие кронштейны и выверяются по шагу.

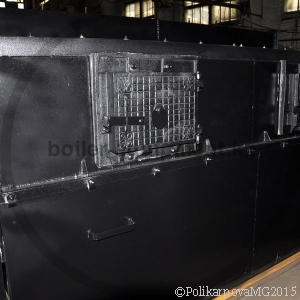

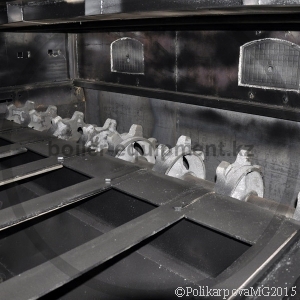

Топка ТЧЗМ-2,7-5,6

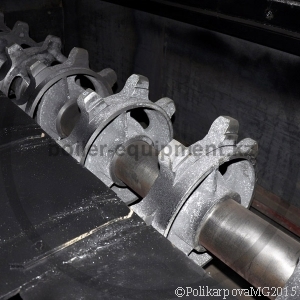

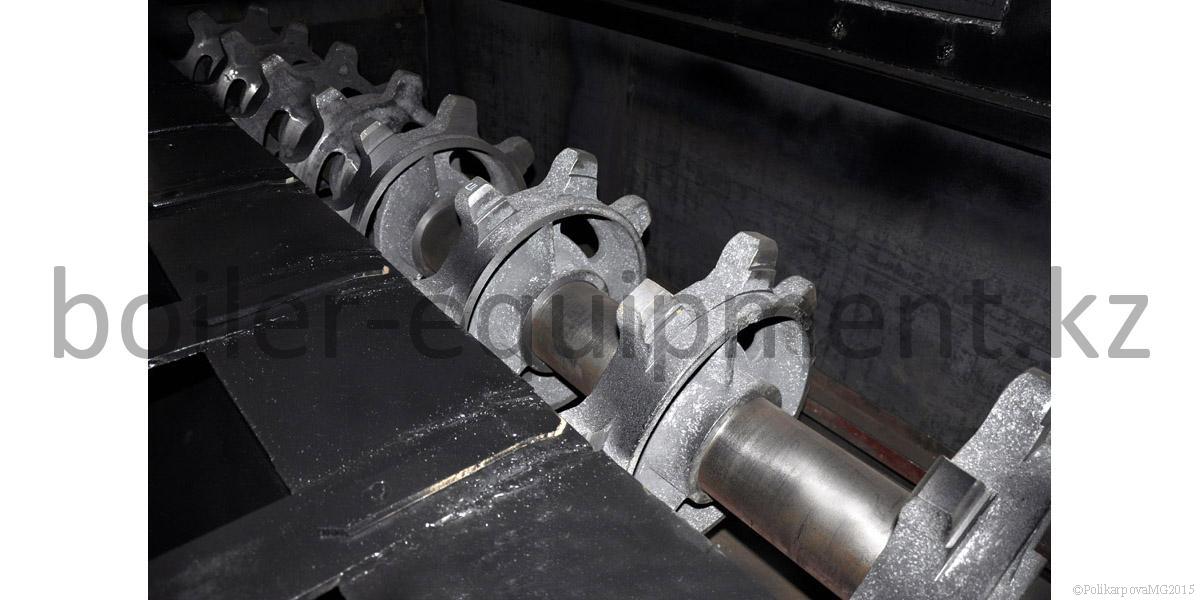

Топка ТЧЗМ. Вал задний в сборе 00.9459.014 (Т 298.01.090)

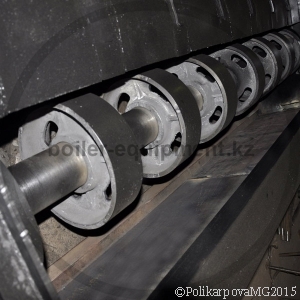

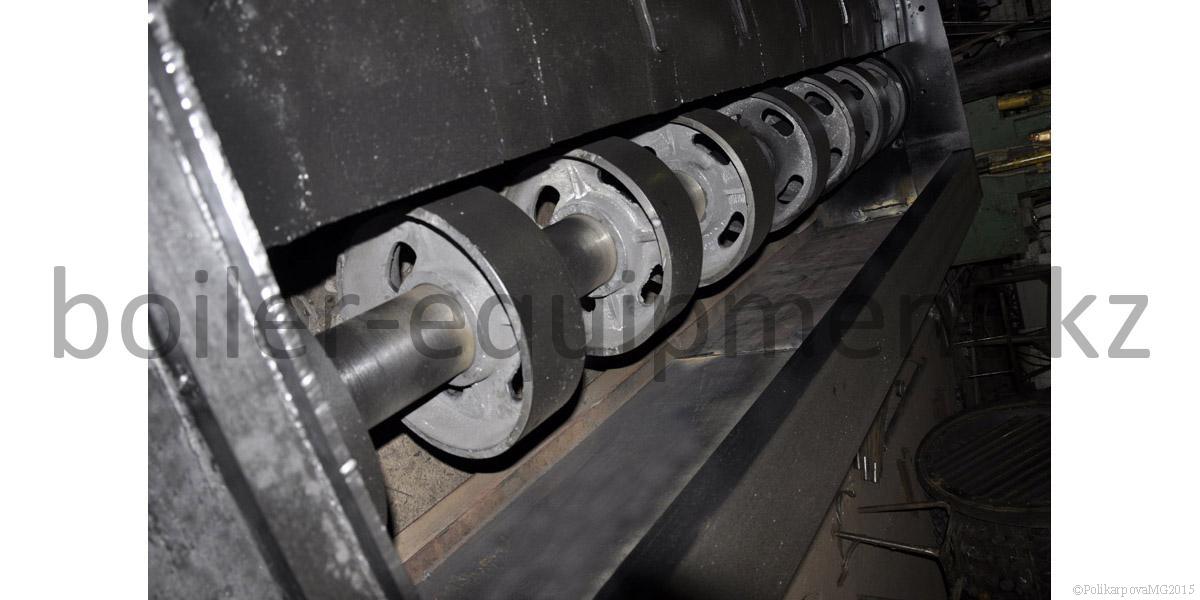

Топка ТЧЗМ. Вал передний в сборе 00.9459.015 (Т 82.06.000)
Топка ТЧЗМ. Вал передний в сборе 00.9459.015 (Т 82.06.000)

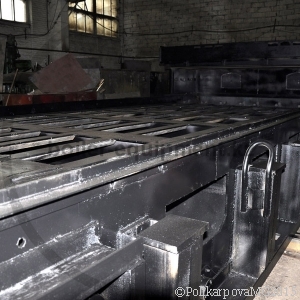

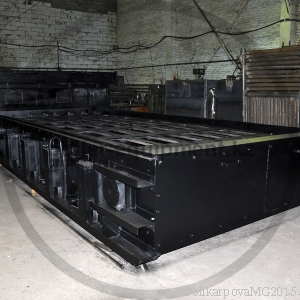

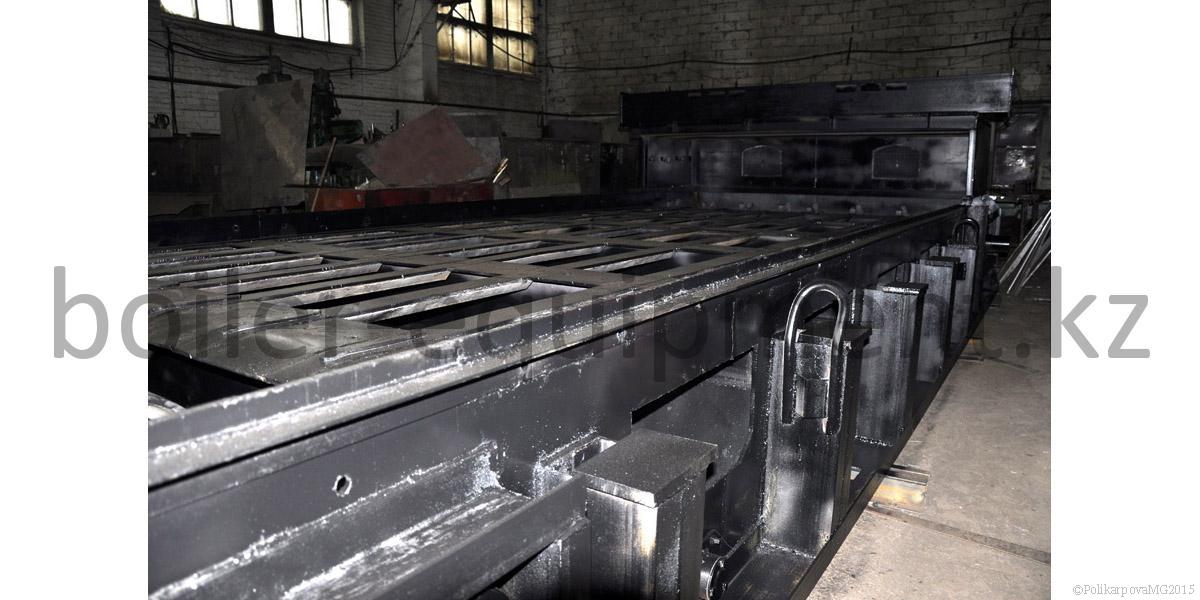

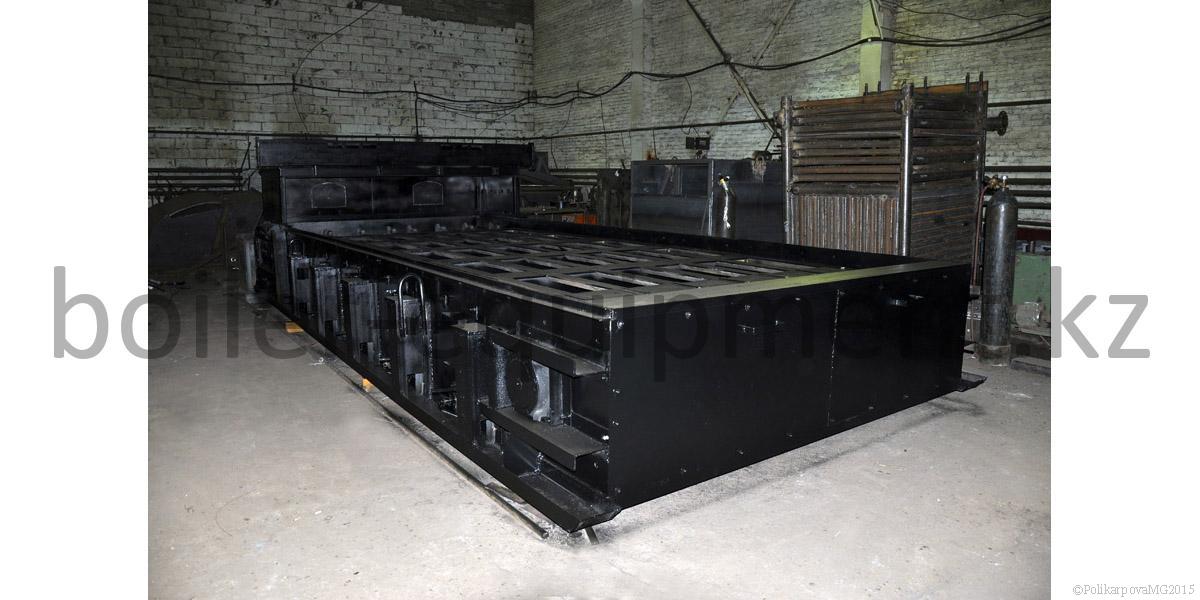

Топка ТЧЗМ. Каркас рамы, транспортер (шнек)

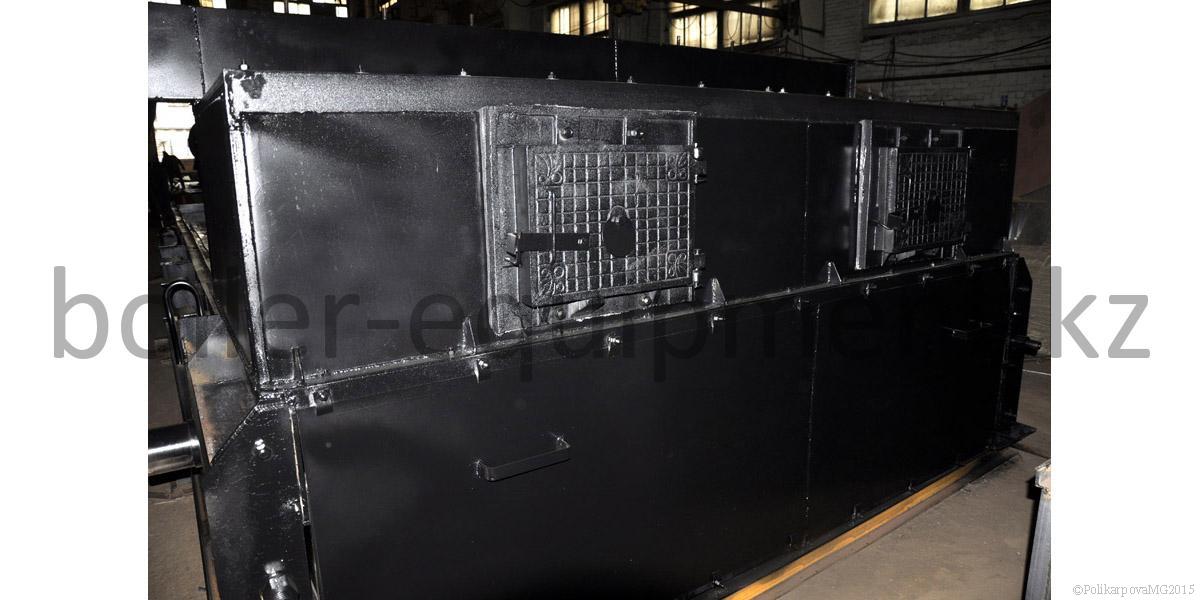

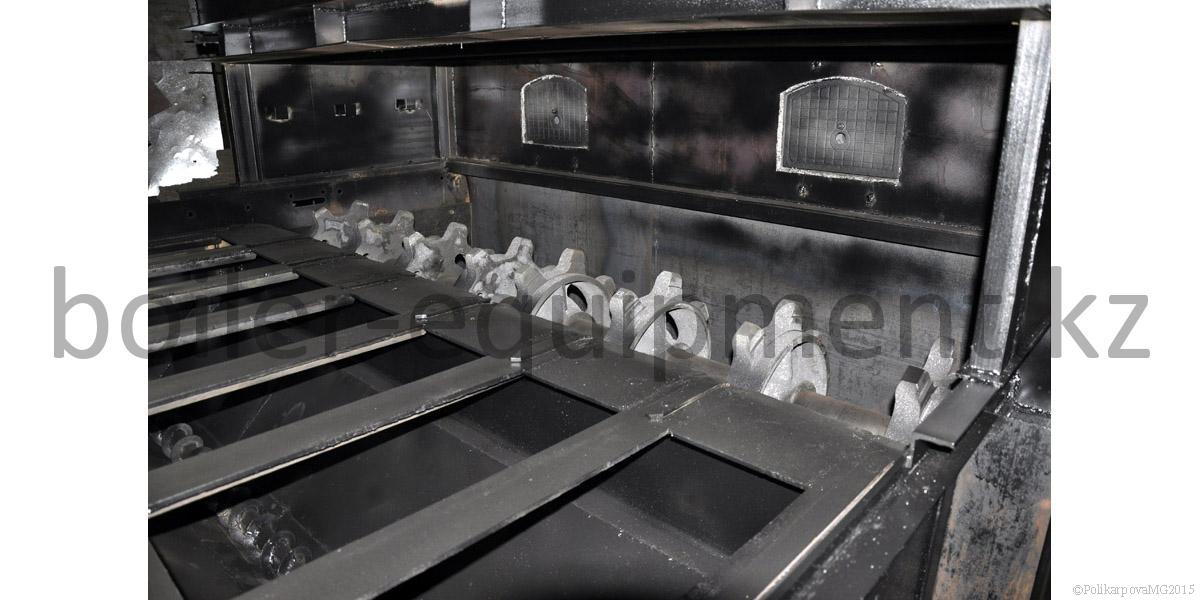

Топка ТЧЗМ. Предтопок

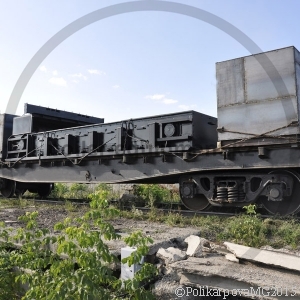

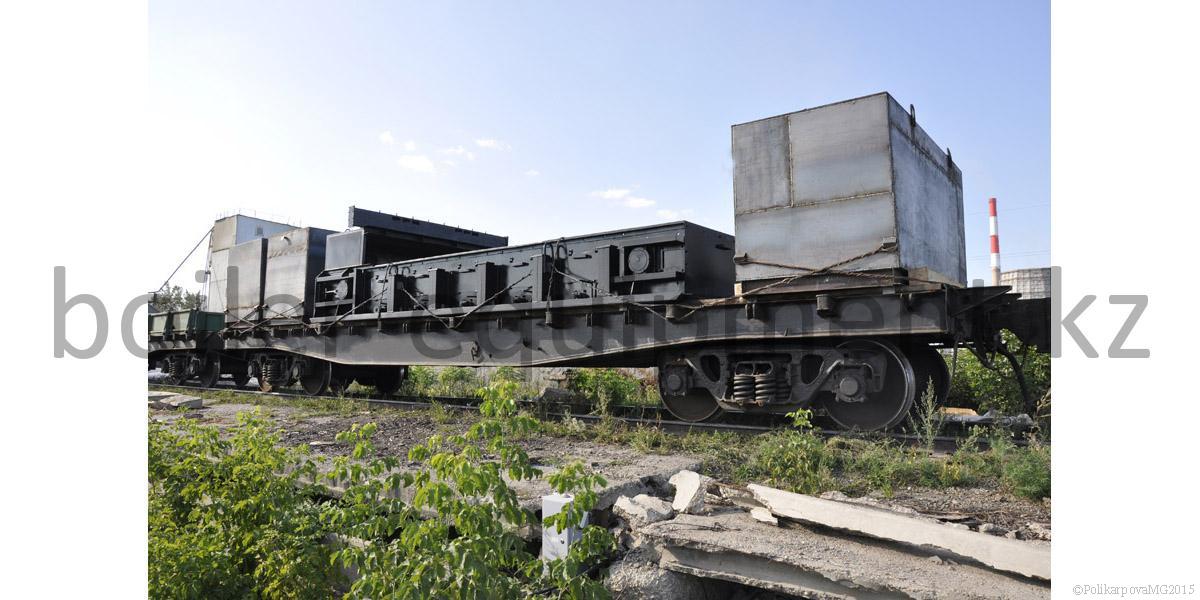

Топка ТЧЗМ. Транспортирование
