Котельная установка

Котельная установка - это комплекс оборудования предназначенного для превращения химической энергии топлива в тепловую с целью получения горячей воды или пара заданных параметров.

В зависимости от назначения различают следующие котельные установки: отопительные - для обеспечения теплом систем отопления, вентиляции и горячего водоснабжения; отопительно-производственные - для обеспечения теплом систем отопления, вентиляции, горячего водоснабжения и технологического водоснабжения и производственные - для технологического теплоснабжения.

Котельная установка состоит из котельного агрегата, вспомогательных механизмов и устройств.

Котельный агрегат включает топочное устройство, трубную систему с барабанами, пароперегреватель, водяной экономайзер, воздухоподогреватель, а также каркас с лестницами и помостами для обслуживания, обмуровку, газоходы и арматуру.

К вспомогательным механизмам и устройствам относят дымососы и дутьевые вентиляторы, питательные, водоподготовительные и пылеприготовительные установки, системы топливоподачи, золоулавливания (при сжигании твердого топлива), мазутное хозяйство (при сжигании жидкого топлива), газорегуляторную станцию (при сжигании газообразного топлива), контрольно-измерительные приборы и автоматы.

В процессе получения горячей воды или пара для отопления, производственно-технических и технологических целей служат вода, топливо и воздух (рабочим телом является вода).

В промышленности, сельском и коммунальном хозяйстве применяют различные виды котлов.

Паровой котел представляет собой устройство с топкой, обогреваемое продуктами сжигаемого в ней топлива и предназначенное для получения пара давлением выше атмосферного, используемого вне устройства, а водогрейный котел - такое же устройство, но предназначенное для нагревания воды, находящейся под давлением выше атмосферного и используемой в качестве теплоносителя вне устройства.

Котел-утилизатор - это паровой или водогрейный котел, в котором в качестве источника тепла используются горячие газы технологического процесса, котел-бойлер - паровой котел, в паровом пространстве которого размещено устройство для нагревания воды, используемой вне котла, а в естественную циркуляцию включен отдельно стоящий бойлер.

Стационарным называют котел, установленный на неподвижном фундаменте, передвижным  - котел, имеющий ходовую часть или установленный на передвижном фундаменте.

Пароперегреватель представляет собой устройство, предназначенное для перегрева пара выше температуры насыщения, соответствующей давлению в котле, в результате передачи ему тепла дымовыми газами, а экономайзер -  устройство, обогреваемое продуктами сгорания топлива и служащее для подогрева или частичного испарения воды, поступающей в котел.

Воздухоподогреватель предназначен для подогрева поступающего в топочное устройство воздуха теплом уходящих газов.

Питательная котельная установка состоит из питательных насосов для подачи воды в котел под давлением, а также соответствующих трубопроводов и арматуры, тягодутьевое устройство - из дутьевых вентиляторов, системы газовоздуховодов, дымососа и дымовой трубы, обеспечивающих подачу необходимого количества воздуха в топочное устройство, движение продуктов сгорания по газоходах и удаление их за пределы котлоагрегата.

Устройство теплового контроля и автоматического управления включает контрольно-измерительные приборы и автоматы, обеспечивающие бесперебойную и согласованную работу котельной установки для выработки необходимого количества пара определенной температуры и давления.

В устройство для подготовки питательной воды входят аппараты и приспособления, обеспечивающие очистку воды от механических примесей и растворенных в ней накипеобразующих солей, а также удаление из нее газов.

Котельная установка, работающая на пылевидном топливе, оборудуется дробилками, сушилками, мельницами, питателями, вентиляторами, а также системой транспортеров и пылегазопроводов.

Устройство для удаления золы и шлака состоит из гидравлических систем и механических приспособлений: вагонеток или транспортеров или тех и других.

Топливный склад служит для хранения топлива. В зависимости от вида используемого топлива склад оборудуют:

  • при твердом топливе - механизмами для разгрузки и подачи топлива в котельную или топливоподготовительное устройство;
  • при жидком - приемными и подготовительными устройствами для слива топлива, а также хранилищами;
  • при газообразном - газорегуляторным пунктом (ГРП) или газорегуляторной установкой (ГРУ).
Модульная котельная
Угольная модульная котельная
Твердотопливная модульная котельная

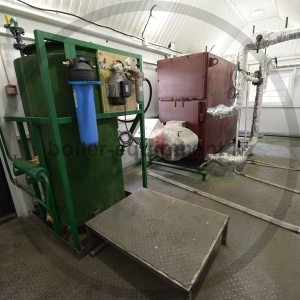

Угольные котлы для котельных
Котельный зал
Щит управления котлом
Вентиляция котельной
Обвязка котельной
Блочно модульная котельная
Насосная котельной
Приточная камера котельной
Обвязка котлов

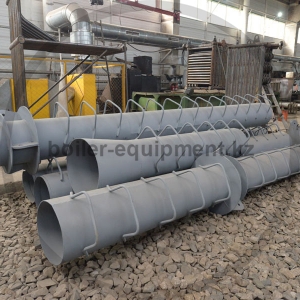

Дымовая труба и газоходы котельной
Обвязка блочной котельной
Обвязка блочной котельной

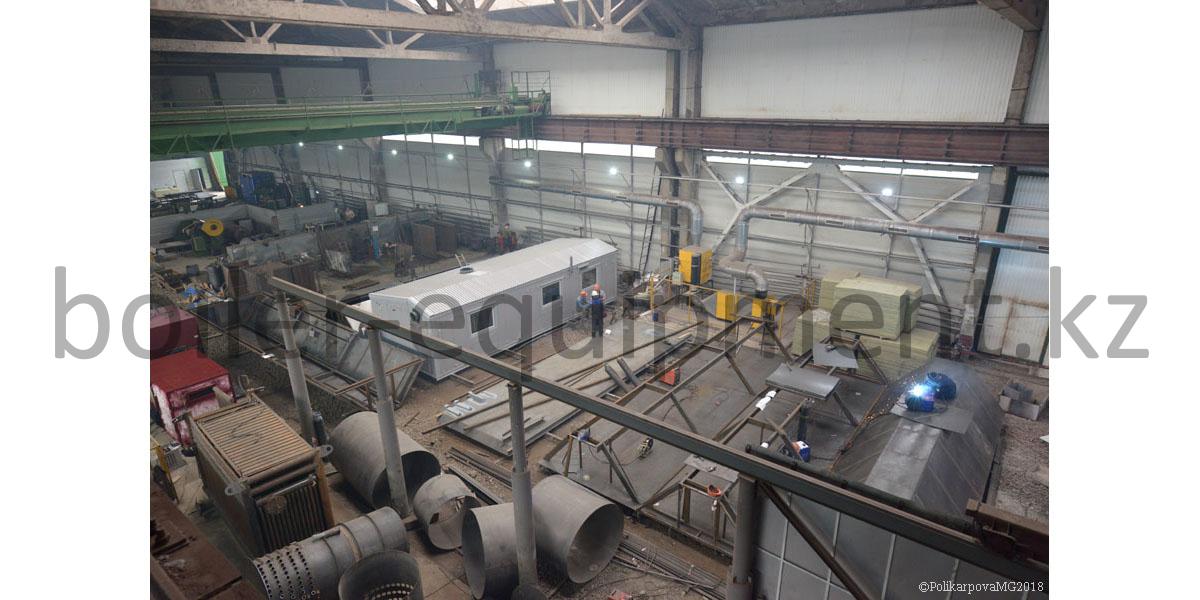

Изготовление модульной котельной
