Устройство котельных помещений

Устройство котельных помещений представляет собой промышленное здание, в котором размещаются котельный агрегат и вспомогательные устройства. Размещение оборудования котельной установки внутри здания или на открытой площадке называют компоновкой.

По характеру сооружения и компоновке оборудования устройство котельных помещений подразделяют на закрытые, полуоткрытые и открытые.

В закрытых котельных (рис. 2,а) все оборудование находится внутри здания. В котельных полуоткрытого типа задняя стена котельного здания располагается за экономайзером. Вне здания устанавливают дымососы, деаэраторы и другое оборудование, за которым не требуется постоянного надзора.

В котельных открытого типа (рис. 2,6), где закрывают только переднюю - фронтовую часть котлов 5, находятся обслуживающий персонал, измерительные приборы, устройства регулирования и управления работой котлов, питательные насосы, оборудование водоподготовки (за исключением деаэраторов).

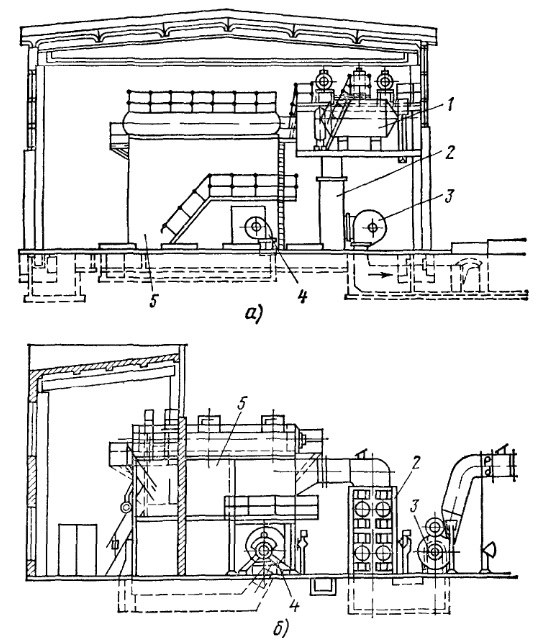

Рис 2 Котельные установки

Рис. 2. Котельные установки. Устройство котельных помещений:

а - закрытые, б - открытые, 1 - деаэратор, 2 - экономайзер, 3 - дымосос, 4 - дутьевой вентилятор, 5 - котел

Все котельные установки с температурой воды выше 115°С и давлением пара выше 0,07 МПа (0,7 ki с/см2) подлежат регистрации в Госгортехнадзоре, контролирующем соответствие оборудования и здания котельной установленным правилам.

Размеры и устройство котельных помещений и материалы, из которых их выполняют, величины проходов между стенами и оборудованием, а также расстояния до ферм и перекрытий определяются Правилами и нормами Госгортехнадзора и Госстроя.
