Монтаж дымовых труб в собранном виде

Первый способ заключается в том, что на отметке монтажа производится в горизонтальном положении сборка отдельных обечаек (царг) дымовой трубы. Когда происходит монтаж дымовых труб в собранном виде, то собираемую трубу располагают между выбранными для подъема грузоподъемными приспособлениями так, чтобы ось трубы находилась в плоскости подъема и проходила через центр места установки ее основания, а также чтобы по длине примерно одна треть собранной трубы находилась по одну сторону грузоподъемных приспособлений, две трети по другую.

Необходимость такого положения вызывается тем, что застропка трубы к грузовым крюкам полиспастов производится при подъеме примерно на 1,5-2 м выше ее центра тяжести, так чтобы центр тяжести трубы всегда находился ниже точки застропки. С другой же стороны, наиболее благоприятные условия нагрузки грузоподъемного приспособления имеют место, когда грузовой крюк полиспаста в свободном состоянии находится непосредственно над точкой застропки. На фиг. 15-1 дана схема расположения трубы перед подъемом. Как видно из этой схемы, под основание трубы для облегчения его перемещения по монтажному полу в процессе подъема трубы подводится примитивная тележка в виде деревянных саней на катках (или иного типа).

Фиг. 15-1

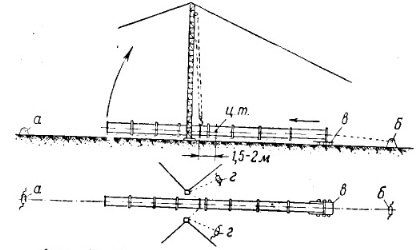

Фиг. 15-1. Монтаж дымовых труб в собранном виде. Схема подъема трубы в собранном виде.

Лебедка α имеет назначением облегчить работу основных грузоподъемных приспособлений, способствуя при этом плавному перемещению тележки в (во избежание вредных рывков). Лебедка б имеет обратное назначение т. е. призвана тормозить перемещение основания трубы, что особенно необходимо в начале подъема во избежание резких надвижек и в момент, когда перед самым окончанием подъема основание трубы лишь слегка опирается на пол и может легко оторваться от него, и, повиснув в воздухе, качнуться в противоположную сторону.
