Механический котел 2,2 МВт с ТШПМ

Механический котел 2,2 МВт с ТШПМ механической топкой с шурующей планкой применяются в угольных котельных с механической топливоподачей и золоудалением, а также модульных котельных МКУ.

Технические характеристики механического котла 2,2 МВт с ТШПМ

  • мощность 2,2 МВт (2200 кВт);
  • температура на выходе из котла 95-115 °С;
  • давление теплоносителя до 0,6 (6,0) МПа (кгс/см);
  • отапливаемая площадь 22000 м2;
  • отапливаемый объем 66000 м3;
  • сжигаемое топливо - каменный и бурый уголь.
Наименование Механический котел 2,2 МВт с ТШПМ
Мощность водогрейного котла, МВт (Гкал) 2,2 (1,9)
Отапливаемая площадь при высоте потолка 3 м, м² 22000
Топливо Кузнецкий Д Харанорский Б1
Низшая теплота сгорания, ккал/ч 5230 2720
КПД котла, не менее, % 83 78
Расход топлива, кг/ч 431 953
Расход условного топлива, кг/ч 325
Температура уходящих газов, °C Не более 200
Расход рабочей среды, м³/ч 75
Температура воды, °C 70-95
Давление рабочей среды, МПа (кгс/cм²) 3-6
Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм²) не более 0,06 (0,6)
Аэродинамическое сопротивление, Па (мм. вод. ст.) Не более 400
Площадь зеркала горения, м² 2,5
Габаритные размеры котельного блока с топкой, не более
Длина, мм 5500
Ширина, мм 2240
Высота, мм 3100

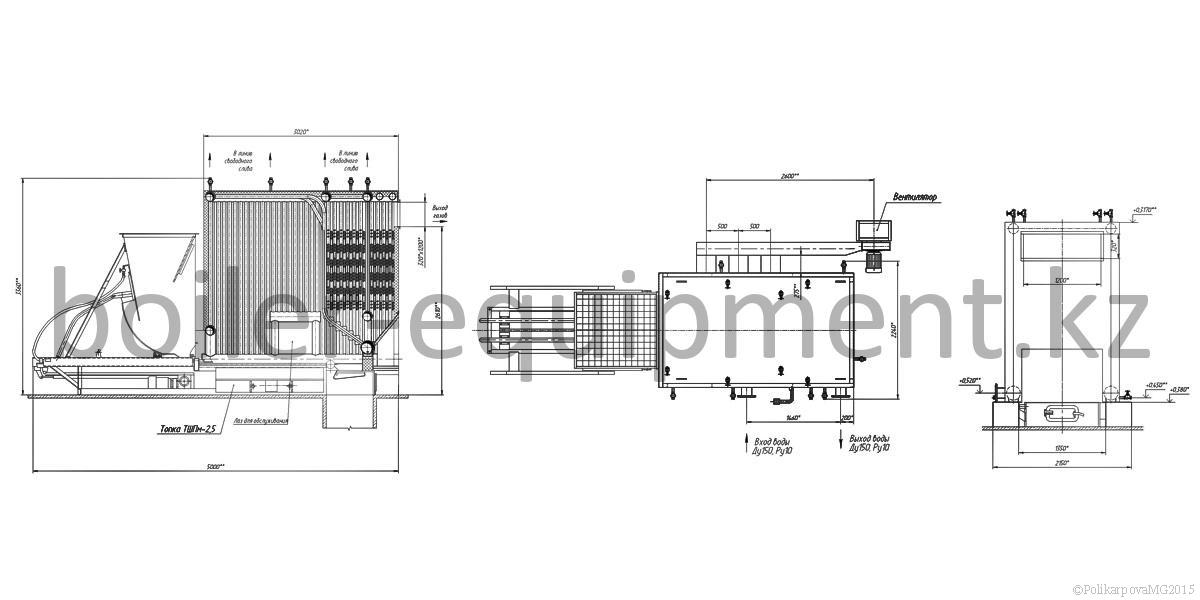

Конструкция механического котла 2,2 МВт с ТШПМ

Механический котел 2,2 МВт с ТШПМ устанавливается на топку ТШПМ 2,5. Уголь подается в котельную и бункеры топки ТШПМ с помощью механической системы топливоподачи. Из бункера топки ТШПМ уголь ссыпается на колосниковую решетку топки, где происходит процесс его сжигания. Удаления образовавшихся золы и шлака с топочной решетки производится также механически.

Механический котел 2,2 МВт с ТШПМ выполняется двухблочным: котел и топка. Топка и котел легко стыкуются на монтаже.

Котельный блок под механическую топку ТШПМ представляет собой сварную конструкцию, состоящую из трубной системы выполненной из стальных труб, опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Механический котел 2,2 МВт с ТШПМ имеет горизонтальную компоновку. Горячие газы получаемые в процессе сгорания топлива поступают в конвективную часть, проходят два хода и выходят через газоход в верхней части задней стенки котла. Сверху конвективной части имеется люк для очистки конвективных поверхностей нагрева от сажистых отложений. В боковых панелях топочной части котла предусмотрены двери для контроля и обслуживания топочного процесса.

Бункер топки ТШПМ служит для удержания запаса угля и подачи его на топочную решетку при помощи секторного питателя. Бункер состоит из корпуса с качающейся перегородкой, секторного питателя с кронштейнами и решетки для просева угля и исключения попадания крупных кусков топлива в бункер и топку. Секторный питатель закреплен на осях и приводится в движение тягой. Для уменьшения зависания топлива в корпусе бункера служит качающаяся перегородка.

Из бункера топки ТШПМ топливо с помощью шурующей планки распределяется по на колосниковой решетке топки установленной в топочной части котла. Усилие, необходимое для движения шурующей планки и секторного питателя, создается приводом топки. Привод топки котла 2,2 МВт с ТШПМ через передаточные механизмы приводит в движение каретку топки ТШПМ. Каретка передает усилия со штанги на шурующую планку и тягу секторного питателя бункера. При движении каретки шурующая планка производит распределение слоя в топке котла, а секторный питатель приоткрываясь обеспечивает поступление свежей порции топлива в топку котла. Одновременно с распределением угля по колосниковой решетке шурующая планка топки ТШПМ предотвращает спекание топлива и обеспечивает шуровку горящего слоя и продвижение прогоревшего топлива к поворотным колосникам расположенным в конце топки. Поворотные колосники служат для дожигания несгоревших кусочков угля. С помощью ручного поворотного рычага колосники поворачиваются, сбрасывают шлак в транспортер шлакоудаления, а затем возвращаются в исходное положение. Под решеткой топки ТШПМ организованы зонные камеры, куда вентилятором подается воздух для горения топлива в котле.

Механический котел 2,2 МВт устанавливается на опоры топки ТШПМ. Топливо сгораемое на охлаждаемой решетке топки ТШПМ отдает тепло в топочную камеру водогрейного котла.

Механический котел 2,2 МВт с ТШПМ имеет компактные размеры котельной установки, высокий КПД. Механизированный топочный процесс и облегчение работы кочегара, а тк же автоматизацию процесса сжигания топлива.

Котельный завод "Энергия-К" производит и реализует механические котлы различных моделей. Купить механический котел 2,2 МВт с ТШПМ можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
