Нормирование расхода топлива

Нормирование расхода топлива

Нормирование расхода топлива является важнейшим условием экономичной работы котельной установки. Вместе с тем, предъявляя требования к соблюдению установленного технологического режима, к исправному действию всех элементов котельной установки, нормирование расхода топлива способствует и надежной эксплуатации, бесперебойному теплоснабжению потребителей.

Нормирование расхода топлива ставит перед собой следующие задачи - разработка и внедрение в производство тепловой энергии прогрессивных норм расхода, обеспечивающих экономное использование топлива. Нормирование расхода топлива (норма удельного расхода) - это максимально допустимое количество условного топлива в килограммах, расходуемого в котельной на производство 1 Гкал отпущенного тепла (Гкал - 106ккал =109 кал) или 1 т нормального пара (iн=640 000ккал/г), при соблюдении заданных параметров в соответствии с установленным технологическим режимом.

Пересчет количества пара D, фактически вырабатываемого котельной установкой, в нормальный пар DB производится по формуле

формула

где iп - энтальпия пара при рабочих параметрах, ккал/кг;

iп.в - энтальпия питательной воды, принимается численно равной температуре этой воды.

Под отпущенным теплом понимается тепло, выработанное котлоагрегатом или котельной, за вычетом расхода тепла на собственные нужды. Нормы расхода топлива должны устанавливаться для каждой котельной, потребляющей в сутки 2 г и более условного топлива. Обязательными руководящими документами при разработке норм расхода топливно-энергетических ресурсов являются постановление Совета Министров СССР  "Об упорядочении норм расхода топлива, электрической и тепловой энергии в народном хозяйстве я усилении заинтересованности работников энергетических предприятий и организаций в экономии топлива, электрической и тепловой энергии" и "Основные положения по нормированию расхода топлива, электрической и тепловой энергии в производстве"  [Л. 10].

Нормирование расхода топлива определяются расчетным путем или применением расчетно-экспериментального метода, а в виде исключения отчетно-статистическим способом. Как показывает практика, в нормах, установленных по последнему способу, зачастую не учитываются реальные возможности лучшего использования топлива s котельной.

Основными исходными данными для разработки норм расхода топлива в котельных установках в общем случае являются:

  • планируемая выработка тепловой энергии на определенный период (месяц, квартал, год) в Гкал (или в тоннах нормального пара) и намеченный режим работы котельной установки по времени и загрузке; планируемую выработку тепловой энергии подсчитывают суммированием нормированных расходов потребителями, присоединенными к котельной, с добавлением нормирован-ных потерь во внешних тепловых сетях и расхода тепла на собственные нужды котельной;
  • первичная техническая документация, содержащая параметры котельного и вспомогательного оборудования (теплопроизводительность, давление, температура, к. п. д. и т. д.);
  • проектные и гарантийные данные заводов изготовителей оборудования;
  • экспериментально проверенные тепловые балансы котлоагрегатов при разных нагрузках;
  • данные специальных испытаний и замеров; отчетные данные о фактических расходах и акты проверок использования топлива в котельных;
  • передовой опыт эксплуатации лучших котельных установок и достигнутые на них удельные расходы топлива;
  • план организационно-технических мероприятий по экономии топлива.
  • Разрабатываемые нормы расхода топлива должны: соответствовать планируемому уровню снижения удельных расходов топлива и себестоимости тепловой энергии;
  • максимально способствовать мобилизации внутренних резервов экономии топлива;
  • отражать намеченные планом организационно-технические мероприятия по экономии топлива, учитывать передовой опыт;
  • периодически пересматриваться соответственно повышению технического уровня котельных установок и улучшению экономического стимулирования производства тепловой энергии.

Удельный расход условного топлива на 1 Гкал тепла, выработанного котельной, определяется по формуле

формула

где ɳк.у – к. п. д. котельной брутто, %.

Результаты подсчета bуд для значений к. п. д. от 60 до 92% приведены в табл. 12-1.

Коэффициент полезного действия котельной ɳбрк.у для расчета удельного расхода топлива наиболее точно определяется путем полных балансовых испытаний при на-

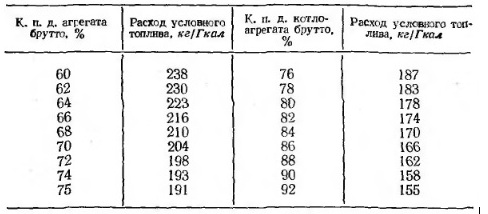

Таблица 12-1. Зависимость удельного расхода топлива от к. п. д. котлоагрегата

Таблица 12-1

грузках 50, 75, 100 и 120% номинальной производительности. Расчетным путем к. п. д. котлоагрегата и котельной определяется по рекомендациям, приведенным в гл. 2.

Расход натурального топлива на выработку тепла

формула

где Q - теплопроизводительность котельной, включающая расход тепла на собственные нужды Qс.н. Гкал/ч; Qрн - низшая теплота сгорания топлива, ккал/кг.

Удельный расход условного топлива на выработку 1 Гкал тепла по данным B и Q определяется по формуле

формула

где Эт -  топливный эквивалент.

Норма расхода условного топлива на 1 Гкал отпущенного тепла, т. е. с учетом расхода тепла на собственные нужды, определяется по формуле

формула

Расход тепла на собственные нужды Qс.н может быть ориентировочно оценен в процентах от теплопроизводительности котельной Q: при работе на твердом топливе 2-4%, на газе 1,8-3%, на мазуте с механическим и паромеханическим распылением 5-7%, на мазуте с паровым распылением 7-10%. Большие значения относятся к котельным с котлоагрегатами теплопроизводительностью менее 5 Гкалч.

При подсчете величины Q должно быть также учтено количество тепла Qpacт, воспринятое котлоагрегатом за определенный период во время его растолок. Величина Qраст для одной растопки в зависимости от длительности остановки перед растопкой приведена в табл. 7-1.

В норму расхода топлива на производство тепла не должны включаться расходы на разогрев и пуск котлоагрегатов после монтажа и капитального ремонта.

Норму удельного расхода топлива, определенную расчетом, рекомендуется сравнивать с фактическими удельными расходами в лучших котельных установках, близких по мощности и тепловой схеме и работающих в аналогичных условиях. При значительных отклонениях расчетной нормы от фактических удельных расходов топлива в лучших котельных до установления нормы необходим анализ причин, вызвавших такое отклонение. При разработке норм расхода топлива на 1 Гкал тепла, отпускаемого котельной установкой, используют также и соответствующие ведомственные руководящие указания.

Достижение утвержденных норм расхода топлива и дальнейшее снижение удельного расхода топлива на отпущенную тепловую энергию является одним из важнейших показателей повышения эффективности работы котельной установки.
