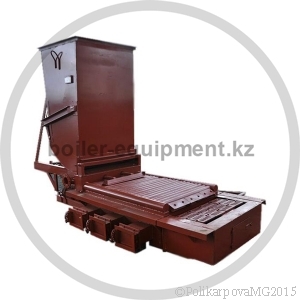

Топка ТШПМ-0,8
Цена с НДС: 290000 q
Данный товар вы можете купить на нашем заводе.
Отправьте нам заявку и мы перезвоним вам в ближайшее время.
Топки ТШПМ-0,8
Механические топки ТШПМ-0,8 с шурующей планкой устанавливают в механические водогрейные и отопительные стационарные котельные, а также в модульные котельные.
Механические топки с шурующей планкой ТШПМ устанавливаются с водогрейными котлами в угольных котельных с механизированной топливоподачей и золошлакоудалением. Топки ТШПМ-0,8 предназначены для сжигания каменных и бурых углей.
С топками ТШПМ-0,8 могут работать различные марки котлов - КВм, Гефест, Братск, Богатырь, ДСЕ и прочие.
Технические характеристики топки ТШПМ-0,8
| Наименование | Топка ТШПм-0,8 |
| Производительность топки, МВт | 0,8 |
| Вид топлива | Каменный и бурый уголь |
| Коэффициент избытка воздуха за топкой, не более | 1,6 |
| Активная площадь колосниковой решетки, м² | 0,8 |
| Скорость движения полотна, м/ч | 1,3...19,3 |
| Давление воды для охлаждения решетки и шурующей планки, МПа (кгс/см²) | 0,6 (6,0) |
| Установочная мощность, кВт | 3 |
| Режим работы | Наладочный и автоматический |
| Габаритные размеры: | |
| длина | 3419 |
| ширина (по решетке) | 1180 |
| высота | 2023 |
|
Масса, т, не более |
1,3 |
| Применение топки ТШПМ-0,8 | Котел КВм-0,6 ШП Котел КВм-0,8 ШП |
| Чугунные водогрейные котлы Братск, стальные водогрейные котлы прочих заводов изготовителей |
Устройство топки ТШПМ-0,8
Топки ТШПМ-0,8 устроены из следующих основных узлов:
- бункер топлива;
- секторный питатель;
- блок решетка;
- основание топки;
- шурующая планка;
- привод топки;
- щит управления топкой ТШПМ;
- вентилятор поддува ВЦ 14-46.
Топливо в бункер топки подается системой топливоподачи котельной. Для создания запаса топлива и подачи его на решетку при помощи секторного питателя имеется бункер.
Секторный питатель приводится в движение тягой. Привод топки ТШПМ прилагает усилие для движения шурующей планки и секторного питателя.
Движение планки регулируется автоматикой топки.
В зависимости от от вида топлива, длины решетки и тепловой нагрузки топки, определяется движение планки топки ТШПМ-0,8.
В топках ТШПМ-0,8 предусмотрены устройства независимого регулирования объема дутьевого воздуха по зонам горения, подаваемого вентилятором под решетку и подача вторичного воздуха в зону горения над решеткой.
Комплект поставки топок ТШПМ-0,8
В комплектацию топок ТШПМ-0,8 в сборе входит блок топочный ТШПМ в сборе с рамой опорной, каретка, привод, планка шурующая, угольный бункер, коллектор вторичного дутья, решетки ограждения, запорная арматура, приборы КИП, щит автоматики, вентилятор, паспорт и инструкция по эксплуатации топок ТШПМ.
Производим запасные части топок ТШПМ, водогрейные котлы, устанавливаемые на топки ТШПМ.
Котельный завод "Энергия-К" производит и реализует модульные котельные различных моделей. Купить топки ТШПМ-0,8 можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.

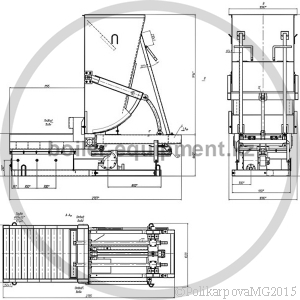

Чертежи
