КВ 500 газовый
Цена с НДС: 769000 q
Данный товар вы можете купить на нашем заводе.
Отправьте нам заявку и мы перезвоним вам в ближайшее время.

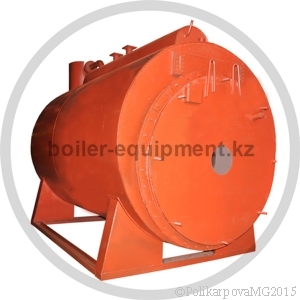

Котел КВ 500 газовый
Котел паровой жаротрубный на газе КВ 500 используют для получения насыщенного пара температурой не более 115 °С и давлением не более 0,07 (0,7) МПа (кгс/cм²). Котел паровой на газе широко применяется во многих отраслях промышленности: в промышленности, сельском хозяйстве, производстве строительных материалов и строительстве, теплоснабжающих предприятиях и жилищно-коммунальном хозяйстве.
Котел паровой КВ 500 на газе не поднадзорный и не регистрируется в Госгортехнадзоре, может работать как в паровом так и в водогрейном режиме.
Технические характеристики котла парового КВ 500 на газе.
| Наименование | Котел паровой КП 500 | |
| Мощность парового котла, МВт (Гкал/ч) | 0,37 (0,32) | |
| Паропроизводительность, кг/ч | 500 | |
| Рабочее давление пара, не более, МПа (кгс/cм²) | 0,07 (0,7) | |
| Рабочее давление воды (водогрейный режим), МПа (кгс/cм²) | 0,3 (3,0) | |
| Минимально допустимое рабочее давление воды (водогрейный режим), МПа (кгс/cм²) | 0,1 (1,0) | |
| Температура пара, не более, °C | 115 | |
| Температура воды на выходе, не более (водогрейный режим), °C | 95 | |
| Топливо | Природный газ Qir=8120 ккал/нм3 | |
| К.П.Д. котла на природном газе, не менее, % | 90 | |
| Расход природного газа, кг/ч | 40 | |
| Габариты котельного блока, без дымовой трубы и горелочного устройства | ||
| Длина, мм | 3250 | |
| Ширина, мм | 1800 | |
| Высота, мм | 2195 | |
| Масса парового котла, кг | 2900 | |
Принцип работы паровых котлов КВ 500 на газе
Котел КВ 500 на газе - паровой, стальной, жаротрубный. Котел состоит из двух цилиндров разного диаметра, вставленных один в другой и соединенных между собой фланцами и паросборником. В передней части котельного блока установлена колосниковая топка, в задней части - конвективный пакет труб, ввариваемых в внутренний цилиндр перпендикулярно друг другу. В задней части котла располагается постамент дымовой трубы с встроенным взрывным клапаном.
Принцип работы парового котла КВ 500 на газе основан на теплообмен между дымовыми газами и водой. Топливо сгорает в топочной части котла, окруженной водяной охлаждаемой рубашкой. Дымовые газы проходят через конвективные пакеты и выходят в верхней части котла, через газоходы в дымовую трубу.
Котел работает под наддувом, без дымососа.
Трубный пучок соединяет верхнюю и нижнюю часть водяной рубашки котла, насыщенный пар образуется при испарении нагреваемой воды и собирается в верхней части котла, над которой выполнена паросборная камера, далее через паропровод направляется потребителю на технологические нужды.
Монтаж парового котла КВ 500 на газе
Паровой котел КВ 500 на газе поставляется блоком максимальной заводской готовности. Котельный блок устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. Котел подсоединяется трубопроводам, устанавливается запорная арматура на подводящем трубопроводе и отводящем паропроводе, устанавливаются предохранительные клапаны и контрольно-измерительные приборы. Подсоединяется вентилятор поддува. Монтируется газоход и дымовая труба. Подключается щит управления.
В газовых моделях паровых котлов устанавливаются импортные горелки фирм Ecoflam и UNIGAS.
Для перевода парового котла КВ 500 в водогрейный режим достаточно изменить схему подключения котла.
Котельный завод "Энергия-К" производит и реализует модульные котельные различных моделей. Купить паровой котел КВ 500 на газе можно оформив заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
Чертежи
