Топка с неподвижной колосниковой решеткой и перемещающимся по ней слоем топлива (рис. 22) состоит из отдельных беспровальных колосников в форме плит. Топливо поступает из топливного бункера 6 на колосниковую решетку 2 и постепенно перемещается по ней шурующей трехгранной планкой 7 в сторону задней стенки топки. Планка приводится в движение штангами 5 от электродвигателя 3 через редуктор.
Решетка с шурующей планкой отличается периодической подачей топлива на неподвижное колосниковое полотно и механизированной шуровкой слоя топлива. Сделав несколько неполных ходов. планка осуществляет полный ход до конца решетки н сбрасывает шлак в шахту 1.
Передняя грань шурующей планки, обращенная к шлаковому бункеру, расположена под утлом 40-60° к горизонтали, а грань, обращенная в сторону бункера с топливом, под углом 15-16°. Вследствие такого расположения граней топливо из бункера при каждом ходе планки поступает в топку в большем количестве, а при обратном движении увлекается в меньшем количестве.
При ходе планки вперед все топливо, лежащее на решетке, движется волнообразно, что способствует его перемешиванию, а при обратном ходе часть раскаленного топлива с середины решетки перемещается к фронту, благодаря чему улучшаются условия воспламенения угля, поступающего на решетку, поскольку раскаленные частицы являются очагами воспламенения свежего топлива. Топка с шурующей планкой предназначена в основном для сжигания бурых углей.

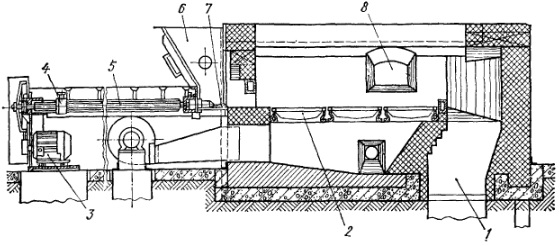

Рис. 22. Топка с неподвижной колосниковой решеткой и шурующей планкой:
1 - шахта, 2 - колосниковая решетка, 3 - электродвигатель, 4 - каретка, 5 - штанга, 6 - бункер для топлива, 7 - шурующая планка, 8 - лаз в топку
К преимуществам топки с шурующей планкой можно отнести: возможность работы на рядовых углях; нечувствительность к сильной спекаемости углей и повышенной зольности топлива; автоматическое удаление шлаков. Кроме того, шурующее действие планки препятствует образованию прогаров - кратеров.
Топки с шурующей планкой механизированы все три операции: подача топлива в топку, шуровка и удаление шлака.
