Конструкция топок
Всякая слоевая конструкция топок должна иметь колосниковую решетку.
Слоевые топки по принципу работы и конструктивному оформлению могут быть разделены на три класса: ручные, полумеханические и механические топки.
Фиг. 10-1. Ручная топка с неподвижными колосниками.

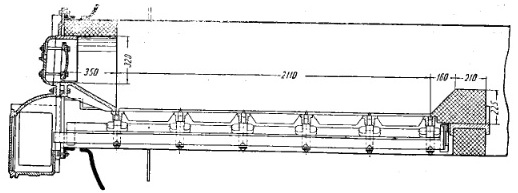

Фиг. 10-2. Ручная топка с поворотными колосниками.

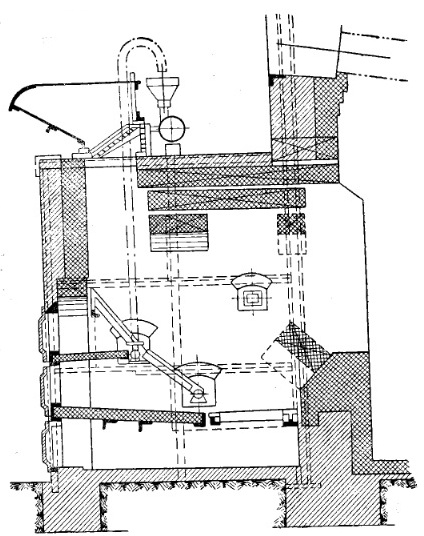

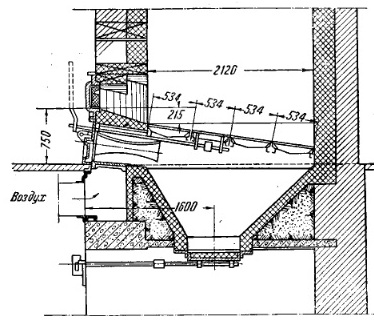

Фиг. 10-3. Ручная шахтная топка.
Ручные топки характеризуются тем, что топливо забрасывается на решетку вручную и в дальнейшем по ней не перемещается, а лишь перемешивается (шуруется) обычно также вручную или с помощью поворотных колосников.
Ручная конструкция топок с неподвижными колосниками представлена на фиг. 10-1, а с поворотными колосниками — на фиг. 10-2.
Полумеханическая конструкция топок характеризуется тем, что загруженное в топку топливо под влиянием собственного веса постепенно сползает по наклонным колосникам, проходя последовательно через все фазы горения, начиная с подсушки и зажигания до полного сгорания (фиг. 10-3).
В механических топках поданное на решетку топливо перемещается по решетке механическим путем.

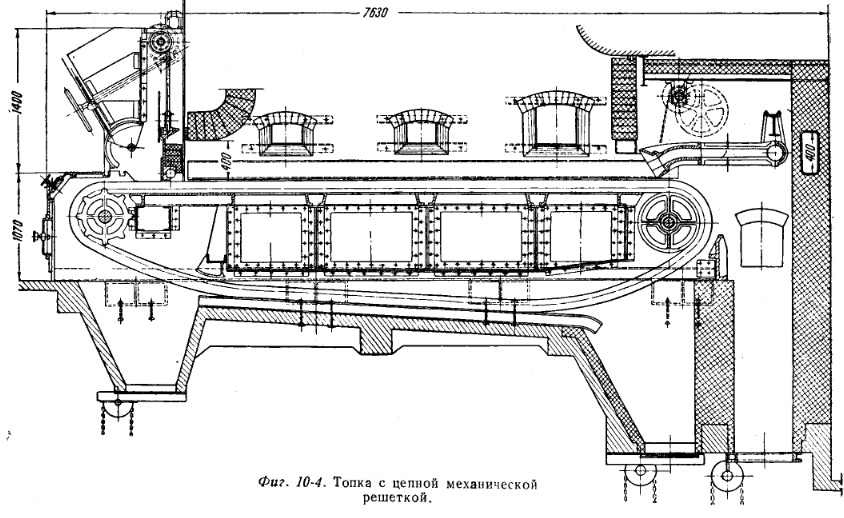

Наиболее распространенным типом механических топок являются топки с цепной решеткой (фиг. 10-4), у которых топливо перемещается вместе с колосниковым полотном, получающим поступательное движение от специального механического привода.
