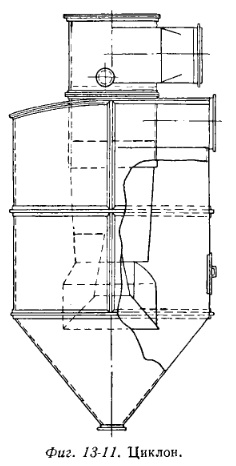

Пылевой циклон ЦН 15 чертеж (фиг. 13- II) имеет значительные габариты и неудобны в транспортировке, почему и доставляется обычно на площадку в составе следующих отдельных частей:

1. цилиндрического корпуса  из двух, трех частей весом от 0,5 до 1 т каждая;
2. нижней части циклона-конуса весом от 0,5 до 1 г;
3. крышки циклона с приваренными к ней патрубками для входа пылевоздушной смеси и выхода воздуха весом от 0,6 до 1,2 т;
4. верхнего патрубка циклона с крышкой весом от 0 2 до 0,75 Ц;
5. регулирующей воронки с направляющими лопатками располагаемой внутри циклона, весом от 0,5 до 1,25 т.

Технология сборки циклонов чрезвычайно проста и заключается в следующем.

На месте установки циклоны в соответствии с размерами установочного чертежа провешивается вертикальная ось циклона и проверяется правильность разбивки отверстий в полу перекрытия для фундаментных болтов. Устанавливаются и выверяются по осям и по уровню на железных подкладках лапы циклона и закрепляются по окончании выверки на фундаментные болты. Затем устанавливается на выверенные лапы нижняя часть циклона (конус) с выверкой по отвесу и уровню. Выверенный конус приваривается электросваркой к ребрам опорных лап.

Затем последовательно устанавливают предварительно сваренные из двух четвертушек половины цилиндрической части корпуса, собирают их болтовые соединения на сурике и прокладках и производят приварку собранного корпуса к нижнему конусу.

Внутри конуса циклона устраивают временную шпальную выкладку, на которую опирают временно регулирующий патрубок. Затем последовательно устанавливают крышку циклона с двумя патрубками, а на нее - верхний патрубок со сборкой болтов фланцевых соединений на прокладках и сурике. Последней устанавливают на верхний патрубок крышку, а на нее - заглушку, к которой подвешивают на тягах регулирующий патрубок. Положение патрубка выверяют регулировкой тяги при помощи установочных гаек.

Внутренность циклона освобождают через боковой лаз от временной шпальной выкладки и прочих посторонних предметов, после чего закрывают на прокладках боковой лаз.

При наличии соответствующих грузоподъемных средств целесообразно собрать циклон заблаговременно вне зоны монтажа и в собранном виде подать к месту установки.

Циклоны имеют основное требование к сборке - герметичность - проверяется по окончании монтажа всего пылевоздушного тракта воздушной опрессовкой от вентилятора.
