Топливоподача ленточная

Топливоподача ленточная

Топливоподача ленточная предназначена для подъема и перемещения угля на требуемую высоту в топливные бункеры котельных агрегатов. Транспортер ленточный топливоподачи устанавливается в закрытых и открытых эстакадах угольных котельных.

Системы ленточной топливоподачи ТЛ применяются в механизированных котельных с паровыми и водогрейными котлами КЕ, ДКВР, КВм, КВТС, Гефест.

Устройство ленточной топливоподачи

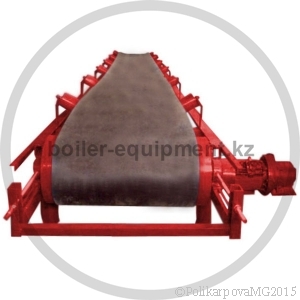

Ленточная топливоподача ТЛ представляет собой конструкцию, которая состоит из соединяемых между собой металлических став с роликоопорами и роликами, поддерживающих и направляющих бесконечно гибкую резиновую ленту и привода. Ленточная топливоподача включает в себя следующие ставы: ставу натяжную, ставу загрузочную, ставу среднюю, ставу промежуточную, ставу выпуклую, ставу разгрузочную и ставу приводную.

Уголь движется на транспортной ленте вместе с лентой. Поступательное движение по транспортной ленте конвейера сообщает приводной барабан, приводимый во вращение приводом. Приводной барабан и привод установлены на ставе приводной. Постоянное натяжение транспортной ленты осуществляется винтовым натяжным устройством при перемещение натяжного барабана. Загрузку груза на транспортную ленту производят через направляющий лоток или топливный бункер, а разгрузку в топочные бункеры котельных агрегатов - через приводной барабан или при помощи плужкового сбрасывателя.

Конструкция ленточного транспортера углеподачи выбирается в зависимости от вида схемы котельной и производится в соответствие с индивидуальным техзаданием.

В случае потребности монтажа транспортера ленточной топливоподачи протяженностью более 70 метров применяют пересыпные транспортеры углеподачи.

Монтаж ленточной топливоподачи

Монтаж ленточной топливоподачи угольной котельной производится в следующей последовательности: производится планировка отведенного для конвейера участка с учетом взаиморасположения и рациональной компоновки с другими агрегатами и установками технологической линии и соблюдением санитарных норм и правил техники безопасности; в соответствии с нормативными нагрузками выполняется фундамент, устанавливаются фундаментные болты согласно приведенной схеме.

Собираются ставы, натягивается лента конвейера. Для натяжения транспортной ленты, необходимо произвести натяжку барабана посредством натяжных винтов. Привод топливоподачи подсоединяется к электрощиту. Сыпучий материал подается на транспортную ленту конвейера через направляющий лоток или бункер и перемещается на транспортной ленте вместе с ней.

Топливоподача ленточная поставляется в разобранном виде.

Комплект поставки ленточной топливоподачи

• лента транспортерная - комплект;
• ролики ленточного транспортера;
• плужковый сбрасыватель;
• привод системы топливоподачи;
• става загрузочная;
• става средняя;
• става выпуклая;
• става натяжная;
• става промежуточная;
• става приводная;
• става разгрузочная;
• щит управления топливоподачи (по согласованию с заказчиком);
• опорно-каркасные элементы системы углеподачи (по согласованию с заказчиком);
• паспорт и инструкция по монтажу и эксплуатации системы топливоподачи.

Котельный завод "Энергия-К" производит и реализует модульные котельные различных моделей. Купить топливоподачу ленточную можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
