Топки ТЧЗМ
Данный товар вы можете купить на нашем заводе.
Отправьте нам заявку и мы перезвоним вам в ближайшее время.

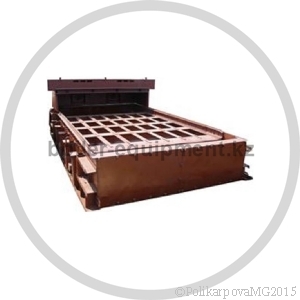

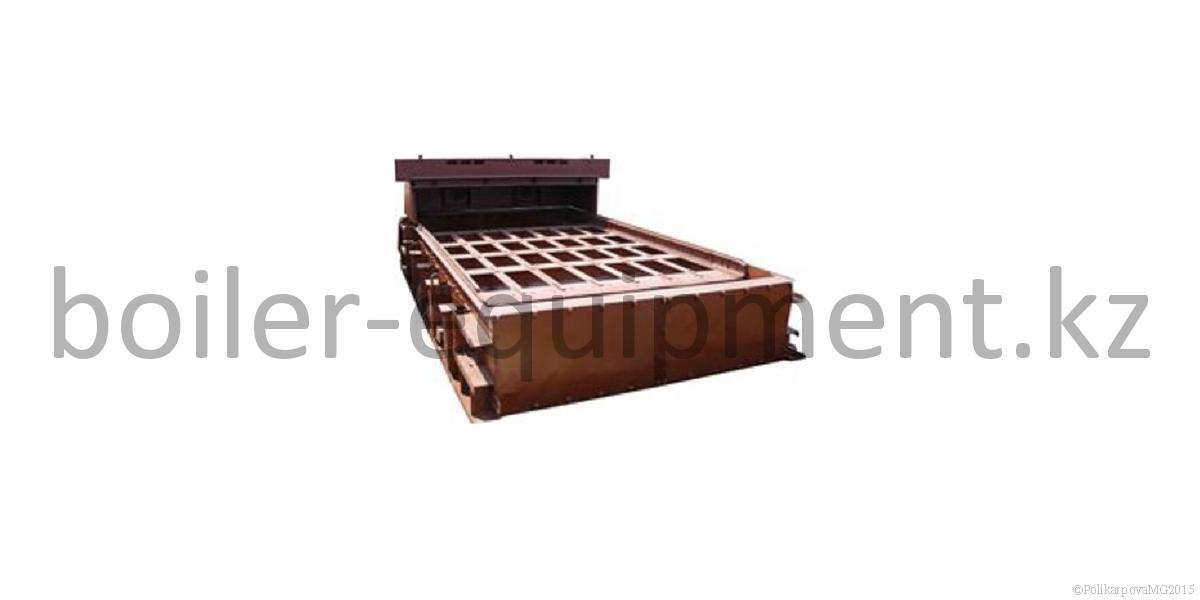

Топки ТЧЗМ
Механические топки типа ТЧЗМ с чешуйчатой решеткой заднего хода предназначены для установки на водогрейных котлах типа КВ-ТС и паровых котлах типа Е-25-14Р (КЕ-25-14С).
Топки ТЧЗМ также используются в промышленных печах.
Топки ТЧЗМ предназначены для слоевого сжигания каменных и бурых углей в паровых и водогрейных котлах.
Технические характеристики топок ТЧЗМ
| Наименование | Топка ТЧЗМ-2,7/4,0 | Топка ТЧЗМ-2,7/5,6 | Топка ТЧЗМ-2,7/6,5 | Топка ТЧЗМ-2,7/8,0 |
| Размер колосниковой решетки, мм, ширина, длина | 2700/4000 | 2700/5600 | 2700/6500 | 2700/8000 |
| Активная площадь колосникового полотна, м | 9,1 | 13,4 | 15,2 | 19,9 |
| Скорость движения полотна колосниковой решетки, м/ч | 13,3...19,3 | |||
| Привод полотна колосниковой решетки, тип | РГП-1 или ПТБ-1200 | |||
| Мощность привода полотна колосниковой решетки, кВт | 1 | |||
| Привод транспортера, тип | Мотор-редуктор МР-390-28-4А9L6-ЦТ2 | Мотор-редуктор ЗМП-50-28-495-110-43 | Мотор-редуктор МР-390-28-4А-9L6-ЦТ2 | Мотор-редуктор МР-390-28-4А- 9L6-ЦТ2 |
| Мощность привода транспортера, кВт | 1,6 | 2,2 | 2,2 | 2,2 |
| Питатель топитва, тип | ПТЛ-600/ЗП-600 | |||
| Масса расчетная, т | 23,4/24,1 | 17780 | 25,0/25,6 | 33400 |
Конструкция топки ТЧЗМ
К основным узлам топки ТЧЗМ относятся:
- забрасыватели ЗП 400 либо ЗП 600;
- валик (ролик) 00.4609.003 (6.30.25);
- валики соединительные;
- звезды и шкивы;
- рама с приводом;
- ведущий и ведомый вал;
- цепи;
- автоматики.
В топке ТЧЗМ устанавливается полотно колосниковое чешуйчатого типа, которое состоит из стальных ведущих цепей, в которые закреплены держатели колосников. Живое сечение колосникового полотна составляет 5-7%.
На подшипниках качения в пазах боковых щек рамы устанавливаются валы топки.
Под верхней ветвью колосникового полотна топки ТЧЗМ располагается дутьевой короб, который разделен поперечными балками на отдельные зоны.
Топливо на колосниковое полотно топки ТЧЗМ подается двумя механическими забрасывателями ЗП или ПТЛ. Подача топлива в топки ТЗЧМ регулируется изменением скорости движения пластинчатой цепи.
Применение топки ТЧЗМ
Горение в топке ТЧЗМ происходит на решетке в тонком слое, толщина которого устанавливается в зависимости от сорта топлива и форсировки. Продувка тонкого слоя воздухом обусловливает отсутствие спекания угля и сплавления шлака, а интенсивное нижнее зажигание возможность устойчивой работы на высоковлажных бурых углях и трудновоспламеняющихся топливах. Топки могут работать на холодном дутье и на горячем воздухе. Подогрев воздуха применяется при сжигании высоковлажных бурых углей для обеспечения надежного воспламенения свежего топлива. По условиям надежности элементов решетки температура горячего воздуха не должна превышать 250° С.
Комплектация топок ТЧЗМ
В комплект поставки топок ТЧЗМ входит: полотно колосниковое (не собранное), рама, предтопок, вал задний, вал передний, фронт, комплект чугунных деталей, рольганг направляющий, привод ПТБ-1200 (редуктор) с электродвигателем 2,2 кВт, 1500 об/мин и частотным преобразователем, два питателя топлива ПТЛ-600 (ЗП-600М2) (в комплекте с угольным ящиком, шкивами, ремнями, электродвигателем 1,1 кВт, 1000 об/мин), мотор-редуктор 1МПЗ 2-50-18-111-2-380 УЗ, составные и монтажные детали топки.
Котельный завод "Энергия-К" производит и реализует модульные котельные различных моделей. Купить топки ТЧЗМ можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.

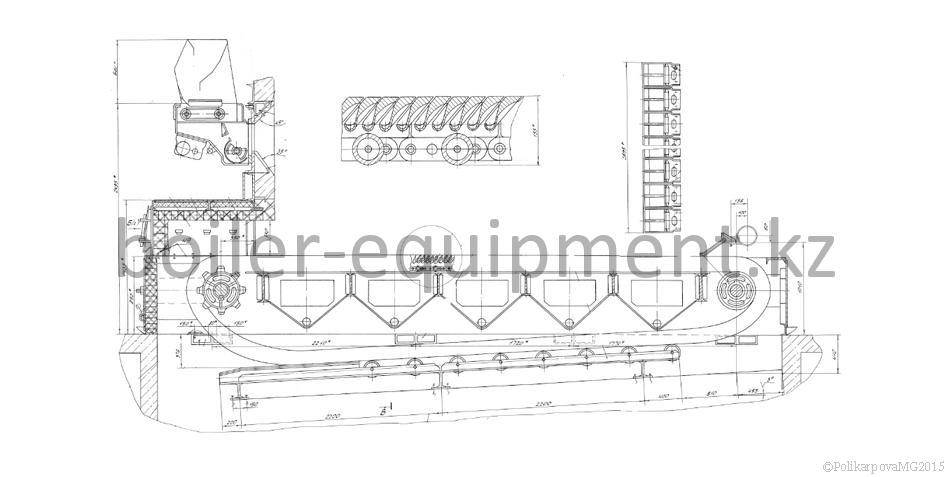

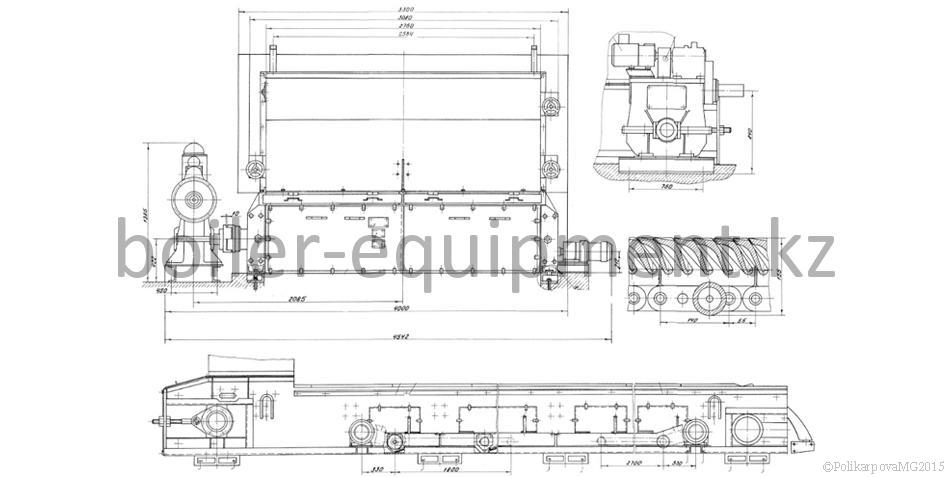

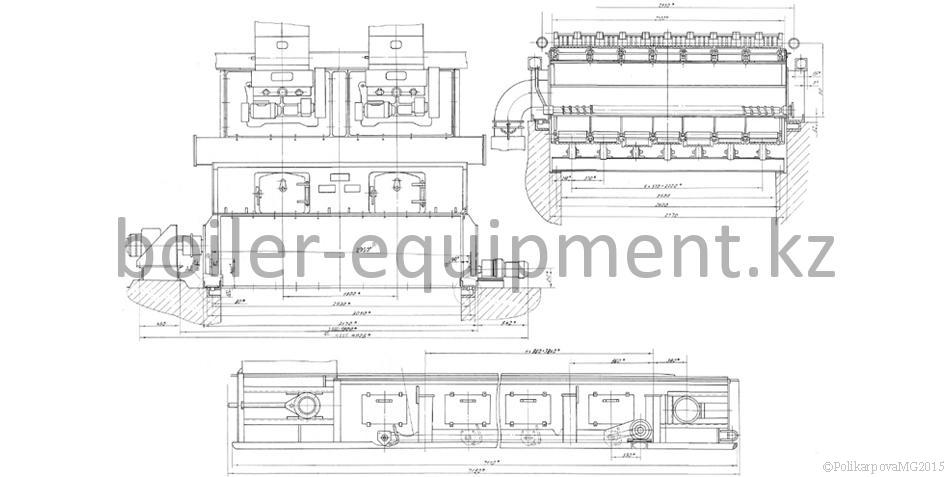

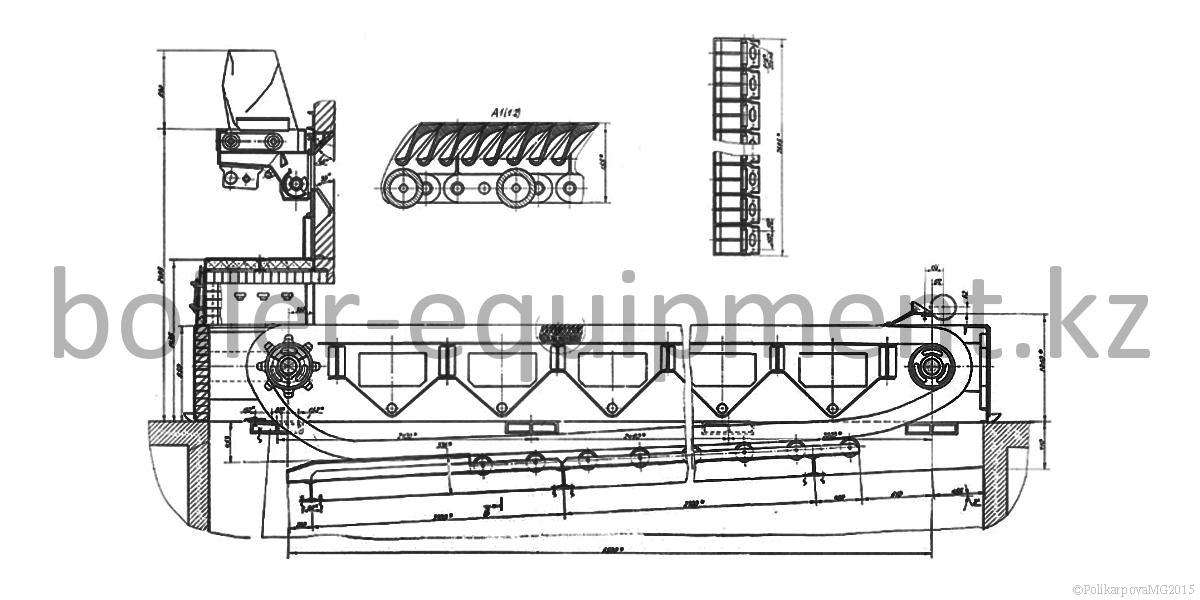

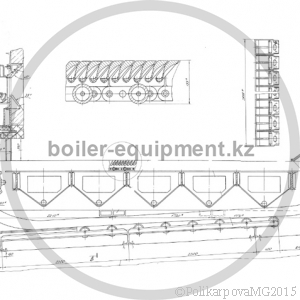

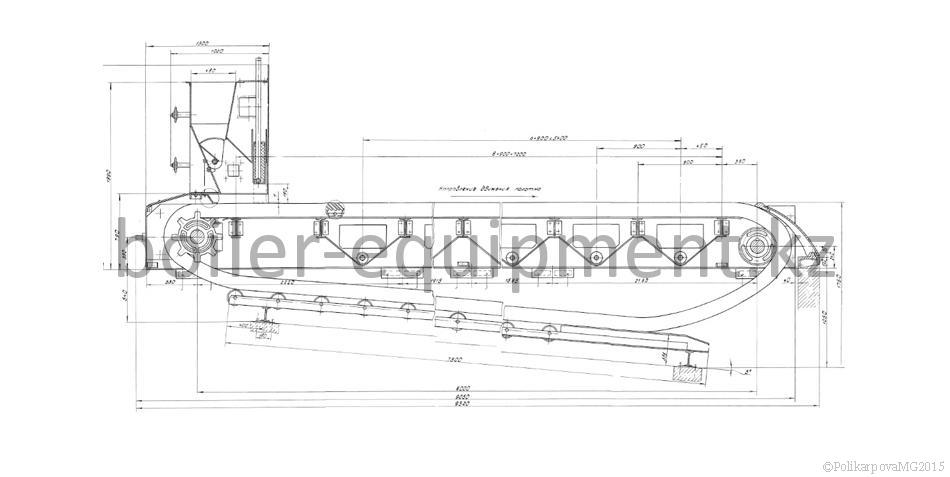

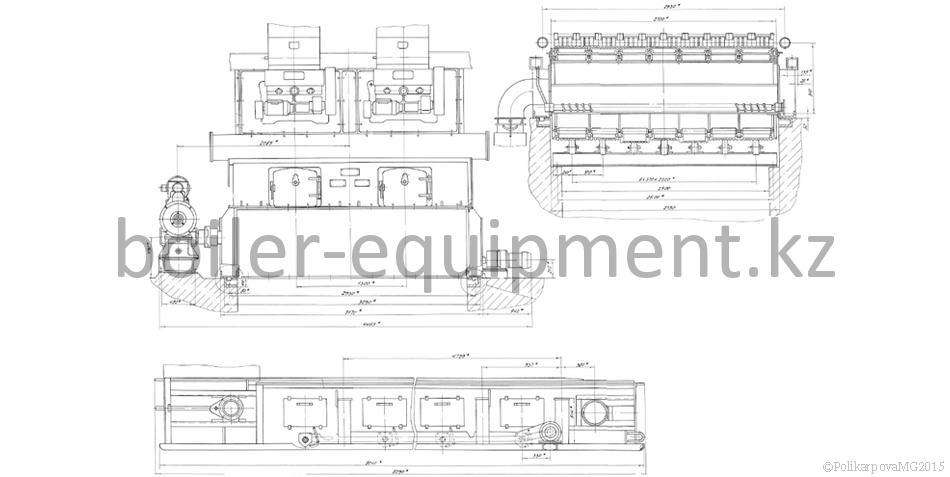

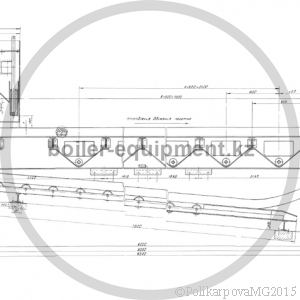

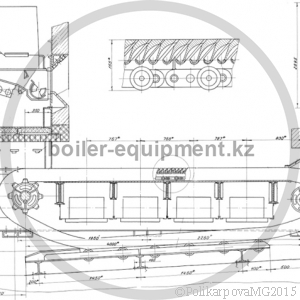

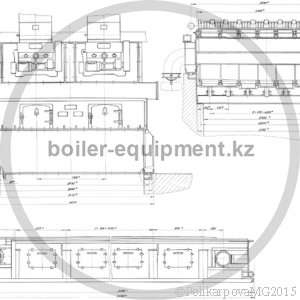

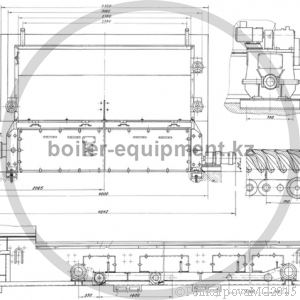

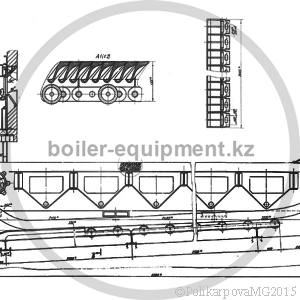

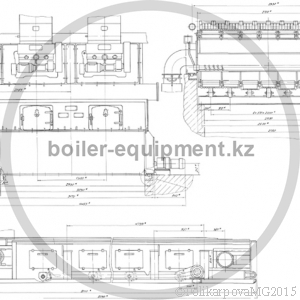

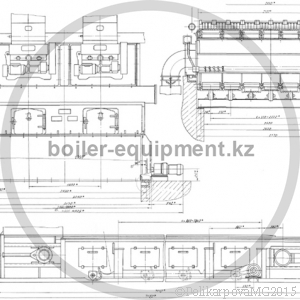

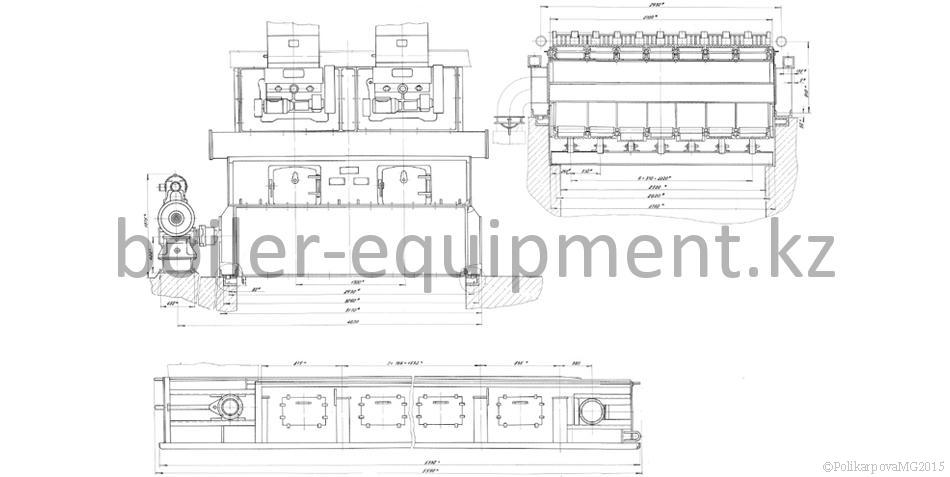

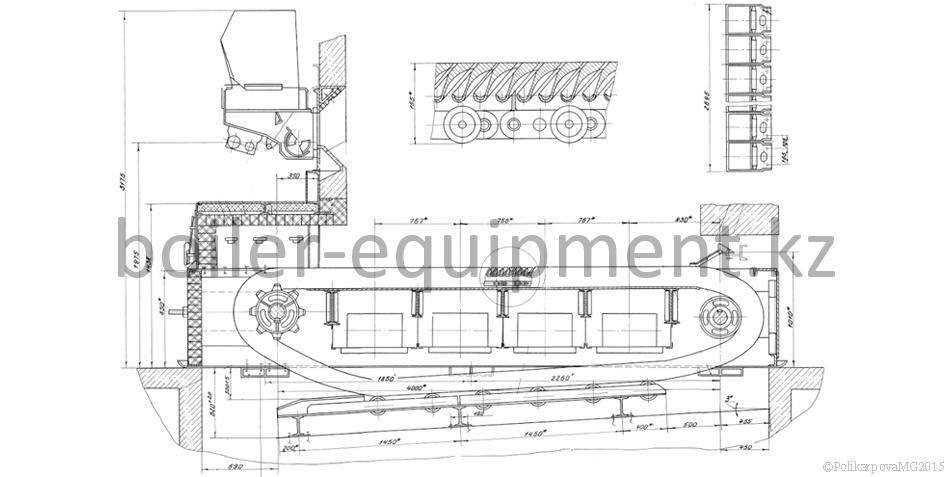

Чертежи
