Циклон ЦН-15-1400-1УП
Цена с НДС: 220000 q
Данный товар вы можете купить на нашем заводе.
Отправьте нам заявку и мы перезвоним вам в ближайшее время.
Циклон ЦН-15-1400-1УП
Циклон ЦН-15-1400-1УП используется для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха, выделяющихся при некоторых процессах производства (обжиг, агломерация, сушка, сжигание топлива и т.д.). Циклон ЦН-15 (пылеуловитель) применяется: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности, а также пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д.
Циклон ЦН-15-1400-1УП является самым простым видом пылеуловителей и работает используя действие центробежной силы. Циклон может использоваться для безотходного производства, так как некоторые виды пыли возможно подвергнуть вторичной переработке.
Циклон типа ЦН-15-1400-1УП не разрешено применять во взрывоопасных средах; не рекомендуется применять также для улавливания больших частиц пылей, особенно при небольших диаметрах циклонов. Степень очистки газов с помощью пылеуловителя во многом зависит от размера частиц пыли, чем больше их размеры, тем эффективней очистка.
Технические характеристики циклона ЦН-15-1400-1УП
| Типоразмер циклона ЦН 15 | Площадь сечения цилиндрической части корпуса, м² | Производительность, м³/час | Рабочий объем бункера, м³ | Масса, кг | |
| V = 2,5 м/с | При V = 4 м/с | ||||
| Циклон ЦН-15-1400-1УП | 1,538 | 13900 | 22200 | 1,42 | 2130 |
Условное обозначение циклона ЦН-15-1400-1УП
- Ц - обозначение циклона
- Н - обозначение конструкции НИИОгаза
- 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах)
- 1400 - обозначается внутренний диаметр цилиндрической части циклона ( в мм.);
- 1 - количество циклонов в группе
- У - камера очищенного газа - "улитка"
- П - пирамидальная форма бункера
Основные параметры циклона ЦН-15-1400-1УП
1. Температура очищаемого газа, °С не более 400
2. Давление (разрежение), кПа (кгс/м2) не более 5 (500)
3. Массовая концентрация пыли в очищаемом газе, г/м3:
- для слабослипающихся пылей не более 1000
- для среднеслипающихся пылей 250
4. Коэффициент гидравлического сопротивления:
- с "улиткой" - 175;
- для одиночных циклонов - 147.

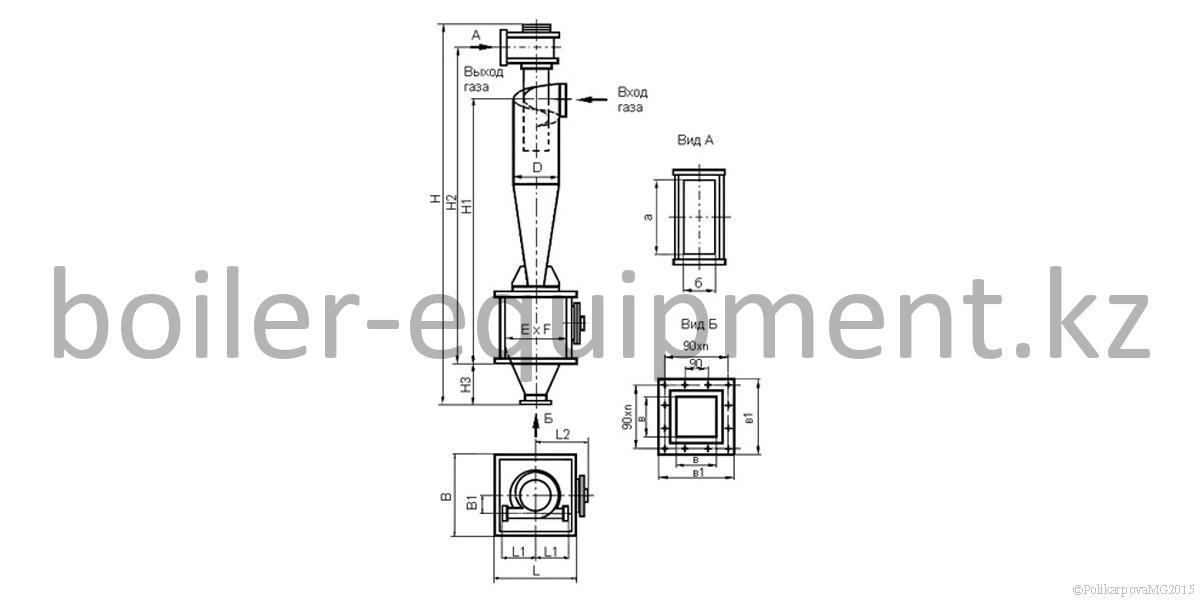

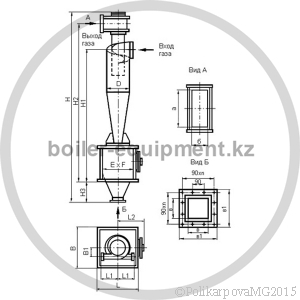

Габаритные и присоединительные размеры циклона ЦН 15-1400-1УП
| Наименование | L | B | H | H1 | H2 | H3 | D | D1 | E |
| Циклоны ЦН 15-1400-1УП | 1720 | 1720 | 9470 | 6603 |
7717 |
1260 | 1400 | 830 | 1600 |
| Наименование | F | a | b | L1 | L2 | B1 |
B |
B1 |
Масса, кг |
| Циклоны ЦН 15-1400-1УП | 1600 | 934 | 374 | 900 | 990 | 518 | 200 | 310 | 2130 |
Конструкция циклона ЦН-15-1400-1УП
Циклон ЦН являются самым простым видом пылеуловителя и работает используя действие центробежной силы.
Циклон ЦН-15-1400-1УП циклон одиночного исполнения с внутренним диаметром 1400 мм. С камерой очищенного воздуха в виде "улитки".
Циклон ЦН-15-1400-1УП производят с вращением потока газов "правого" типа.
Бункер циклона ЦН-15 делается в форме пирамиды.
В технической характеристике представлены значения производительности циклона ЦН 15, относящиеся к скорости в цилиндрической части циклона ЦН-15 (скорость составляет 2,5 и 4,0 м/с). В обычных условиях нормальной считается скорость 4,0 м/с. Скорость 2,5 м/с лучше всего принимать при работе с абразивной пылью.
В зависимости от температуры вокруг циклона ЦН 15, его производят из углеродистой стали (температура менее -40°С) и низколегированной стали (при температуре ниже -40°С).
Конфигурация циклона ЦН 15 рассчитана на температуру до 400°С и разряжение 5 кПа.
Котельный завод "Энергия-К" производит и реализует модульные котельные различных моделей. Купить циклоны ЦН 15-1400-1УП можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
Чертежи
