Циклоны ЦН 15-300-1УП
Циклон ЦН-15-300-1УП осуществляет очистку аспирационного воздуха и сухую очистку газов и воздуха, которые выделяются при процессах производства - обжиг, агломерация, сушка, сжигание топлива.
Циклон ЦН-15 (пылеуловитель) применяется: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности. Пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д.
Технические характеристики циклона ЦН-15-300-1УП
| Типоразмер циклона ЦН 15 | Площадь сечения цилиндрической части корпуса, м² | Производительность, м³/час | Рабочий объем бункера, м³ | Масса, кг | |
| V = 2,5 м/с | При V = 4 м/с | ||||
| Циклон ЦН-15-300-1УП | 0,07 | 630 | 1000 | 0,1 | 170 |
Конструкция циклона ЦН-15-300-1УП
Циклон ЦН-15-300-1УП циклон одиночного исполнения с внутренним диаметром 300 мм. С камерой очищенного воздуха в виде "улитки".
Конфигурация циклона ЦН 15 рассчитана на температуру до 400°С и разряжение 5 кПа.
От температуры вокруг циклона ЦН 15 зависит выбор материала для его изготовления. При температуре менее -40°С циклон производят из углеродистой стали, если температура ниже -40°С используют низколегированную сталь.
Конфигурация циклона ЦН 15 рассчитана на температуру до 400°С и разряжение 5 кПа.
Условное обозначение циклона ЦН-15-300-1УП
- Ц - обозначение циклона
- Н - обозначение конструкции НИИОгаза
- 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах)
- 300 - обозначается внутренний диаметр цилиндрической части циклона ( в мм.);
- 1 - количество циклонов в группе
- У - камера очищенного газа - "улитка"
- П - пирамидальная форма бункера
Основные параметры циклона ЦН-15-300-1УП
1. Температура очищаемого газа, °С не более 400
2. Давление (разрежение), кПа (кгс/м2) не более 5 (500)
3. Массовая концентрация пыли в очищаемом газе, г/м3:
- для слабослипающихся пылей не более 1000
- для среднеслипающихся пылей 250
4. Коэффициент гидравлического сопротивления:
- с "улиткой" - 175;
- для одиночных циклонов - 147.
Принцип действия циклона ЦН-15-300-1УП
Поток запылённого газа вводится в циклон через входной патрубок тангенциально в верхней части. В аппарате формируется вращающийся поток газа, направленный вниз, к конической части аппарата. Вследствие силы инерции (центробежной силы) частицы пыли выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли. Очищенный от пыли газовый поток затем двигается снизу вверх и выводится из циклона через соосную выхлопную трубу.

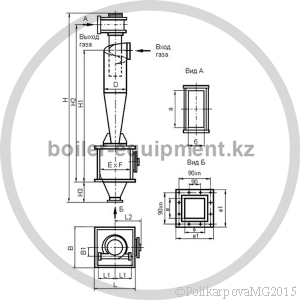

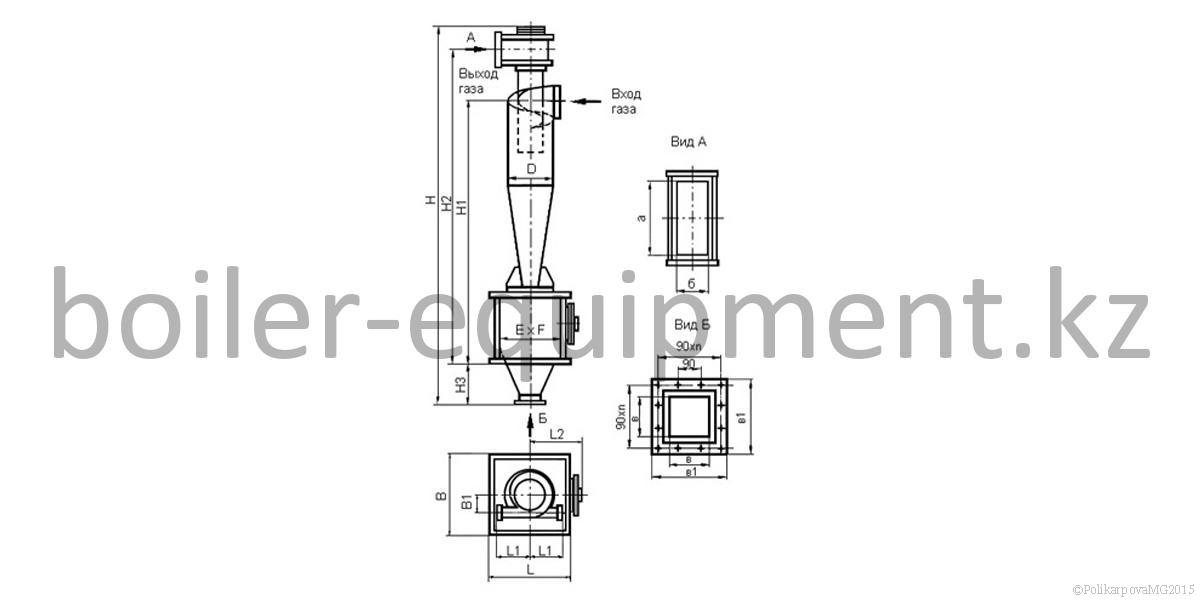

Габаритные и присоединительные размеры циклона ЦН 15-300-1УП
| Наименование | L | B | H | H1 | H2 | H3 | D | D1 | E |
| Циклоны ЦН 15-300-1УП | 692 | 692 | 2493 | 1770 |
2003 |
360 | 300 | 172 | 600 |
| Наименование | F | a | b | L1 | L2 | B1 |
B |
B1 |
Масса, кг |
| Циклоны ЦН 15-300-1УП | 600 | 206 | 86 | 230 | 489 | 111 | 200 | 310 | 170 |
Котельный завод "Энергия-К" производит и реализует модульные котельные различных моделей. Купить циклоны ЦН-15-300-1УП можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
Чертежи
