ЦН-15-400-4УП
Цена с НДС: 114500 q
Данный товар вы можете купить на нашем заводе.
Отправьте нам заявку и мы перезвоним вам в ближайшее время.
Циклоны ЦН 15-400-4УП
Циклон ЦН-15-400-УП осуществляет очистку аспирационного воздуха и сухую очистку газов и воздуха, которые выделяются при процессах производства - обжиг, агломерация, сушка, сжигание топлива.
Циклон ЦН-15-400-4УП (пылеуловитель) применяется: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности. Пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д.
Технические характеристики циклона ЦН-15-400-4УП
| Типоразмер циклона ЦН 15 | Площадь сечения цилиндрической части корпуса, м² | Производительность, м³/час | Рабочий объем бункера, м³ | Масса, кг | |
| V = 2,5 м/с | При V = 4 м/с | ||||
| Циклон ЦН-15-400-4УП | 0,5 | 4500 | 7200 | 0,54 | 820 |
Конструкция циклона ЦН-15-400-4УП
Циклон ЦН являются самым простым видом пылеуловителя и работает используя действие центробежной силы.
Циклон ЦН-15-400-4УП циклон одиночного исполнения с внутренним диаметром 300 мм. С камерой очищенного воздуха в виде "улитки".
Циклон ЦН-15-400-4УП производят с вращением потока газов "правого" типа.
Бункер циклона ЦН-15 делается в форме пирамиды.
В технической характеристике представлены значения производительности циклона ЦН 15, относящиеся к скорости в цилиндрической части циклона ЦН-15 (скорость составляет 2,5 и 4,0 м/с). В обычных условиях нормальной считается скорость 4,0 м/с. Скорость 2,5 м/с лучше всего принимать при работе с абразивной пылью.
От температуры вокруг циклона ЦН 15 зависит выбор материала для его изготовления. При температуре менее -40°С циклон производят из углеродистой стали, если температура ниже -40°С используют низколегированную сталь.
Условное обозначение циклона ЦН-15-400-4УП
- Ц - обозначение циклона
- Н - обозначение конструкции НИИОгаза
- 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах)
- 400 - обозначается внутренний диаметр цилиндрической части циклона ( в мм.);
- 4 - количество циклонов в группе
- У - камера очищенного газа - "улитка"
- П - пирамидальная форма бункера
Основные параметры циклона ЦН-15-400-4УП
1. Температура очищаемого газа, °С не более 400
2. Давление (разрежение), кПа (кгс/м2) не более 5 (500)
3. Массовая концентрация пыли в очищаемом газе, г/м3:
- для слабослипающихся пылей не более 1000
- для среднеслипающихся пылей 250
4. Коэффициент гидравлического сопротивления:
- с "улиткой" - 175;
- для одиночных циклонов - 147.
Принцип действия циклона ЦН-15-400-4УП
Поток запылённого газа вводится в циклон через входной патрубок тангенциально в верхней части. В аппарате формируется вращающийся поток газа, направленный вниз, к конической части аппарата. Вследствие силы инерции (центробежной силы) частицы пыли выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли. Очищенный от пыли газовый поток затем двигается снизу вверх и выводится из циклона через соосную выхлопную трубу.

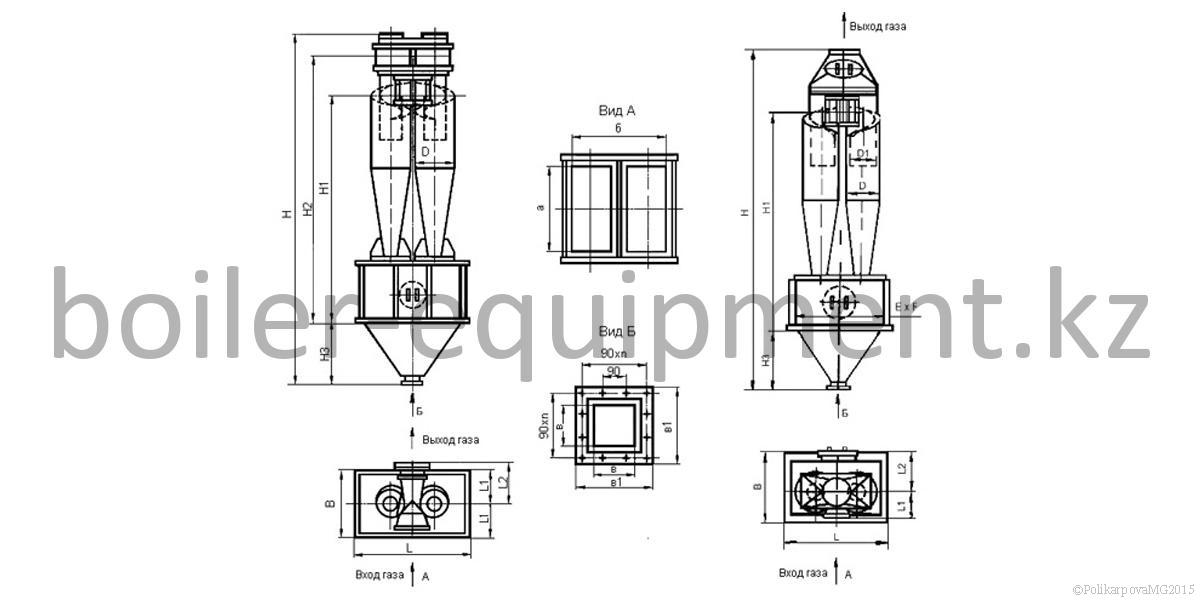

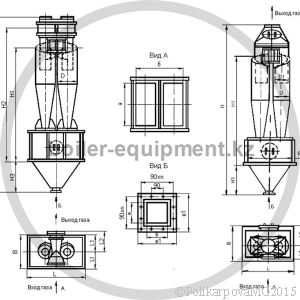

Габаритные и присоединительные размеры циклона ЦН 15-400-4УП
| Наименование | L | B | H | H1 | H2 | H3 | D | D1 | E |
| Циклон ЦН 15-400-4УП | 1006 | 1170 | 3450 | 2312 | 2627 | 660 | 300 | 172 | 800 |
| Наименование | F | a | b | L1 | L2 |
B |
B1 |
Масса, кг |
| Циклон ЦН 15-400-4УП | 1000 | 474 | 274 | 510 | 590 | 200 | 310 | 820 |
Котельный завод "Энергия-К" производит и реализует модульные котельные различных моделей. Купить циклоны ЦН-15-400-4УП можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
Чертежи
