ЦН-15-500-8УП
Цена с НДС: 345500 q
Данный товар вы можете купить на нашем заводе.
Отправьте нам заявку и мы перезвоним вам в ближайшее время.
Циклоны ЦН 15-500-8УП
Циклон ЦН-15-500-8УП осуществляет очистку аспирационного воздуха и сухую очистку газов и воздуха, которые выделяются при процессах производства - обжиг, агломерация, сушка, сжигание топлива.
Циклон ЦН-15-500-8УП (пылеуловитель) применяется: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности. Пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д.
Технические характеристики циклона ЦН-15-500-8УП
| Типоразмер циклона ЦН 15 | Площадь сечения цилиндрической части корпуса, м² | Производительность, м³/час | Рабочий объем бункера, м³ | Масса, кг | |
| V = 2,5 м/с | При V = 4 м/с | ||||
| Циклон ЦН-15-500-8УП | 1,568 | 14100 | 22600 | 2,33 | 2720 |
Конструкция циклона ЦН-15-500-8УП
Циклон ЦН являются самым простым видом пылеуловителя и работает используя действие центробежной силы.
Циклон ЦН-15-500-8УП циклон одиночного исполнения с внутренним диаметром 500 мм. С камерой очищенного воздуха в виде "улитки".
Циклон ЦН-15-500-8УП производят с вращением потока газов "правого" типа.
Бункер циклона ЦН-15 делается в форме пирамиды.
В технической характеристике представлены значения производительности циклона ЦН 15, относящиеся к скорости в цилиндрической части циклона ЦН-15 (скорость составляет 2,5 и 4,0 м/с). В обычных условиях нормальной считается скорость 4,0 м/с. Скорость 2,5 м/с лучше всего принимать при работе с абразивной пылью.
Условное обозначение циклона ЦН-15-500-8УП
- Ц - обозначение циклона
- Н - обозначение конструкции НИИОгаза
- 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах)
- 500 - обозначается внутренний диаметр цилиндрической части циклона ( в мм.);
- 8 - количество циклонов в группе
- У - камера очищенного газа - "улитка"
- П - пирамидальная форма бункера
Основные параметры циклона ЦН-15-500-8УП
1. Температура очищаемого газа, °С не более 400
2. Давление (разрежение), кПа (кгс/м2) не более 5 (500)
3. Массовая концентрация пыли в очищаемом газе, г/м3:
- для слабослипающихся пылей не более 1000
- для среднеслипающихся пылей 250
4. Коэффициент гидравлического сопротивления:
- с "улиткой" - 175;
- для одиночных циклонов - 147.
Габаритные и присоединительные размеры циклона ЦН 15-500-8УП
| Наименование | L | B | H | H1 | H2 | H3 | D | D1 | E |
| Циклон ЦН 15-500-8УП | 2300 | 2024 | 4366 | 2465 | 2860 | 1310 | 500 | 290 | 2150 |
| Наименование | F | a | b | L1 | L2 |
B |
B1 |
Масса, кг |
| Циклон ЦН 15-500-8УП | 1850 | 1188 | 340 | 1230 | 580 | 300 | 440 | 3032 |
Котельный завод "Энергия-К" производит и реализует модульные котельные различных моделей. Купить циклоны ЦН-15-500-8УП можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.

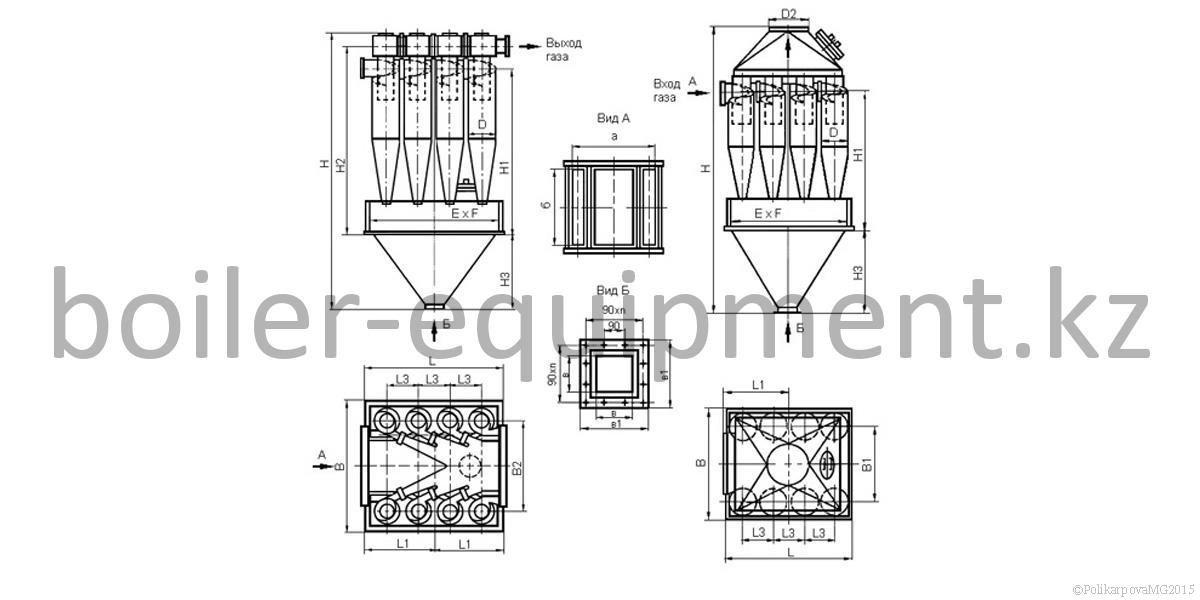

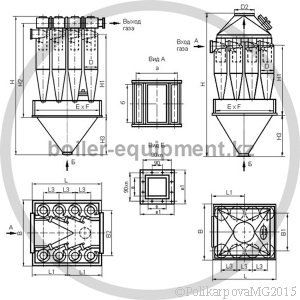

Чертежи
