ЦН-15-600-4СП
Цена с НДС: 190500 q
Данный товар вы можете купить на нашем заводе.
Отправьте нам заявку и мы перезвоним вам в ближайшее время.
Циклон ЦН-15-600-4СП
Циклон ЦН-15-600-4СП используется для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха, выделяющихся при некоторых процессах производства (обжиг, агломерация, сушка, сжигание топлива и т.д.). Циклон ЦН-15 (пылеуловитель) применяется: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности, а также пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д.
Циклон ЦН-15-600-4СП является самым простым видом пылеуловителей и работает используя действие центробежной силы. Циклон может использоваться для безотходного производства, так как некоторые виды пыли возможно подвергнуть вторичной переработке.
Циклон типа ЦН-15-600-4СП не разрешено применять во взрывоопасных средах; не рекомендуется применять также для улавливания больших частиц пылей, особенно при небольших диаметрах циклонов. Степень очистки газов с помощью пылеуловителя во многом зависит от размера частиц пыли, чем больше их размеры, тем эффективней очистка.
Технические характеристики циклона ЦН-15-600-4СП
| Типоразмер циклона ЦН 15 | Площадь сечения цилиндрической части корпуса, м² | Производительность, м³/час | Рабочий объем бункера, м³ | Масса, кг | |
| V = 2,5 м/с | При V = 4 м/с | ||||
| Циклон ЦН-15-600-4СП | 1,128 | 10200 | 16300 | 1,11 | 1550 |
Условное обозначение циклона ЦН-15-600-4СП
- Ц - обозначение циклона;
- Н - обозначение конструкции НИИОгаза;
- 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах);
- 600 - внутренний диаметр цилиндрической части циклона ( в мм.);
- 4 - количество циклонов в группе;
- С - камера очищенного газа - сборника;
- П - пирамидальная форма бункера.
Основные параметры циклона ЦН-15-600-4СП
1. Температура очищаемого газа, °С не более 400.
2. Давление (разрежение), кПа (кгс/м2) не более 5 (500).
3. Массовая концентрация пыли в очищаемом газе, г/м3:
- для слабослипающихся пылей не более 1000;
- для среднеслипающихся пылей 250.
4. Коэффициент гидравлического сопротивления:
- со сборником - 182.

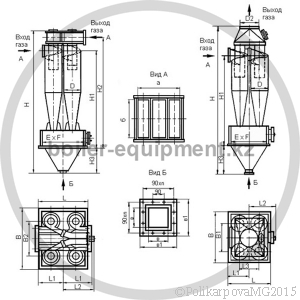

Габаритные и присоединительные размеры циклона ЦН 15-600-4СП
| Наименование | L | B | H | H1 | H2 | H3 | D | D1 | E |
| Циклон ЦН 15-600-4СП | 1335 | 1605 | 5000 | 3120 | - | 1060 | 600 | 350 | 1150 |
| Наименование | F | a | b | L1 | L2 |
B |
B1 |
Масса, кг |
| Циклон ЦН 15-600-4СП | 1450 | 682 | 406 | 740 | 772 | 200 | 310 | 1550 |
Котельный завод "Энергия-К" производит и реализует модульные котельные различных моделей. Купить циклоны ЦН-15-600-4СП можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
Чертежи
