ЦН-15-700-2УП
Цена с НДС: 147500 q
Данный товар вы можете купить на нашем заводе.
Отправьте нам заявку и мы перезвоним вам в ближайшее время.
Циклоны ЦН 15-700-2УП
Циклон ЦН-15-700-2УП осуществляет очистку аспирационного воздуха и сухую очистку газов и воздуха, которые выделяются при процессах производства - обжиг, агломерация, сушка, сжигание топлива.
Циклон ЦН-15-700-2УП (пылеуловитель) применяется: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности. Пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д.
Технические характеристики циклона ЦН-15-700-2УП
| Типоразмер циклона ЦН 15 | Площадь сечения цилиндрической части корпуса, м² | Производительность, м³/час | Рабочий объем бункера, м³ | Масса, кг | |
| V = 2,5 м/с | При V = 4 м/с | ||||
| Циклон ЦН-15-700-2УП | 0,768 | 6900 | 11100 | 0,83 | 1120 |
Конструкция циклона ЦН-15-700-2УП
Циклон ЦН являются самым простым видом пылеуловителя и работает используя действие центробежной силы.
Циклон ЦН-15-700-2УП циклон одиночного исполнения с внутренним диаметром 700 мм. С камерой очищенного воздуха в виде "улитки".
Циклон ЦН-15-700-2УП производят с вращением потока газов "правого" типа.
Бункер циклона ЦН-15 делается в форме пирамиды.
В технической характеристике представлены значения производительности циклона ЦН 15, относящиеся к скорости в цилиндрической части циклона ЦН-15 (скорость составляет 2,5 и 4,0 м/с). В обычных условиях нормальной считается скорость 4,0 м/с. Скорость 2,5 м/с лучше всего принимать при работе с абразивной пылью
В зависимости от температуры вокруг циклона ЦН 15, его производят из углеродистой стали (температура менее -40°С) и низколегированной стали (при температуре ниже -40°С)
Конфигурация циклона ЦН 15 рассчитана на температуру до 400°С и разряжение 5 кПа.
Условное обозначение циклона ЦН-15-700-2УП
- Ц - обозначение циклона
- Н - обозначение конструкции НИИОгаза
- 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах)
- 600 - обозначается внутренний диаметр цилиндрической части циклона ( в мм.);
- 2 - количество циклонов в группе
- У - камера очищенного газа - "улитка"
- П - пирамидальная форма бункера
Основные параметры циклона ЦН-15-700-2УП
1. Температура очищаемого газа, °С не более 400
2. Давление (разрежение), кПа (кгс/м2) не более 5 (500)
3. Массовая концентрация пыли в очищаемом газе, г/м3:
- для слабослипающихся пылей не более 1000
- для среднеслипающихся пылей 250
4. Коэффициент гидравлического сопротивления:
- с "улиткой" - 175;
- для одиночных циклонов - 147.

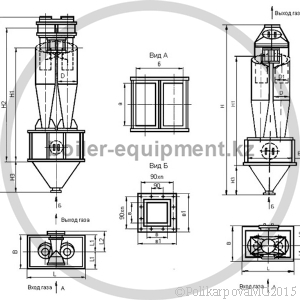

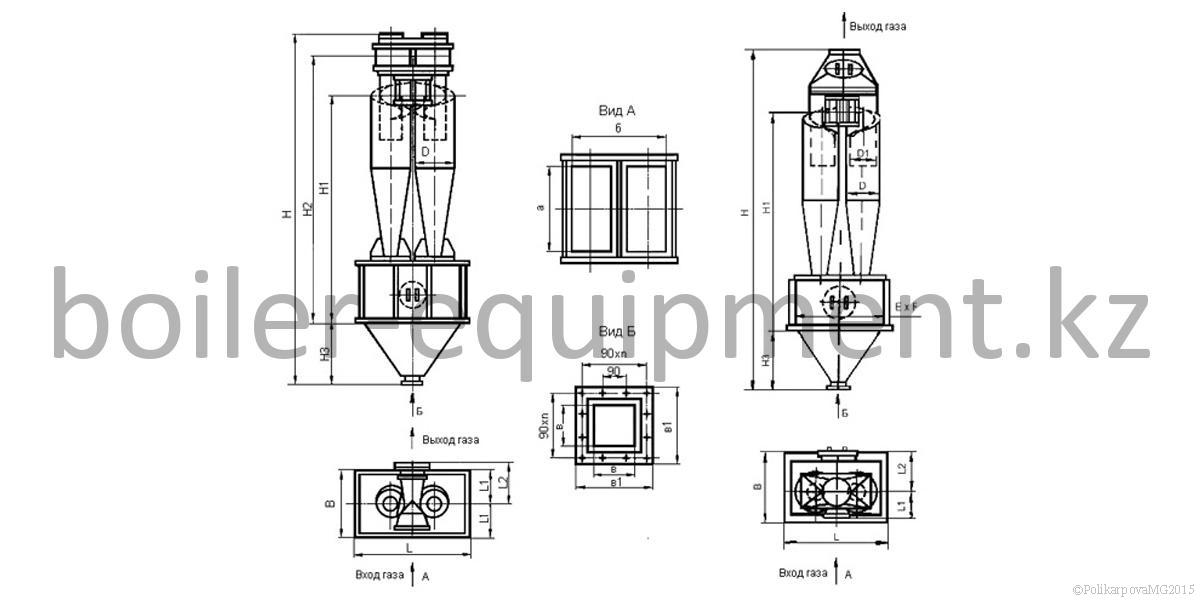

Габаритные и присоединительные размеры циклона ЦН 15-700-2УП
| Наименование | L | B | H | H1 | H2 | H3 | D | D1 | E |
| Циклон ЦН 15-700-2УП | 1555 | 1020 | 5488 | 3612 | 4166 | 1060 | 700 | 410 | 1400 |
| Наименование | F | a | b | L1 | L2 |
B |
B1 |
Масса, кг |
| Циклон ЦН 15-700-2УП | 800 | 472 | 398 | 480 | 590 | 200 | 310 | 1120 |
Котельный завод "Энергия-К" производит и реализует модульные котельные различных моделей. Купить циклоны ЦН-15-700-2УП можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
Чертежи
