Циклоны ЦН 15-800-2УП

Циклон ЦН-15-800-2УП осуществляет очистку аспирационного воздуха и сухую очистку газов и воздуха, которые выделяются при процессах производства - обжиг, агломерация, сушка, сжигание топлива.

Циклон ЦН-15-800-2УП (пылеуловитель) применяется: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности. Пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д.

Технические характеристики циклона ЦН-15-800-2УП

Типоразмер циклона ЦН 15	Площадь сечения цилиндрической части корпуса, м²	Производительность, м³/час		Рабочий объем бункера, м³	Масса, кг
Типоразмер циклона ЦН 15	Площадь сечения цилиндрической части корпуса, м²	V = 2,5 м/с	При V = 4 м/с	Рабочий объем бункера, м³	Масса, кг
Циклон ЦН-15-800-2УП	1,004	9000	14400	1,15	1440

Конструкция циклона ЦН-15-800-2УП

Циклон ЦН являются самым простым видом пылеуловителя и работает используя действие центробежной силы.

Циклон ЦН-15-800-2УП циклон одиночного исполнения с внутренним диаметром 800 мм. С камерой очищенного воздуха в виде "улитки".

Циклон ЦН-15-800-2УП производят с вращением потока газов "правого" типа.

Бункер циклона ЦН-15 делается в форме пирамиды.

В технической характеристике представлены значения производительности циклона ЦН 15, относящиеся к скорости в цилиндрической части циклона ЦН-15 (скорость составляет 2,5 и 4,0 м/с). В обычных условиях нормальной считается скорость 4,0 м/с. Скорость 2,5 м/с лучше всего принимать при работе с абразивной пылью.

В зависимости от температуры вокруг циклона ЦН 15, его производят из углеродистой стали (температура менее -40°С) и низколегированной стали (при температуре ниже -40°С).

Конфигурация циклона ЦН 15 рассчитана на температуру до 400°С и разряжение 5 кПа.

Условное обозначение циклона ЦН-15-800-2УП

Ц - обозначение циклона
Н - обозначение конструкции НИИОгаза
15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах)
800 - обозначается внутренний диаметр цилиндрической части циклона ( в мм.);
2 - количество циклонов в группе
У - камера очищенного газа - "улитка"
П - пирамидальная форма бункера

Основные параметры циклона ЦН-15-800-2УП

1. Температура очищаемого газа, °С не более 400

2. Давление (разрежение), кПа (кгс/м²) не более 5 (500)

3. Массовая концентрация пыли в очищаемом газе, г/м³:

для слабослипающихся пылей не более 1000
для среднеслипающихся пылей 250

4. Коэффициент гидравлического сопротивления:

с "улиткой" - 175;
для одиночных циклонов - 147.

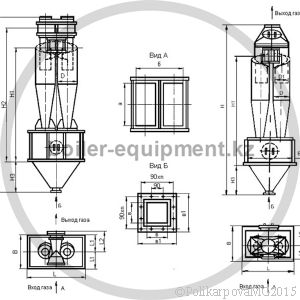

Габаритные и присоединительные размеры циклона ЦН 15-800-2УП

Наименование	L	B	H	H1	H2	H3	D	D1	E
Циклон ЦН 15-800-2УП	1750	1118	6204	4115	4749	1160	800	470	1600

Наименование	F	a	b	L1	L2	B	B1	Масса, кг
Циклон ЦН 15-800-2УП	900	538	450	540	641	200	310	1440
