Типы паровых котлов
Рассматривая современные стационарные котлы, с точки зрения различия в технологии монтажа, можно разбить их на следующие типы паровых котлов:
- котлы жаротрубные;
- котлы горизонтально-водотрубные;
- котлы вертикальноводотрубные;
- котлы специальные прямоточные.

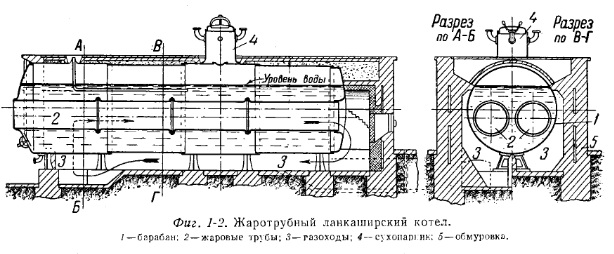

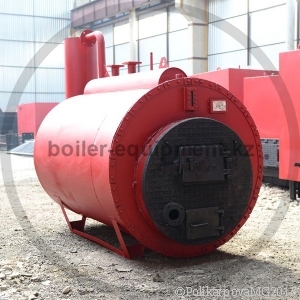

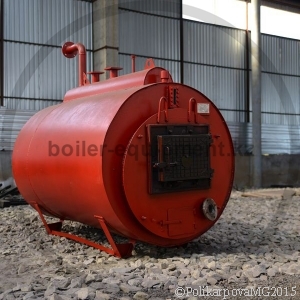

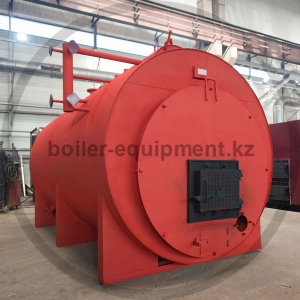

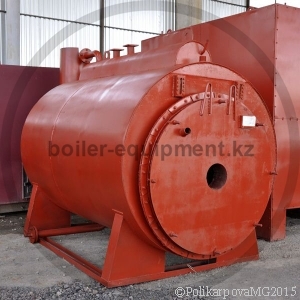

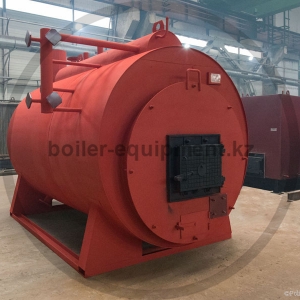

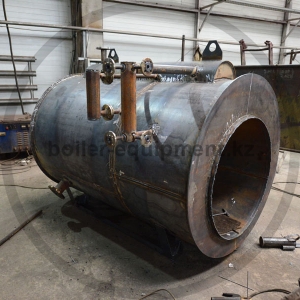

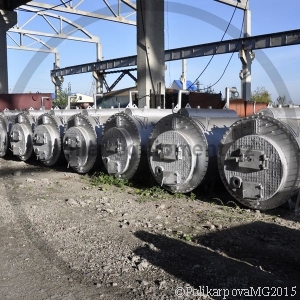

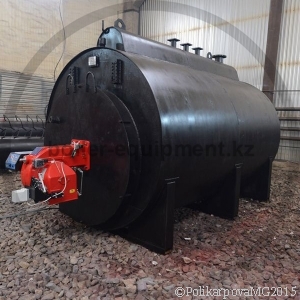

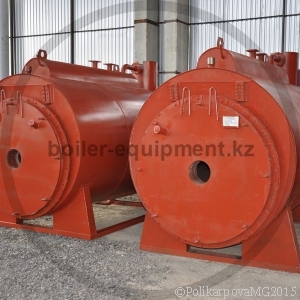

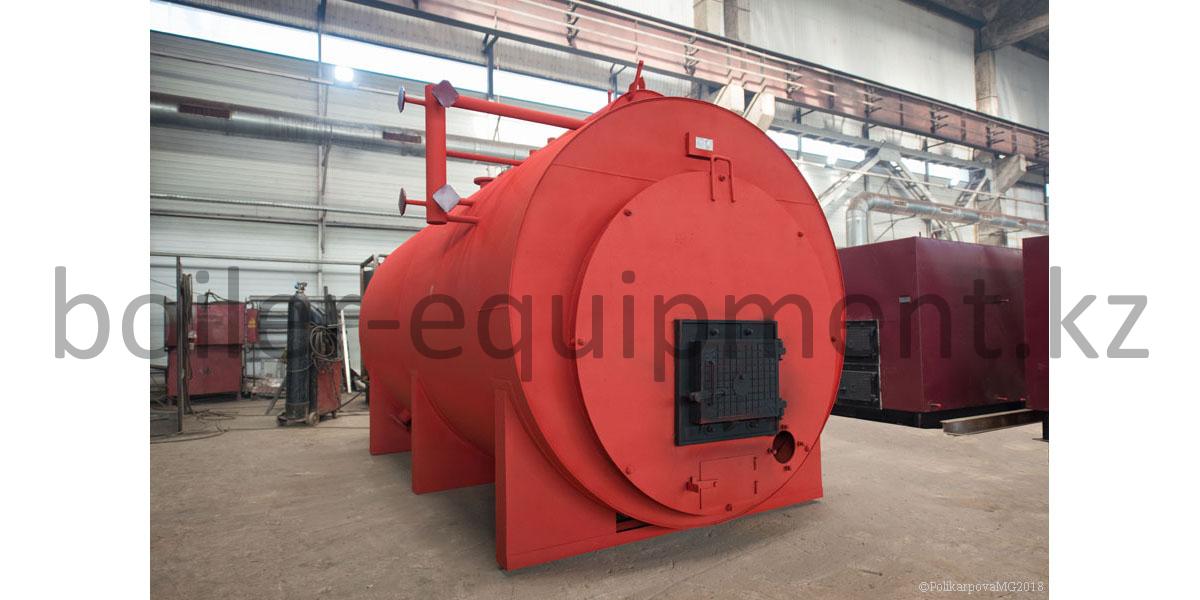

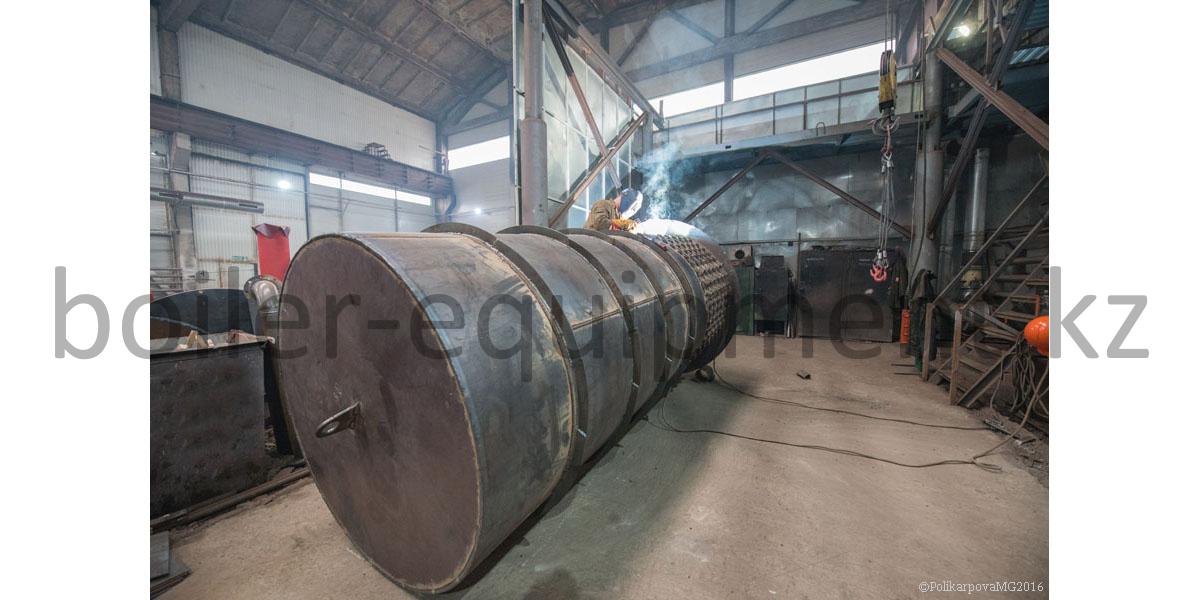

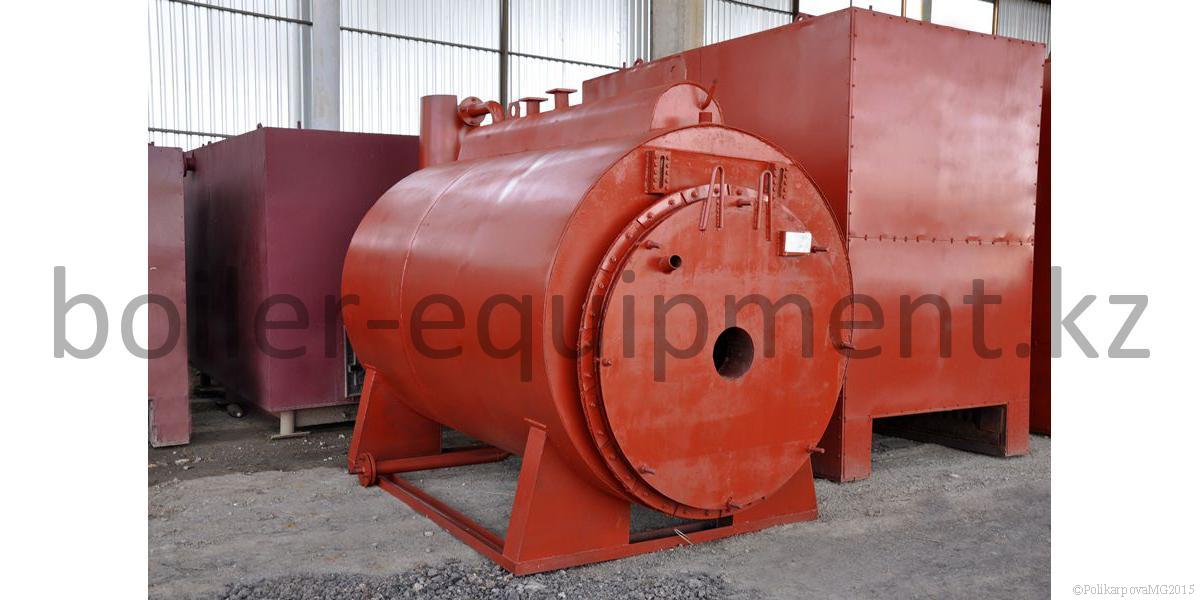

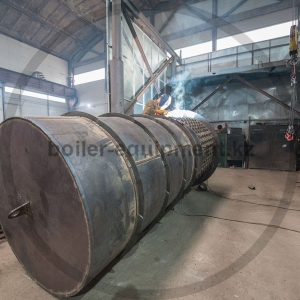

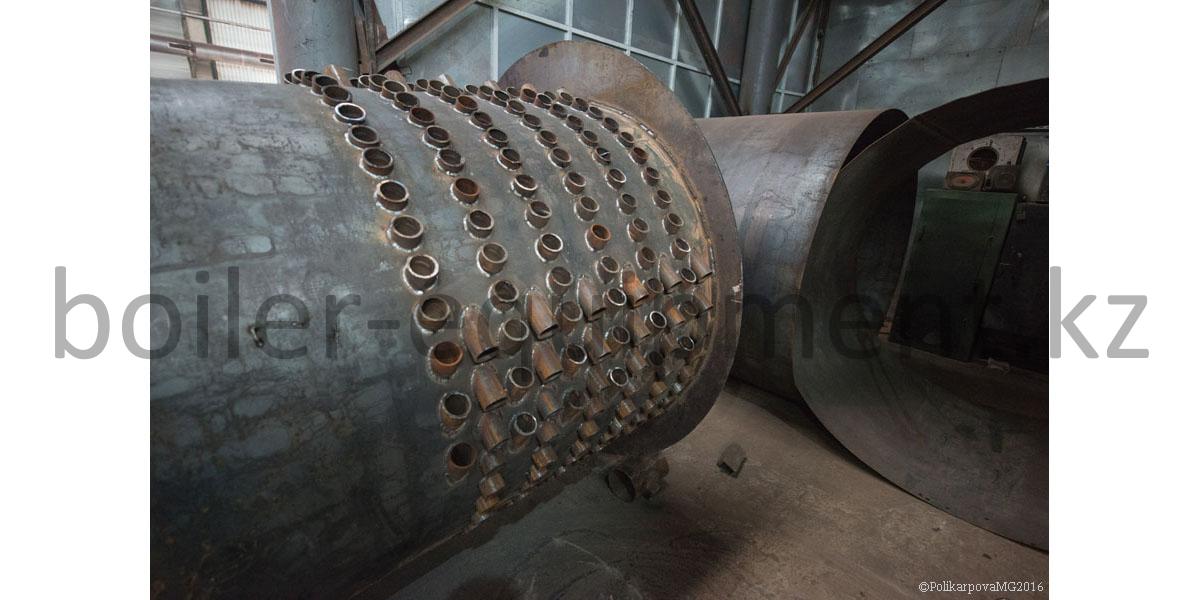

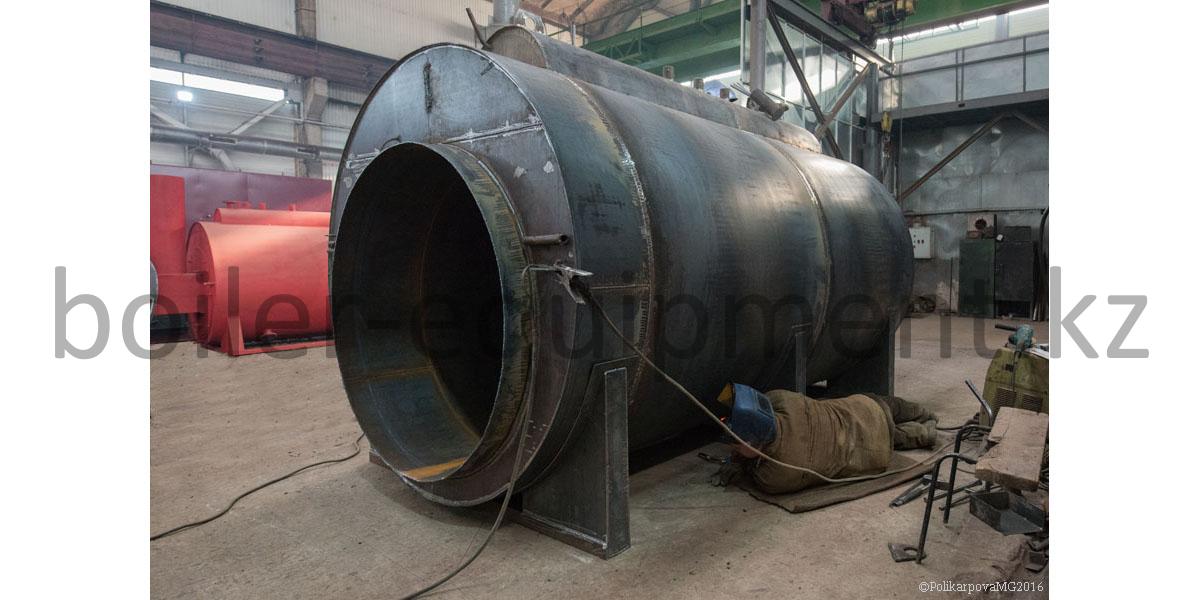

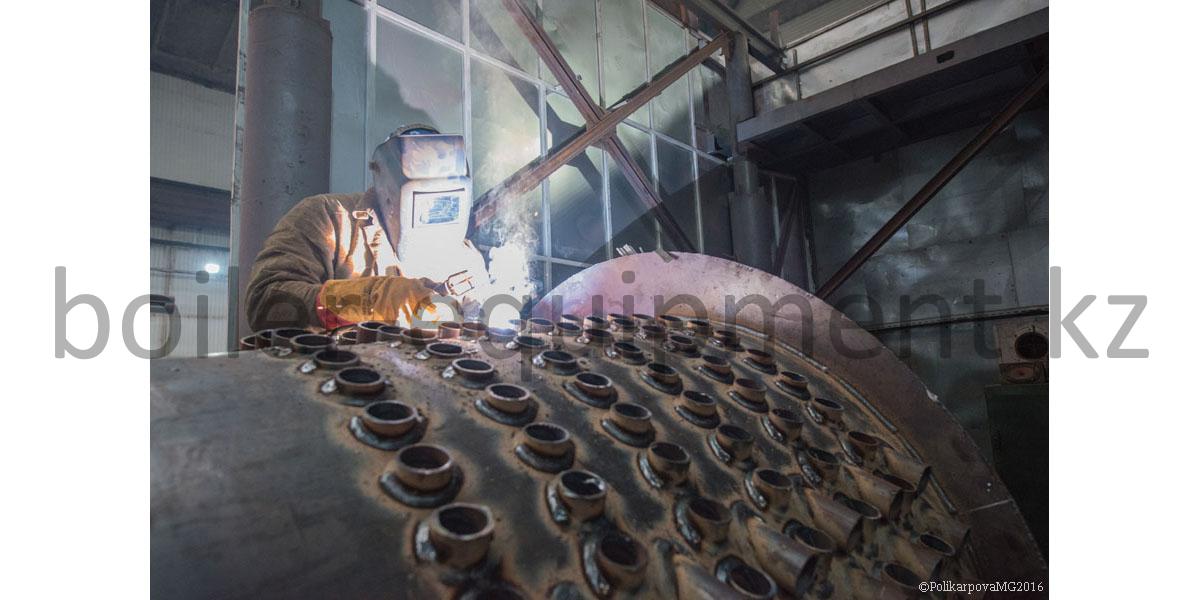

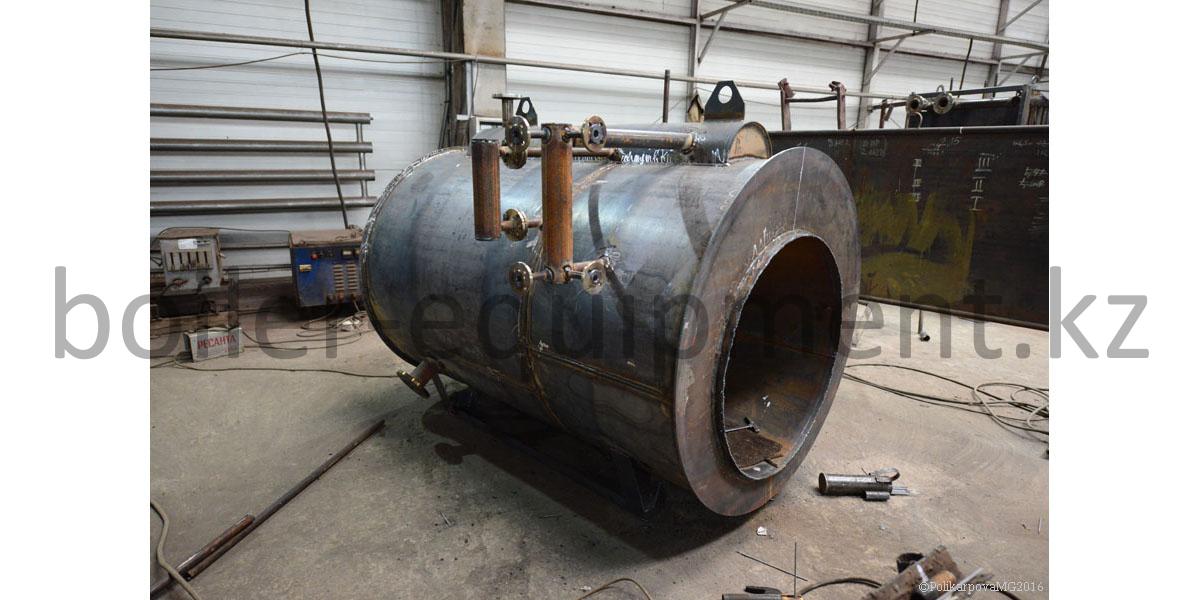

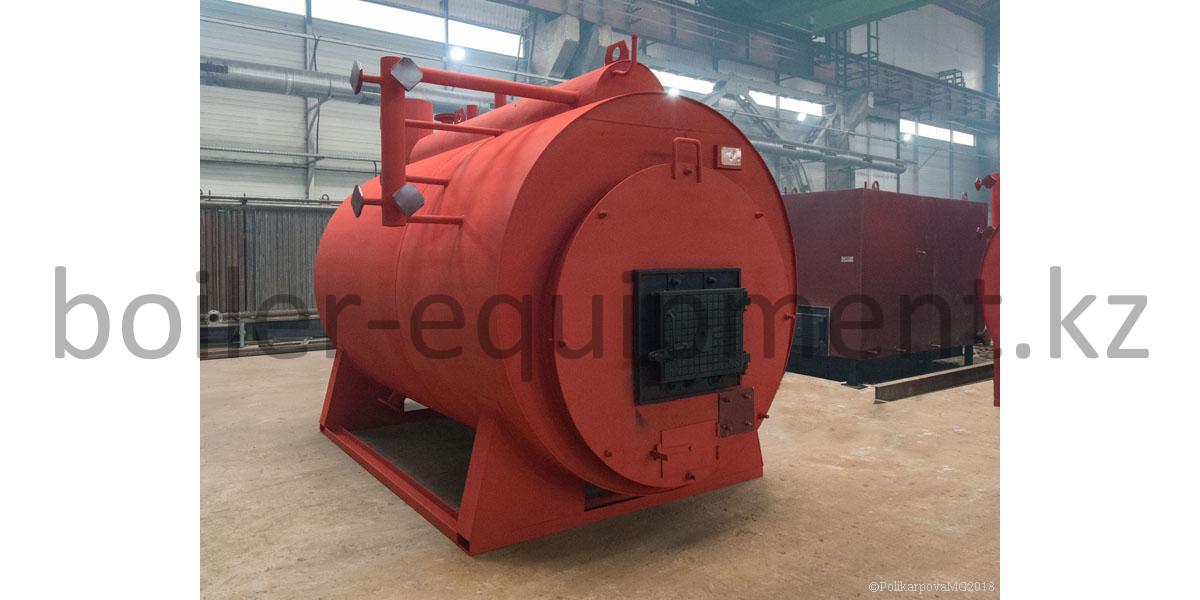

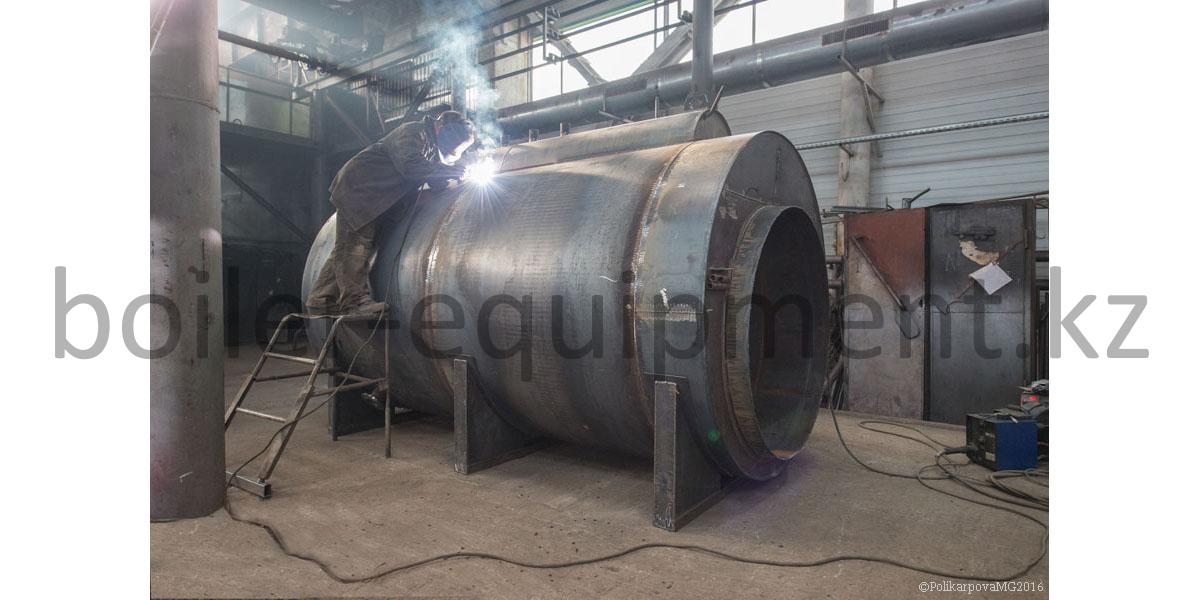

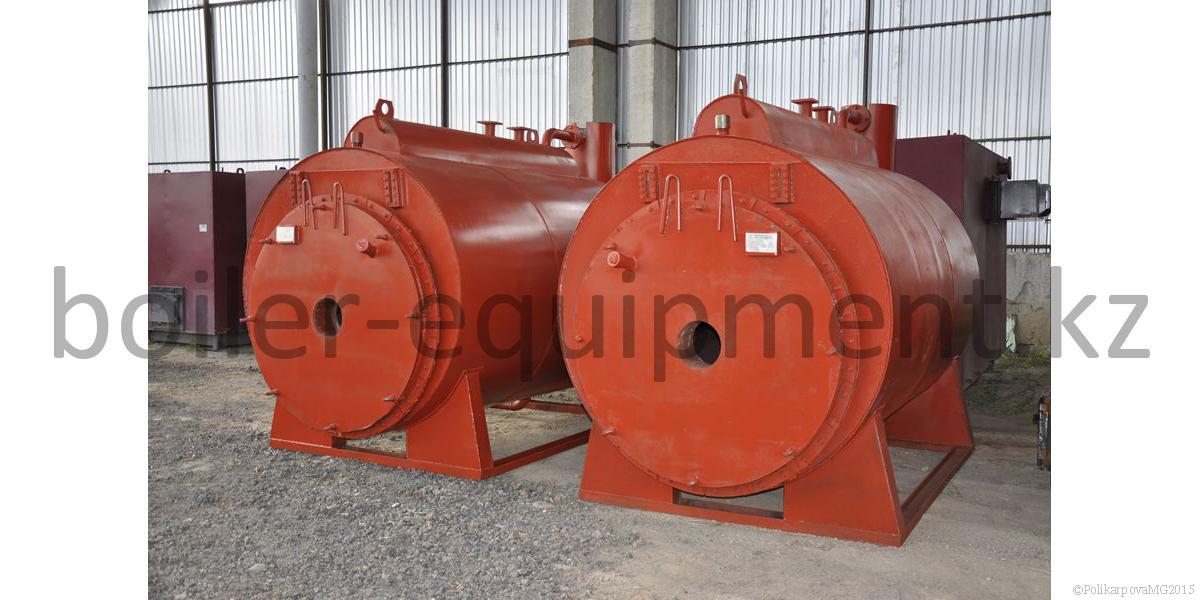

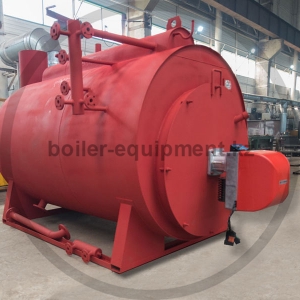

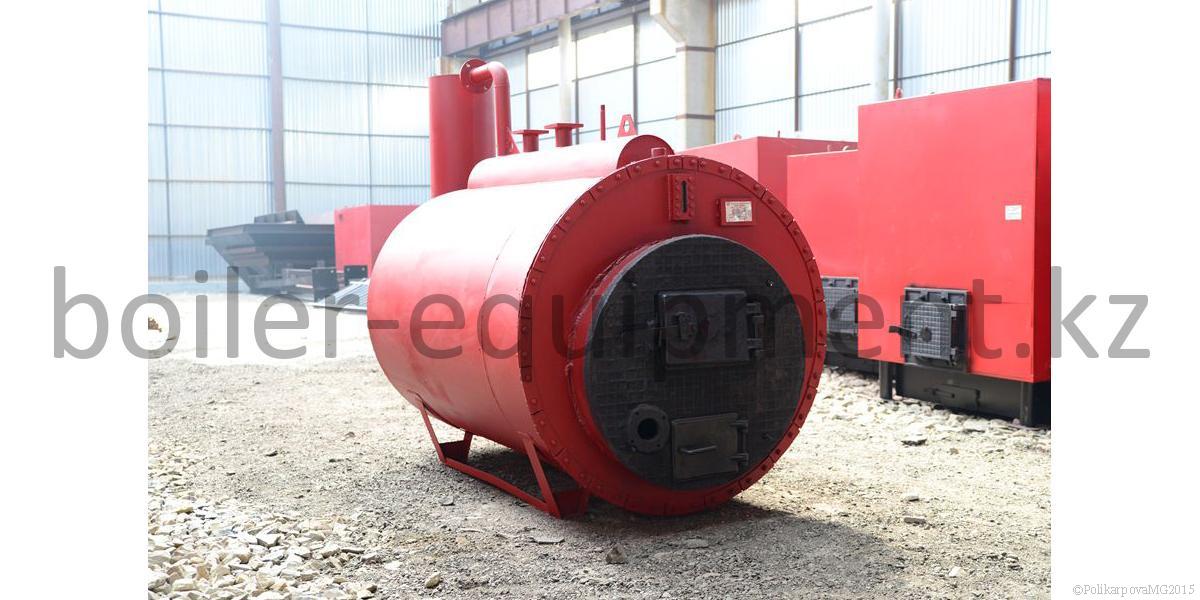

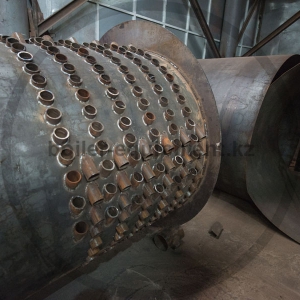

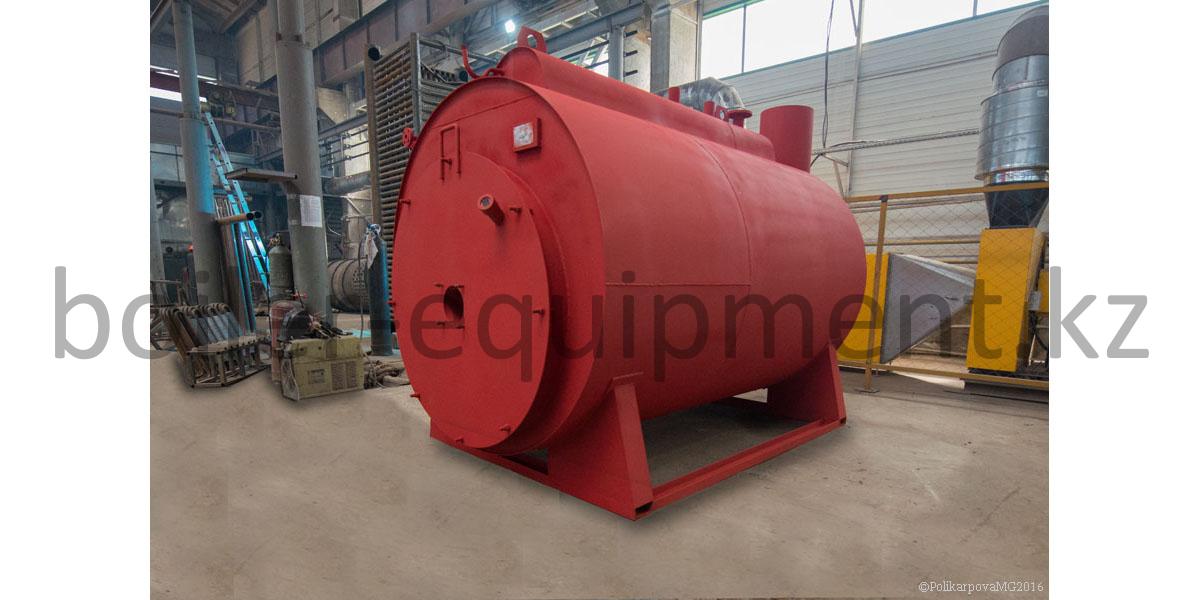

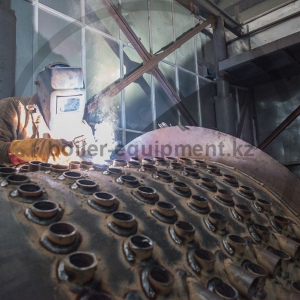

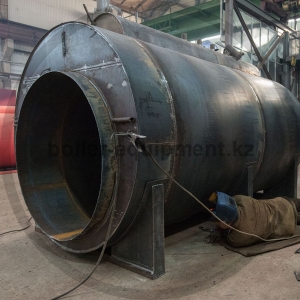

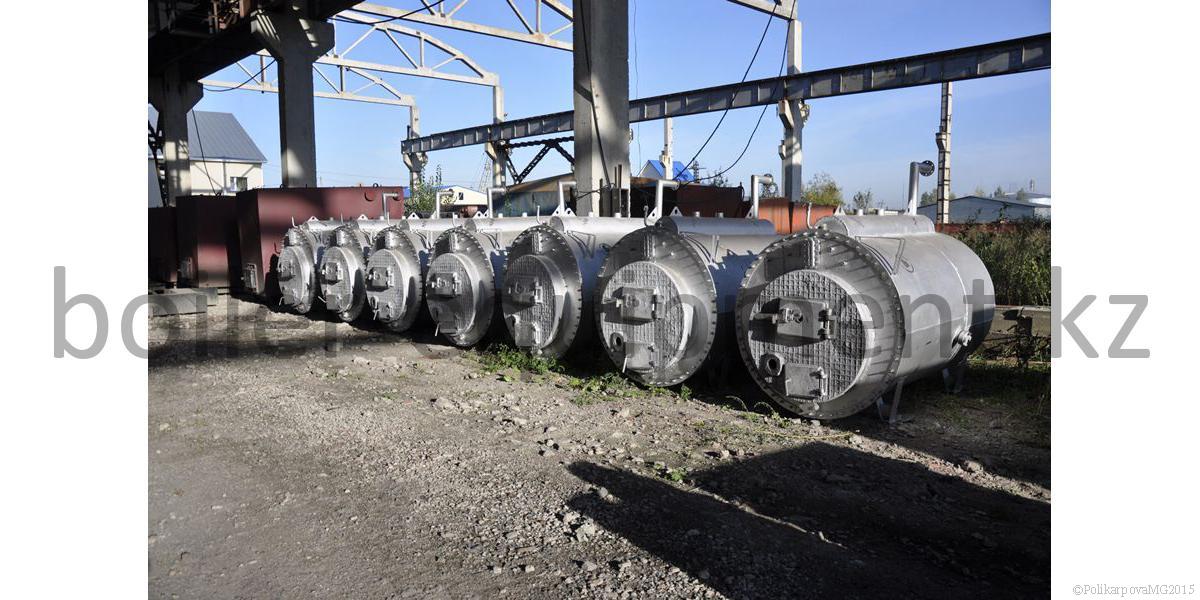

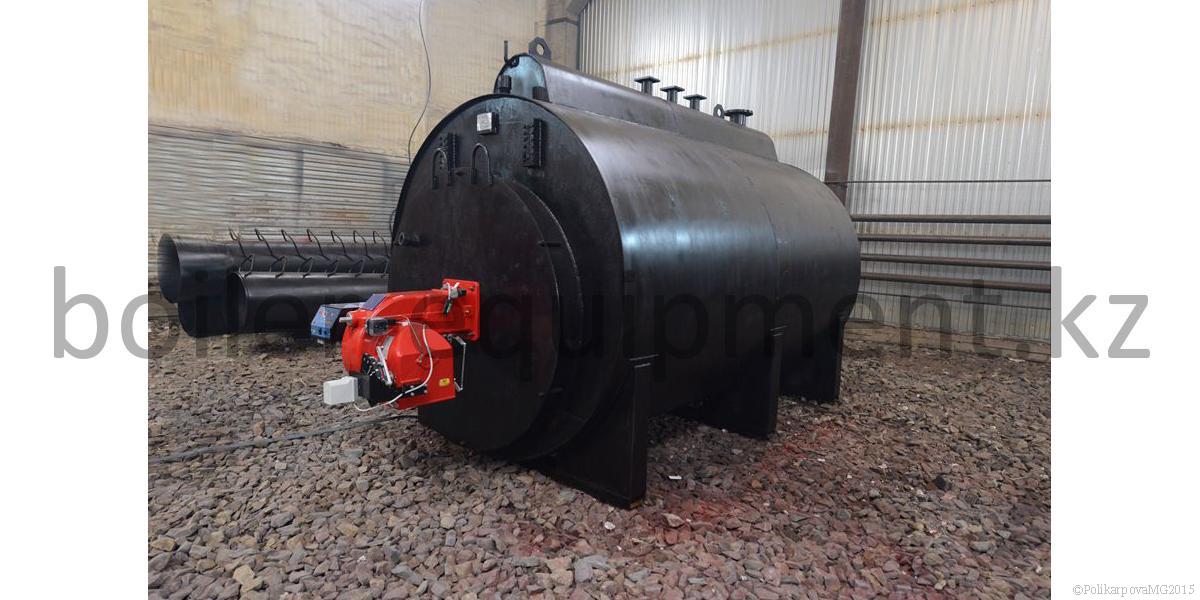

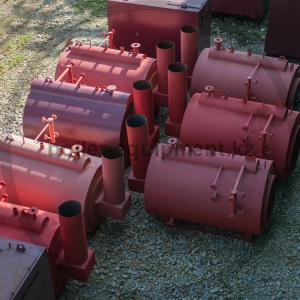

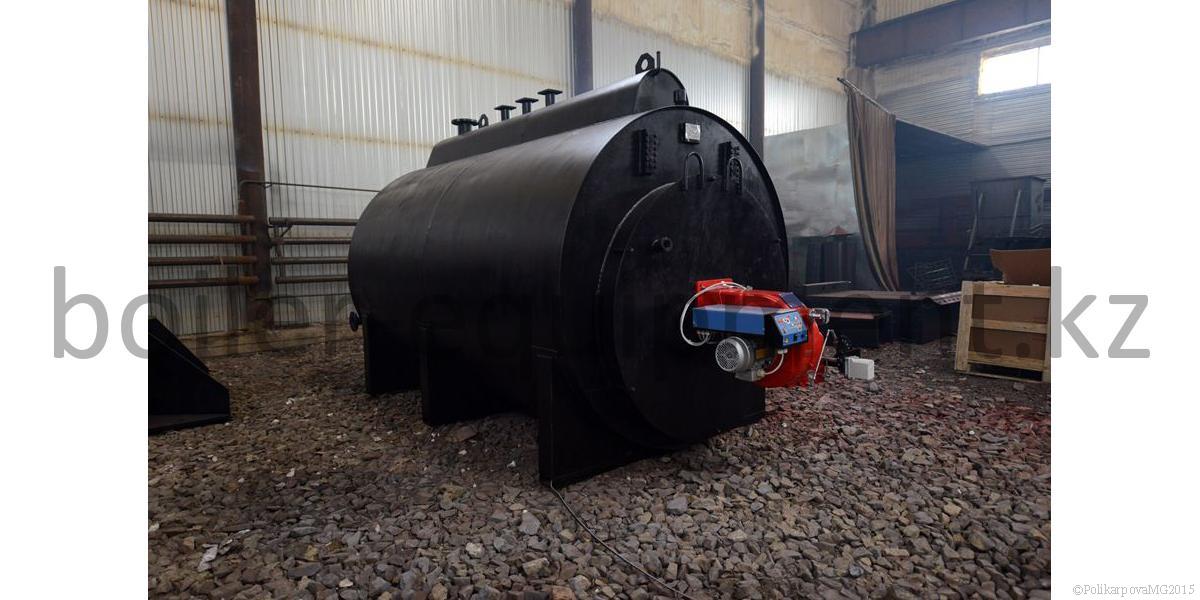

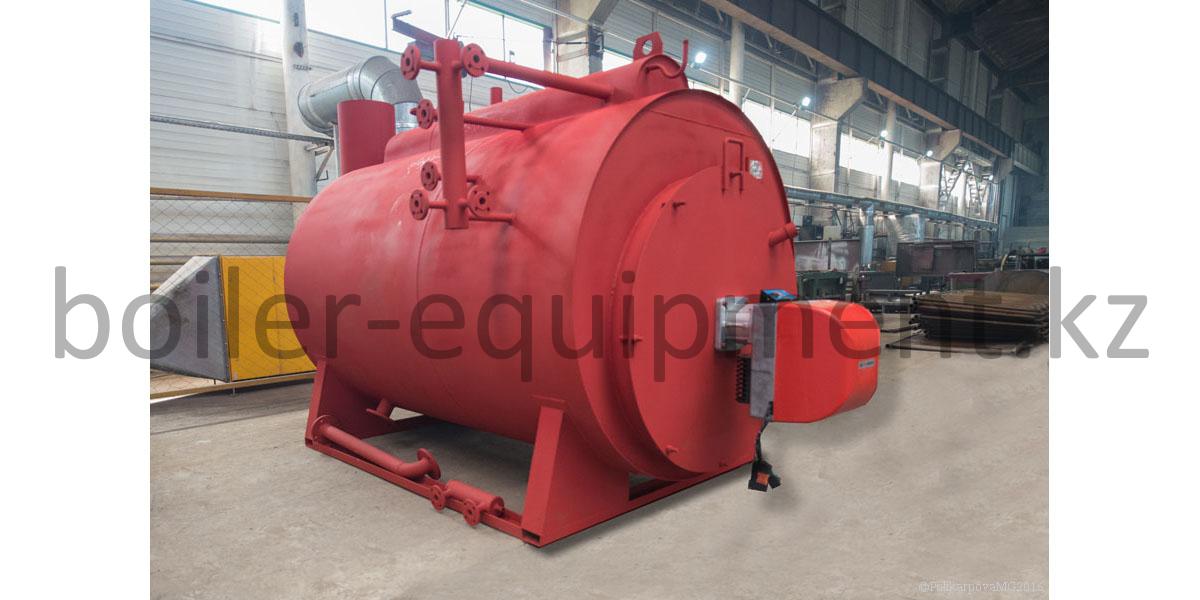

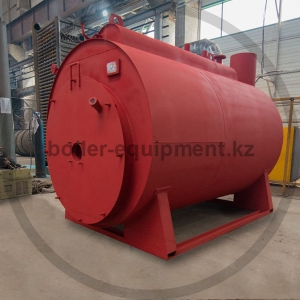

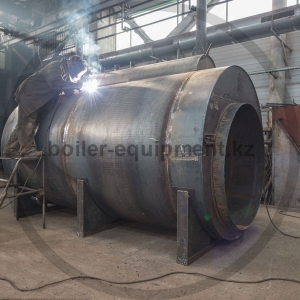

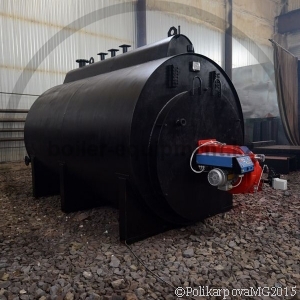

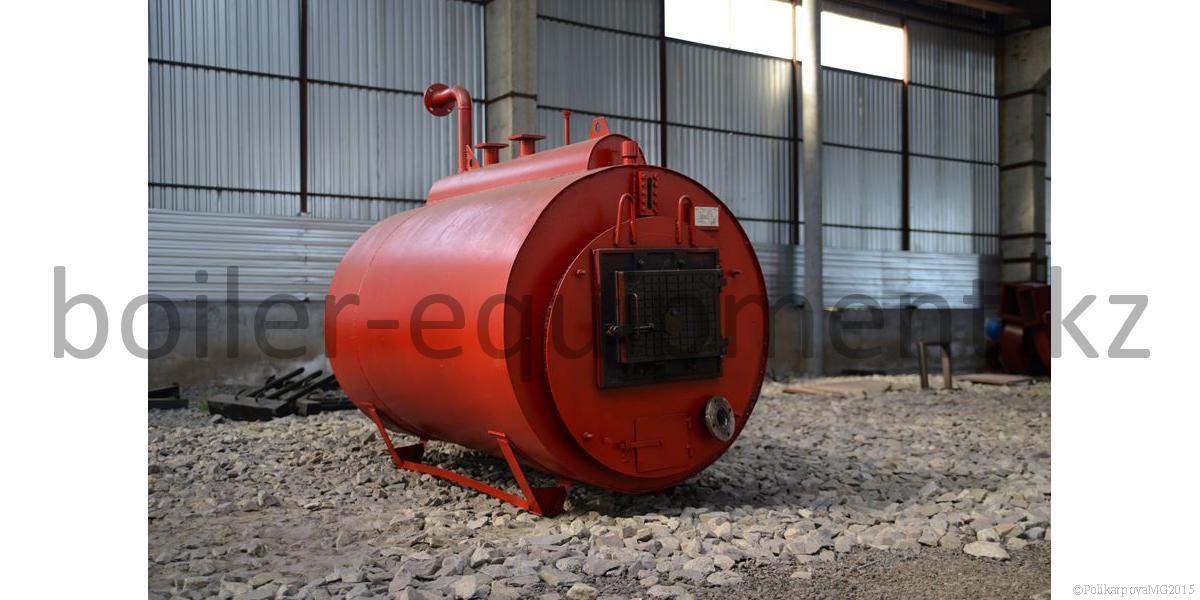

Типы паровых котлов - жаротрубные представляют собой цилиндрический железный барабан, к днищам которого присоединены одна или две жаровые трубы (фиг. 1-2).
В жаровых трубах обычно располагают топки. Продукты сгорания топлива проходят внутри труб, после чего омывают поверхность барабана сначала с одной, а затем - с другой стороны.
Котел укладывается на нескольких чугунных опорах, расположенных на фундаменте, и замуровывается в кирпичную кладку, которая и создает дымоходы котла.
Котлы с одной жаровой трубой называются корнваллийскими,а с двумя жаровыми трубами - ланкаширскими.
Вследствие своей громоздкости эти котлы строятся лишь для малых мощностей и на нормальное давление, почему и применимы только в небольших промышленных котельных.
В теплосиловых установках применяются почти исключительно котлы водотрубные.
Конструктивно типы паровых котлов состоят из одного или нескольких барабанов с системой труб небольшого диаметра.
По трубам циркулирует вода, снаружи же они омываются горячими газами.
Таким образом, поверхность нагрева в этих котлах состоит исключительно из труб.
По конструктивным признакам водотрубные котлы делятся на горизонтально- и вертикально-водотрубные.
В первых трубные пучки, образующие поверхности нагрева, располагаются под небольшим углом к горизонту (обычно не более 25°), во вторых они размещаются либо вертикально, либо со значительным наклоном к горизонту (45° и выше).

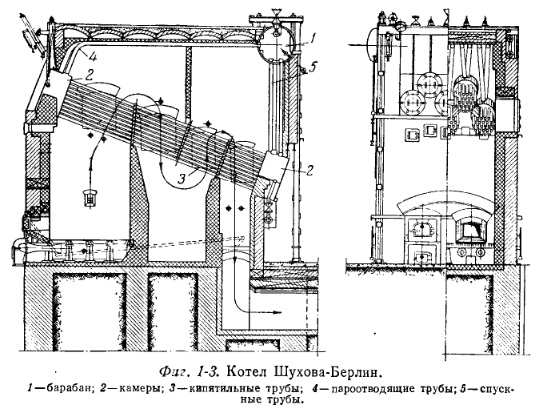

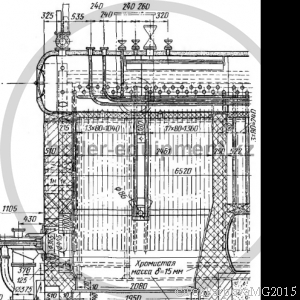

Из горизонтально-водотрубных котлов до последнего времени строились преимущественно котлы системы Шухова-Берлин (фиг. 1-3) с одним поперечным барабаном.
Котлы Шухова-Берлин в основном состоят из одного поперечного барабана и присоединенных к нему под углом 20° к горизонтали от двух до семи шахматно расположенных трубчатых секций (батарей).
Секция состоит из двух цилиндрических головок (коллекторов), соединенных между собой трубами, концы которых развальцованы в трубных решетках головок. Прямыми трубами большего диаметра каждая задняя головка присоединяется к барабану. К нему же присоединяется гнутыми трубами и каждая передняя головка.
Котлы этих типов строились на нормальное давление и небольшой производительности.
Из вертикально-водотрубных котлов строятся последнее время преимущественно двух- и однобарабанные котлы мощностью от малых до самых крупных величин - 230 т пара в час и на давление до 170 ата.
Поверхности нагрева в этих котлах состоят из системы сильно изогнутых труб, ввальцованных своими концами в барабаны и коллекторы.
Конструктивные особенности этого типа котлов будут отмечены при ознакомлении с технологией их монтажа. Необходимо лишь отметить, что в современном вертикальноводотрубном котле грани между поверхностью нагрева собственно котла и его экрана почти стерты, так что в дальнейшем изложении деление поверхностей нагрева на кипятильные трубы, экраны и т. п. носит несколько условный характер.
Совсем обособленное положение с точки зрения их конструкции занимают прямоточные котлы.
Котлы этого типа совсем не имеют барабанов и представляют собой по существу систему обогреваемых змеевиков, через которые питательными насосами прокачивается вода, которая в них последовательно подогревается и испаряется, а полученный пар перегревается.
Конструктивные особенности этого котла также будут отмечены при описании технологии его монтажа.
